文档其核心内容主要围绕“突破传统X射线源的分辨率与能量极限，研发‘50nm级超高分辨率真空透射式微焦点X射线管’与‘950kV级高能量线性加速器射线源’两大核心硬件，并实现半导体三维检测（AXI）及重工业无损探伤的系统集成”。
对于检测设备研发工程师而言，这份文档的含金量在于它聚焦于检测设备最核心的“卡脖子”零部件——X-Ray Source（射线源）的底层物理与机械工程开发。SEC通过这个项目，不仅横向跨越了“半导体超高分辨率（50nm）”与“重工业高穿透力（950kV）”两个极端的物理应用场景，更完成了核心部件的国产化与内嵌化（Internalization），大幅压低了高端AXI检测机台的BOM成本。
以下是基于检测设备核心零部件研发、光电物理与系统集成维度的要点总结：
半导体先进制程检测痛点： 随着3D闪存（3D NAND）、先进封装（3D TSV/FOWLP）的演进，芯片内部特征尺寸进入纳米级。传统工业X射线源的焦点尺寸（过大，导致空间分辨率触顶，无法清晰看清纳米级的微小空洞、裂纹或对准偏差。
针对半导体晶圆（Wafer）和高端芯片检测：

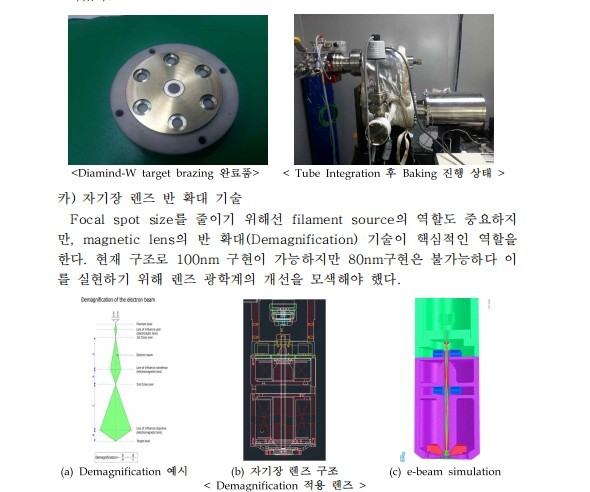

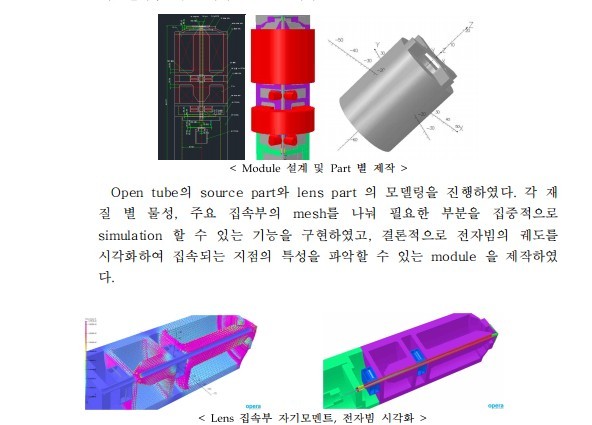

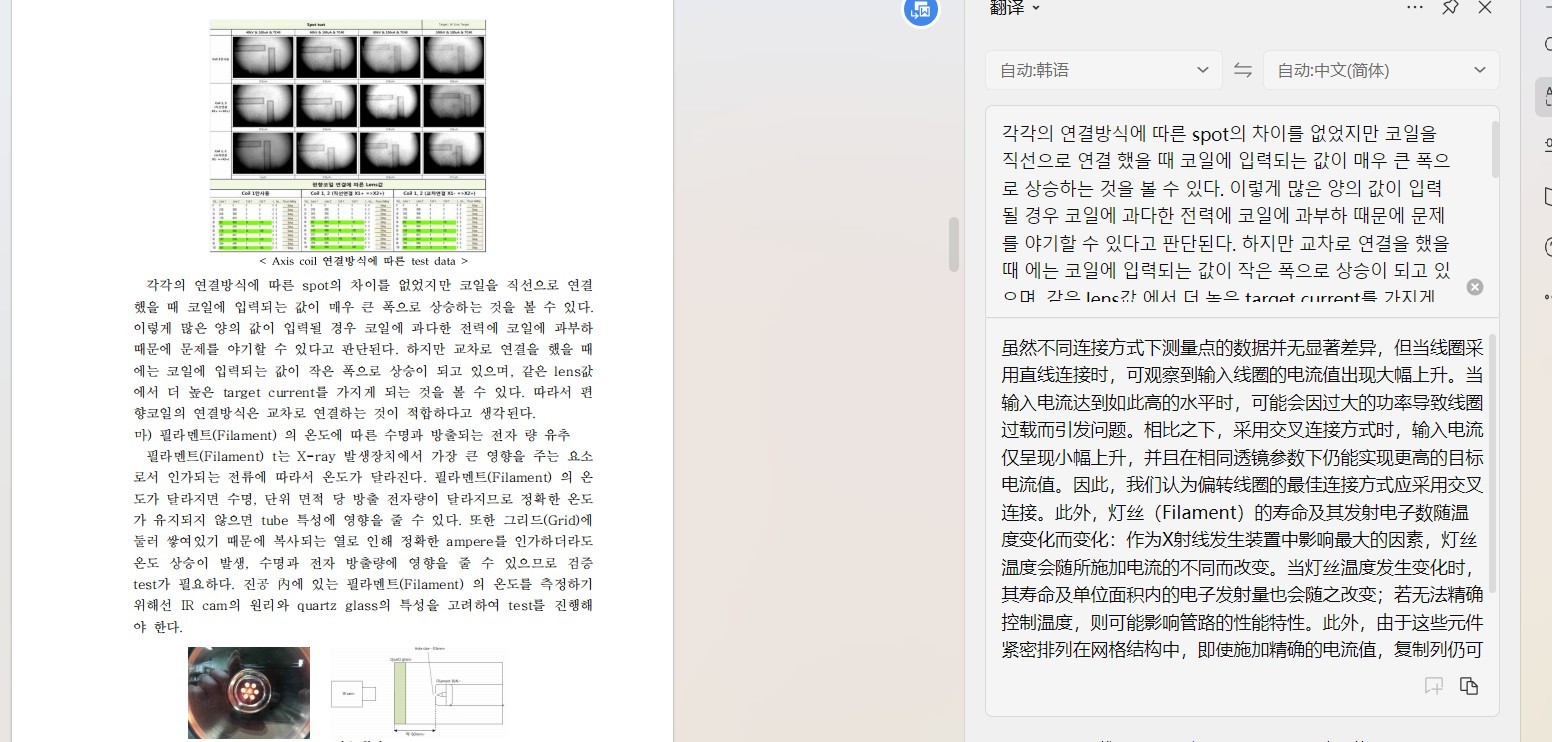

透射式靶材与电子枪聚焦： 为了获得50nm的极限分辨率，射线源必须产生极其微小的电子束斑。研发团队优化了电子枪的电磁透镜聚焦系统，并设计了超薄、耐高能电子轰击的透射式靶材，在物理源头上将X射线的有效焦点尺寸压缩至50nm级。

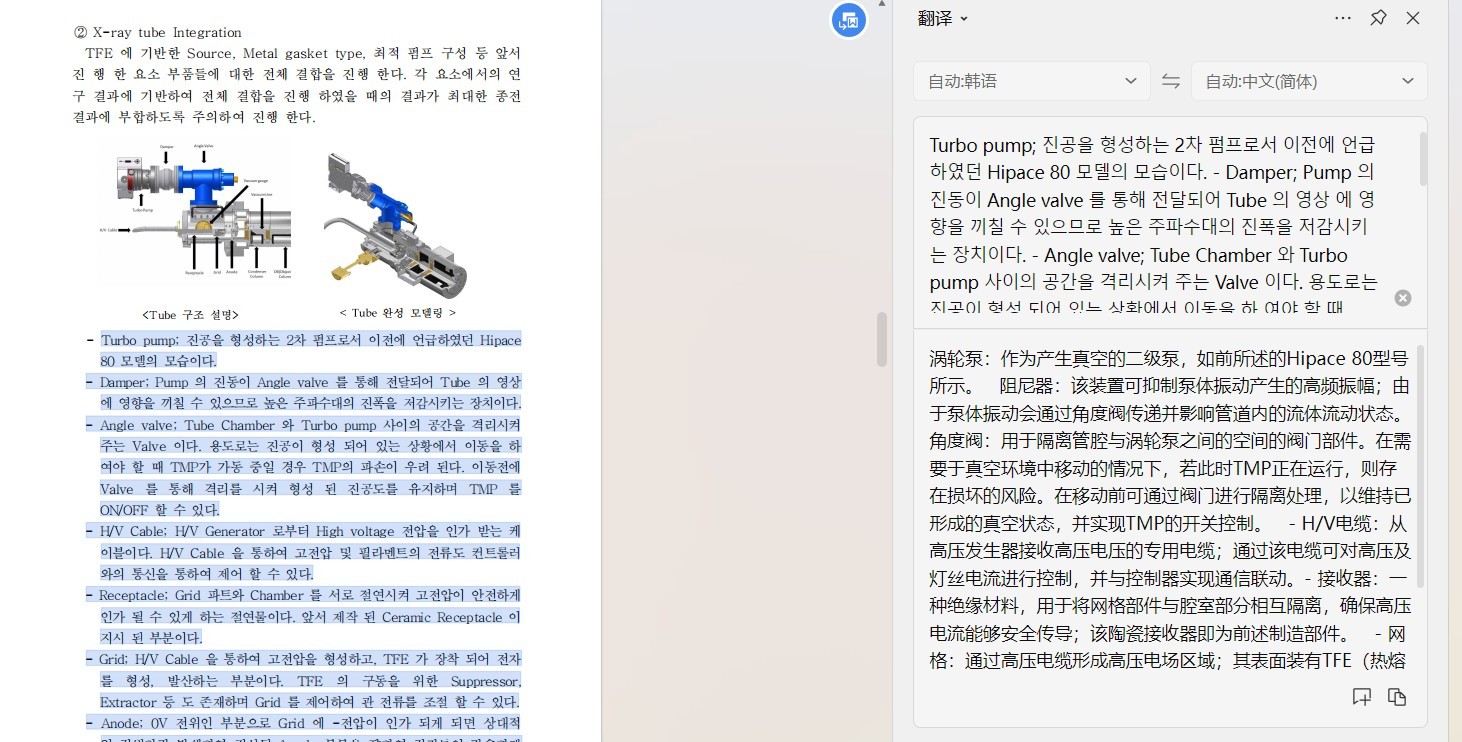

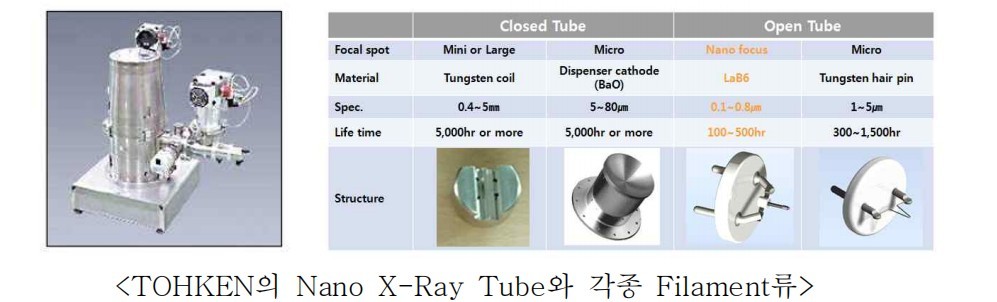

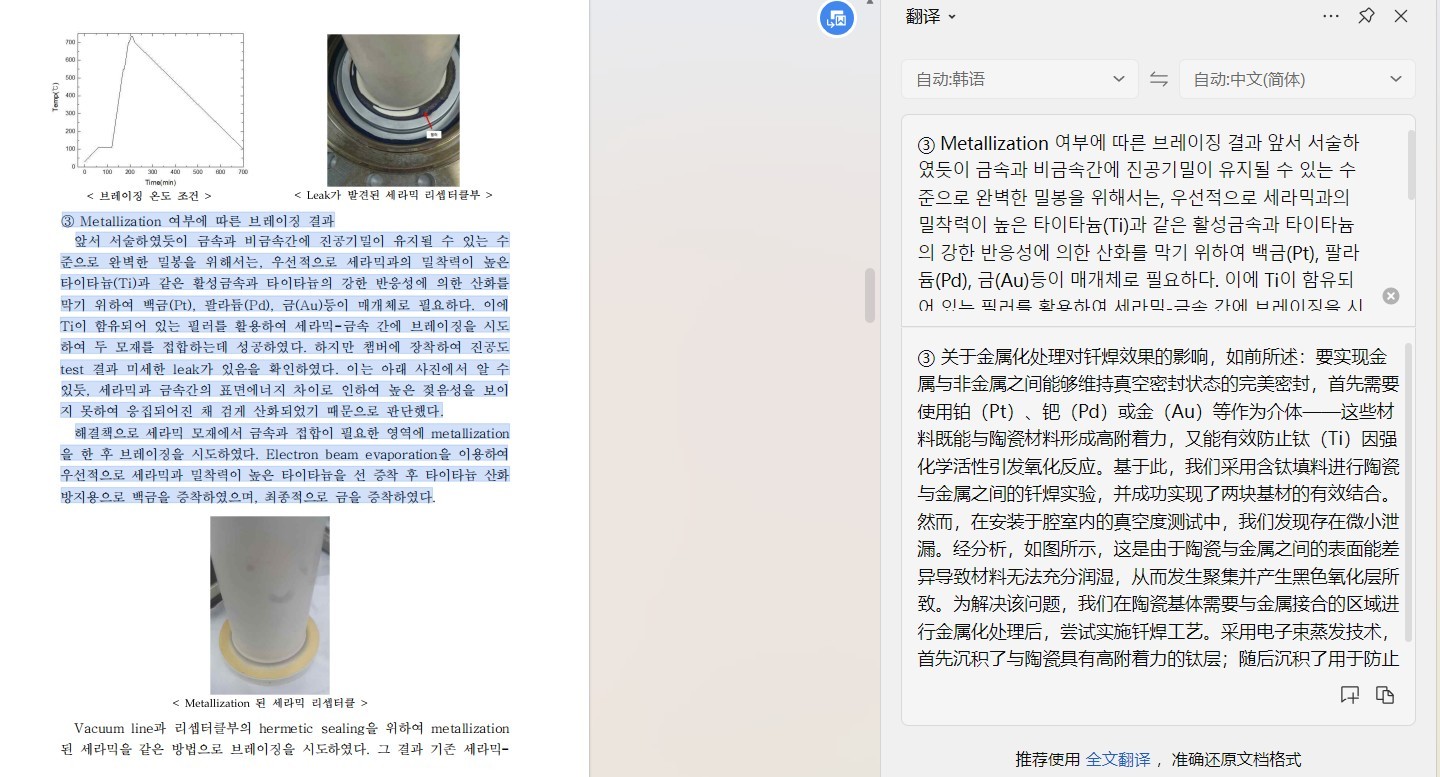

高动态真空维持系统（Open Tube 架构）： 为保证微焦点射线源的阴极灯丝长寿命与高速电子的无散射运行，集成了模块化的真空泵组与腔体气动闭锁机构，确保射线管内部始终处于超高真空状态。

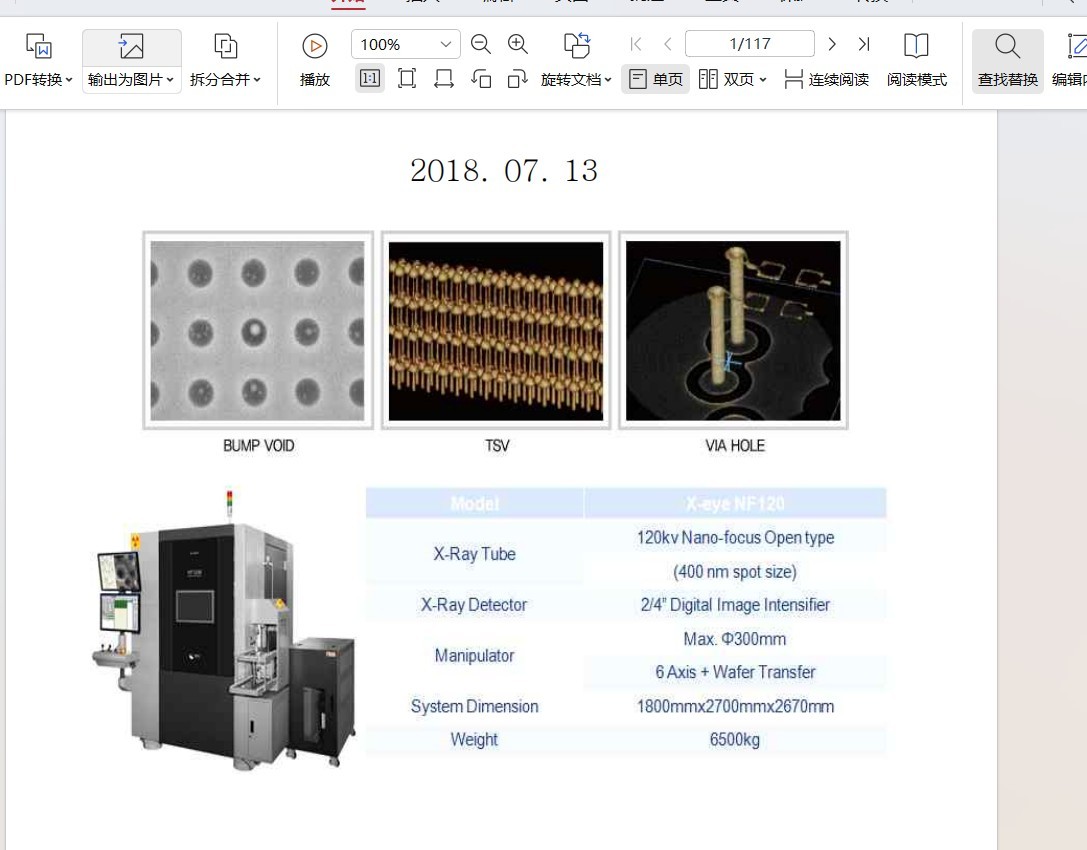

3D AXI（自动X射线检测）系统集成： 基于该50nm射线源，设备端集成了超高精密多轴运动舞台与高灵敏度X射线CMOS探测器。通过高速三维断层扫描（CT）重构算法，实现对晶圆级和先进封装内部亚微米缺陷的Inline/Offline全自动无损量测。
小型线性加速器开发： 针对需要高穿透力的工业探伤，研发了950kV级的工业用高能量X射线源（线性加速器源）。
