文档内容主要围绕“EUV（极紫外）光刻掩模版（Mask）在22nm及更先进节点下面临的致命缺陷挑战，以及如何研发突破性的光学与原位（Actinic）高分辨率缺陷检测设备”展开。
作为检测设备研发工程师，这份文档是一个“光学物理特性决定设备架构”的典型案例。在22nm以下节点，传统的干涉或散射光学检测机台已触及物理极限。设备研发的终极出路，在于克服高功率EUV冷光源、超精密X射线反射镜（Chamber Mirrors）以及高速CCD/CMOS相机的硬件集成难关，从DUV（193nm）跨越到原位（13.5nm Actinic）检测，才能真正实现高良率的EUV掩模版缺陷量产化筛查。一共144页内容十分有价值！
以下是基于检测设备硬件、光学架构与系统研发视角的内容总结：

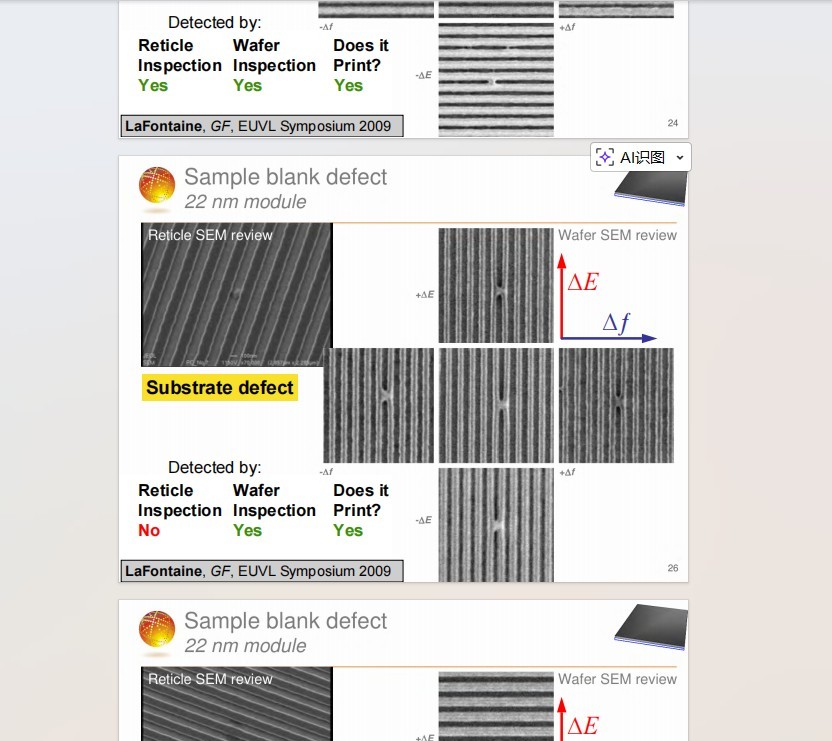

致命的缺陷演变： 传统光学掩模（如193nm DUV）的缺陷主要在表面（如外来颗粒）。而EUV掩模采用多层膜（ML, Mo/Si Layer）反射架构，其核心痛点在于基板（Blank）内部的相变缺陷（Phase Defect，如微小凹凸 Bump/Pit）。即使表面完全洁净，这种底层缺陷也会在13.5nm EUV光下发生相位干涉，导致晶圆印刷100%失败。
检测设备的短板： 行业正处于量产（HVM）前夕，但符合22nm节点的检测解决方案“并不存在”。业界缺乏足够的研发资金与技术手段，导致掩模检测设备成为整个EUV产业落地最大的卡脖子瓶颈。

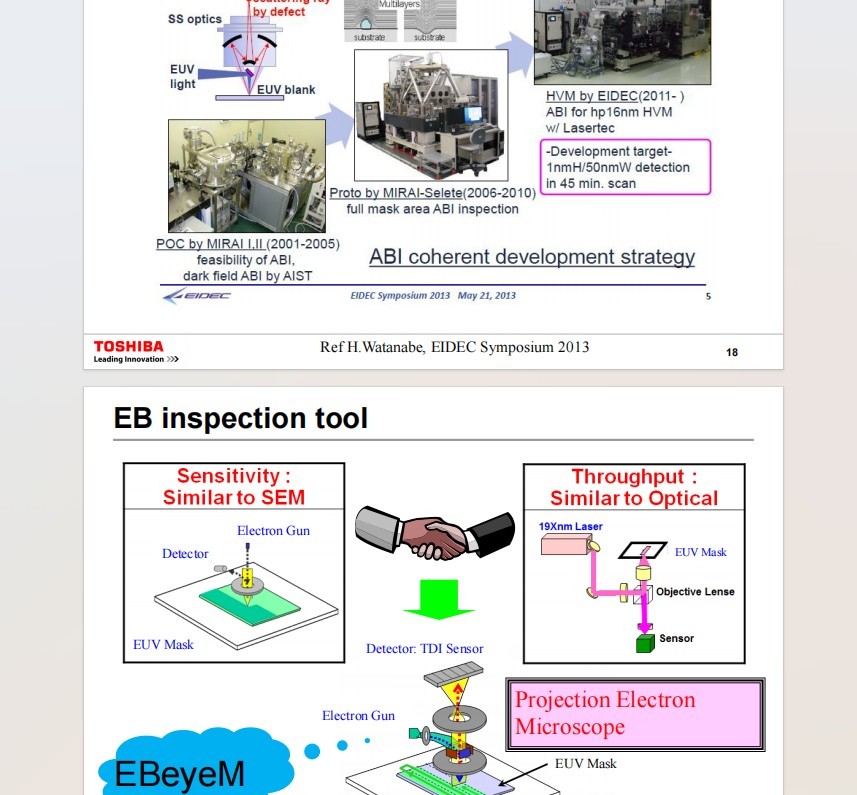

报告重点对比并评估了设备研发工程师可以采纳的几种不同波长、不同原理的检测系统：

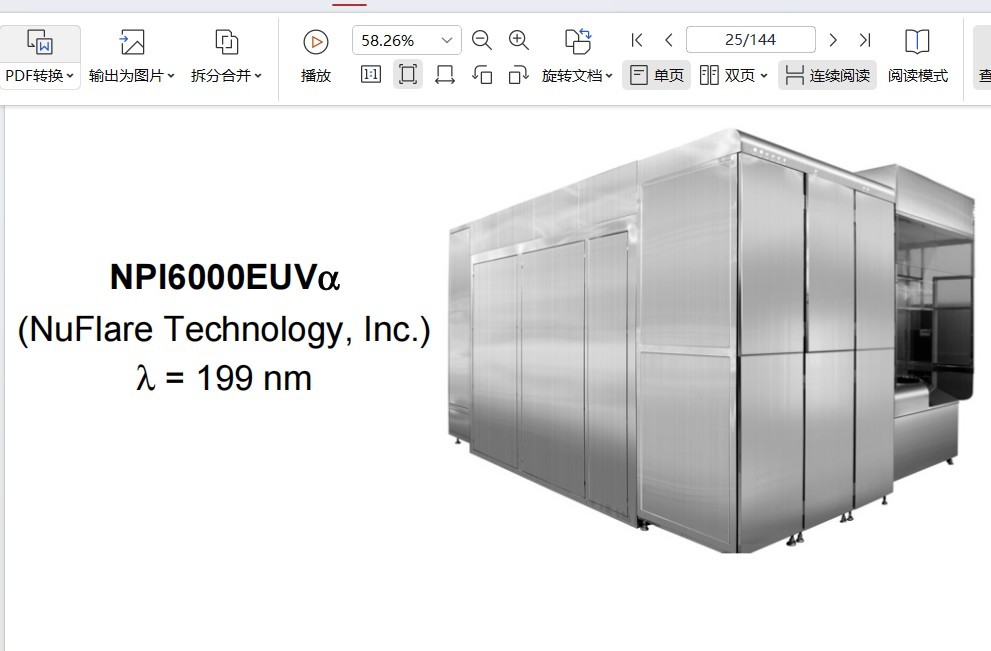

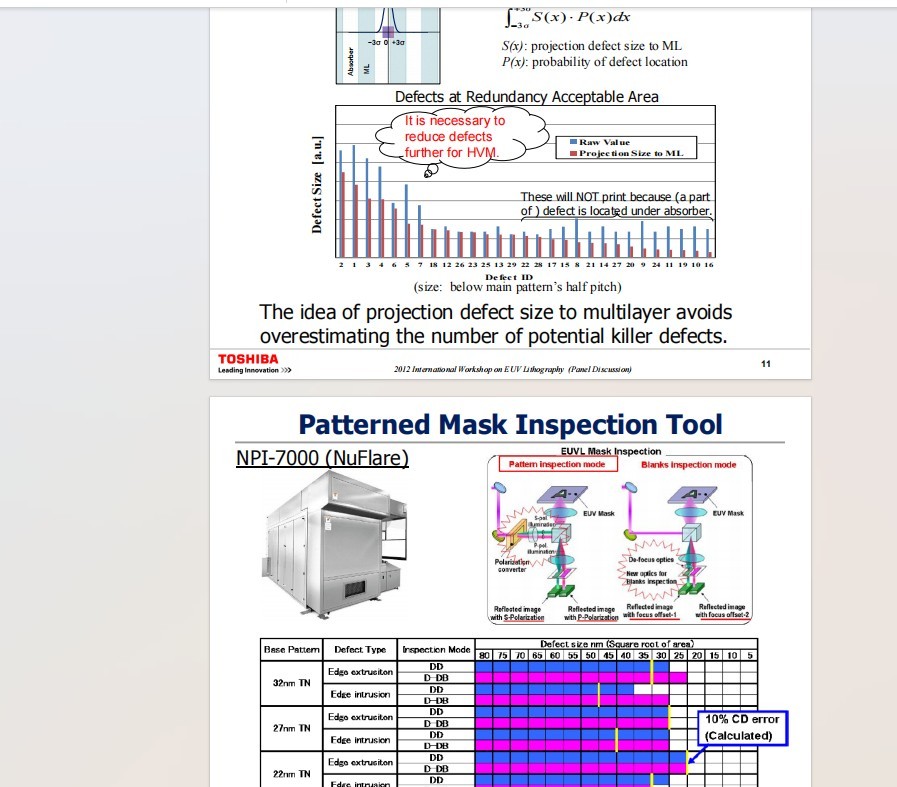

193nm DUV 激光检测设备：
优势：技术最成熟，具备极高的空间分辨率（高NA设计），在检测掩模表面的图形缺陷时表现优异。
硬件局限：由于193nm波长无法穿透EUV多层膜的表层，它对多层膜内部的“隐形”相变缺陷几乎完全丧失检测能力（Blind）。
可见光/长波长检测设备：
存在严重的超微细图形分辨率不足，同样难以抓取深层的基板掩埋缺陷。

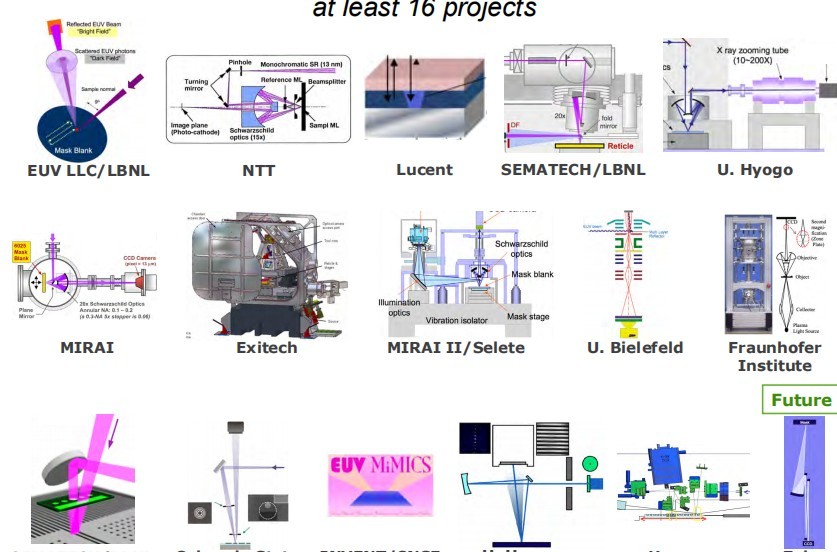

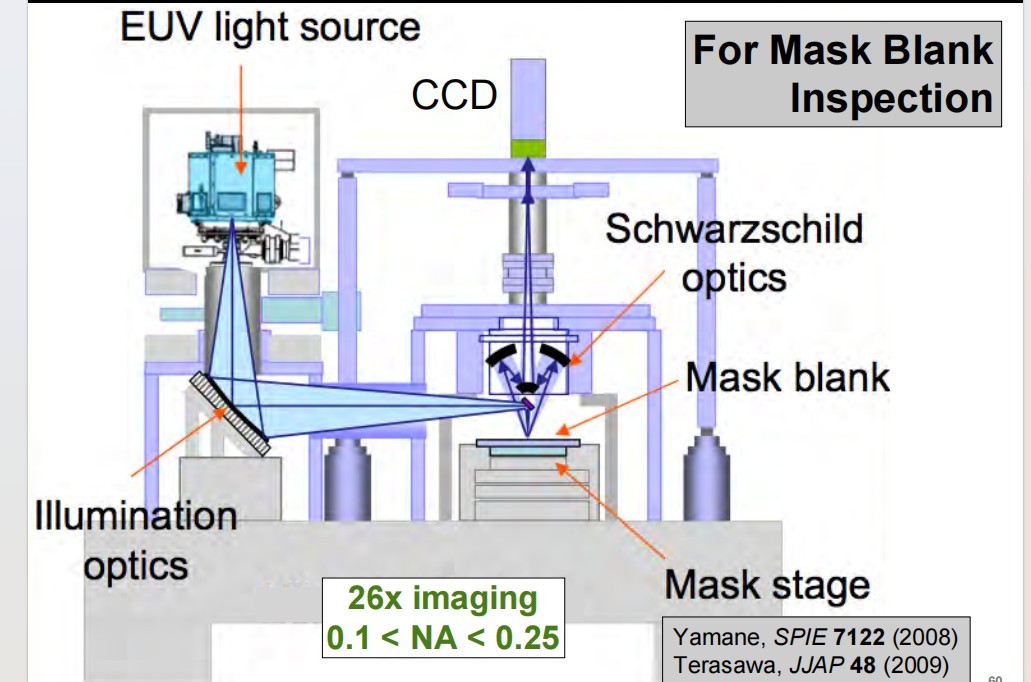

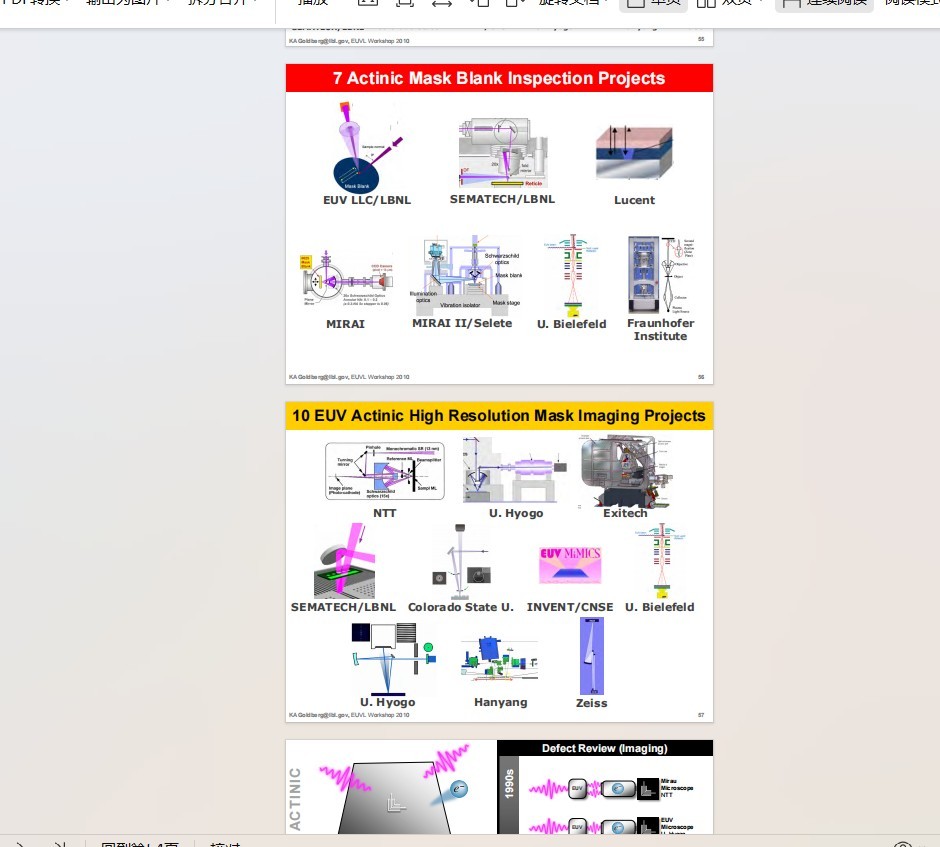

Actinic（原位/同波长）检测设备：
研发核心：使用与EUV光刻机完全相同的13.5nm波长光束进行检测。
硬件红利：这是唯一能够100%模拟光刻机实际曝光状态的设备。13.5nm光能穿透多层膜，通过反射振幅和相位的变化，精准捕捉到基板深处的微小凹凸。
