为了克服大晶圆引起的严重热变形、薄膜均匀性变差以及化学气体耗量激增等技术壁垒，单片式及小批次式（Mini-Batch）LPCVD 腔体、高均匀性气体分配单元及配套的高质量多晶硅（Poly-Si）和硅氧化物（SiOx）薄膜沉积工艺。
硬件设计与仿真工程师：探讨 Eugene Technology 如何通过多区加热器设计和 CFD 流场模拟，攻克 450mm 超大面积引起的温度不均和流场耗尽效应。
工艺研发与制程工程师： 重点解析多晶硅沉积的温度/压力耦合窗口，以及大晶圆热应力引发的“滑移线缺陷（Slip）”的工程改善手段（如 Susceptor 优化）。
自动化与机械手控制工程师： EFEM 传输标准、真空重载机械手在高速搬运大晶圆时的震动控制及轨迹校准。
以下为技术目录及核心要点：
晶圆热形变与自重翘曲： 大口径玻璃或硅片在 LPCVD 高温（>600）环境下易发生严重翘曲和滑移线缺陷。
宏观均匀性恶化： 气体流经超大表面时，反应前驱体耗尽效应更显著。

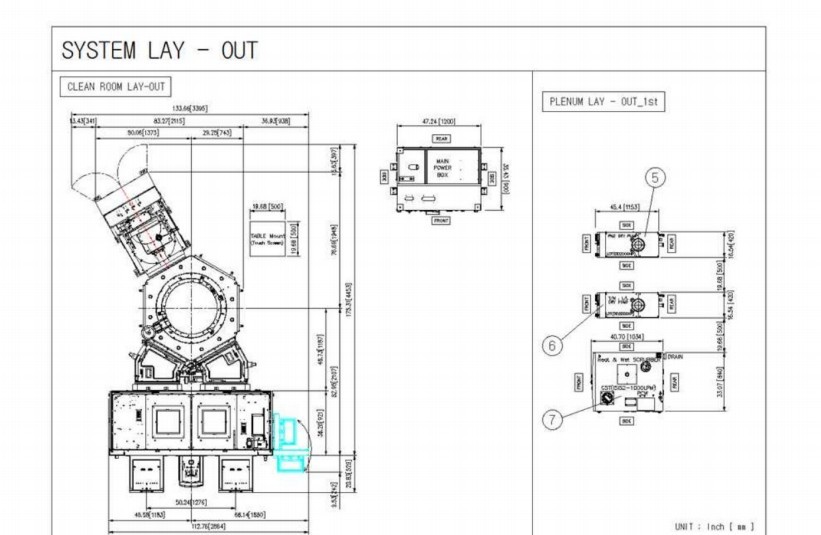

机械传输与腔体体积限制： OUP 驱动、真空机械臂的高负载稳定传输和巨型真空腔体的气流场控制。

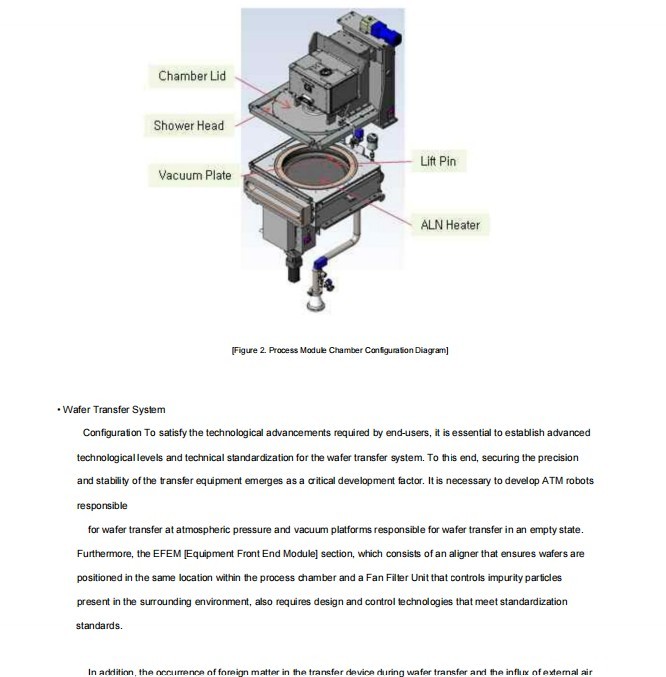

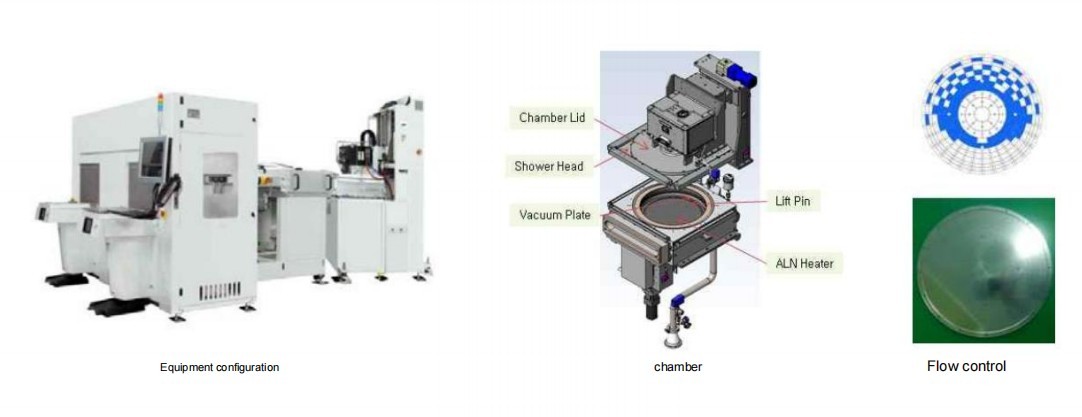

适合 450mm 晶圆的快速高均匀度沉积腔体几何拓扑结构。

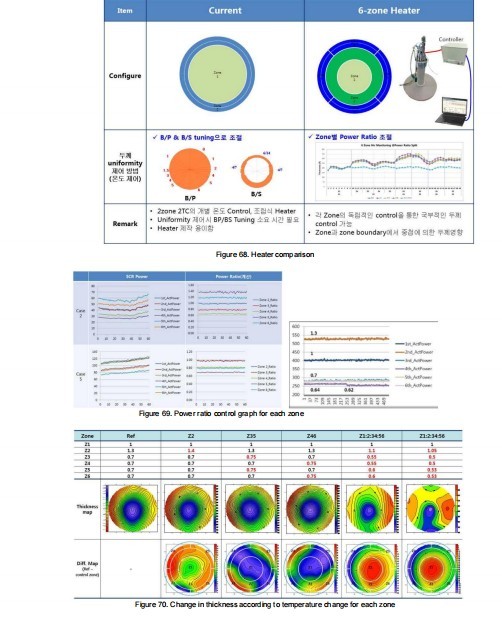

热场优化管理： 多加热区的高精密独立控温，消除超大晶圆表面的温度梯度。

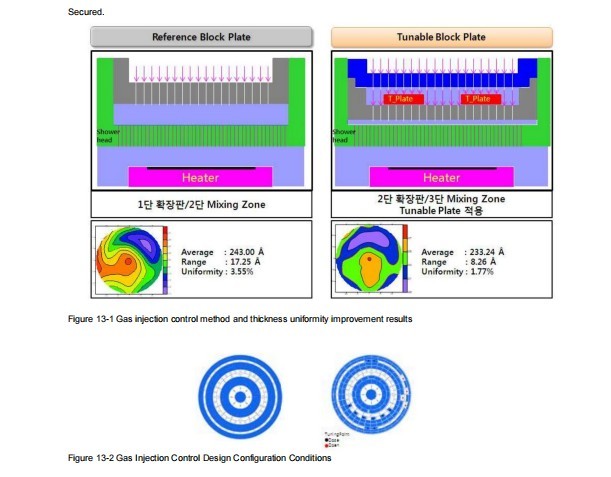

超大口径气体分配与流场系统优化

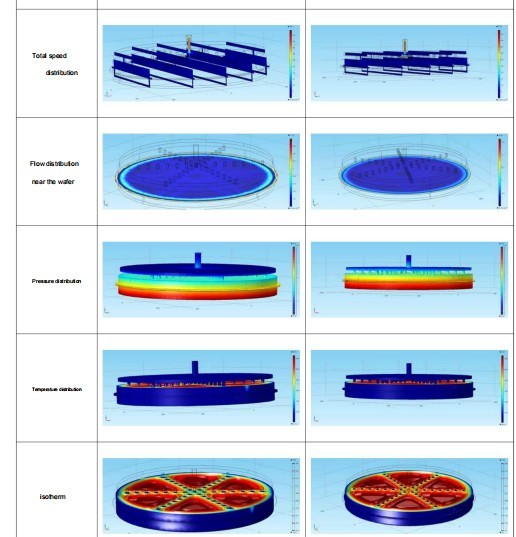

基于 CFD（计算流体力学）对 450mm 喷淋头及喷嘴进行的流道仿真优化。
气体流动从“层流过渡”到“全表面覆盖”的均匀控制，解决腔体边缘处的流速死角。

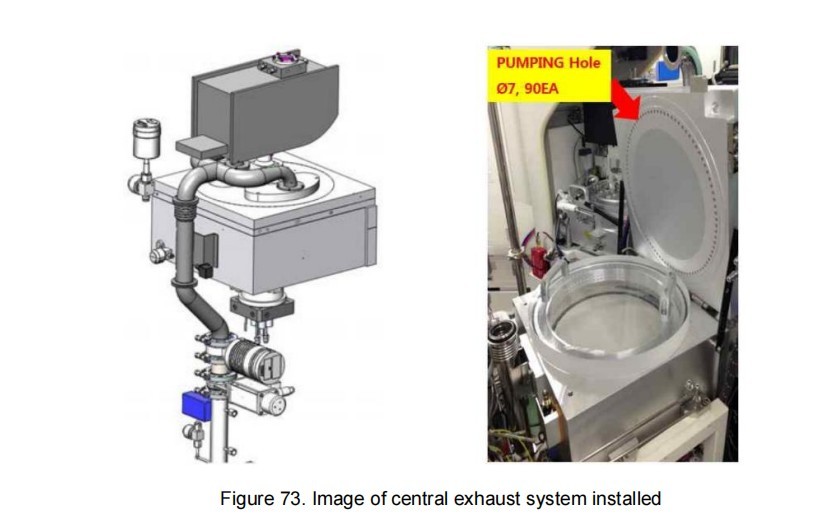

真空与废气处理系统设计
兼顾大容积腔体快速抽空与 LPCVD 低压动态平衡的压力调节阀控制算法。
高质量多晶硅薄膜沉积工艺
采用硅烷）或二硅烷基前驱体的沉积动力学。
工艺视窗控制： 沉积温度、腔体压力、稀释气体流速对 Poly-Si 结晶取向、晶粒大小及表面粗糙度的影响。
掺杂与层状氧化物沉积工艺
用于大深宽比结构表面覆盖的 LPCVD 硅氧化物薄膜工艺窗口。
全盘薄膜厚度偏差控制技术。
全盘均匀性评估技术

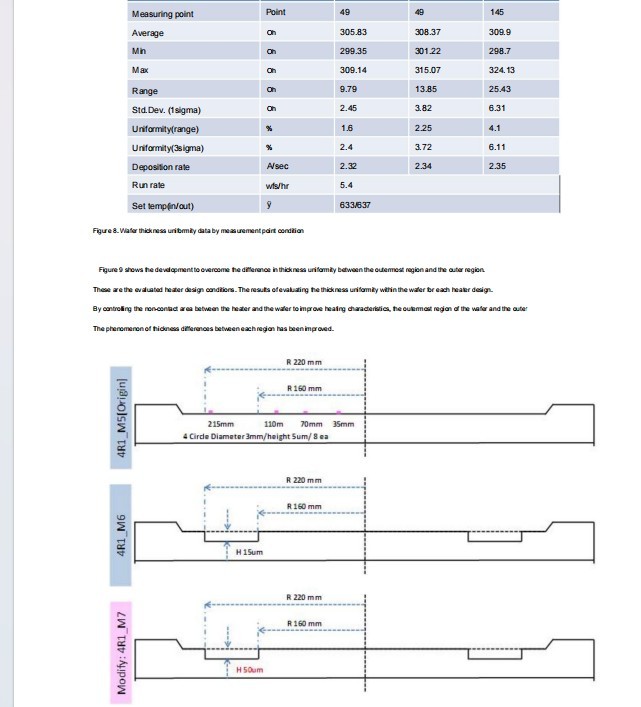

采用多点（如 49 点、121 点法）椭圆偏振光谱仪及四探针电阻仪进行薄膜厚度和电阻率测试。
滑移缺陷与热应力分析

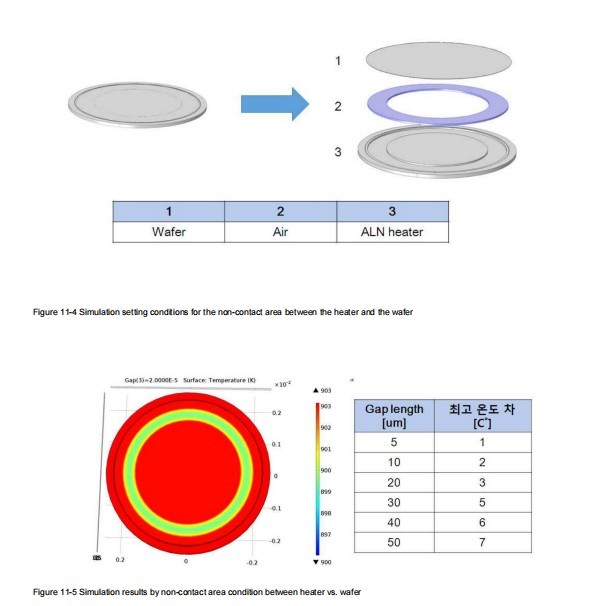

优化基座材质与晶圆接触面设计，缓解高低温切换时的局部热应力集中，杜绝滑移线晶格位错。
颗粒（Particle）控制机制
防止 LPCVD 高温气相反应在腔体顶部或壁面产生副产物粉尘，优化腔体自动在线清洗工艺。
EFEM与真空机械手传输
支持 450mm FOUP 的装载标准接口。
大负载真空机械臂的平稳高精确路径控制，防止晶圆滑移和微震动损伤。
智能化工艺控制（FDC & APC）
针对多区加热器功率、MFC 流量计、腔体真空度的时序大数据监控。
实现机台间及批次间沉积速率再现性评估。
