干式清洗技术培训-基于超微细图案
首页 >半导体设备资料 >晶圆处理:清洗-研磨-减薄 2024-01-31 报告错误错误问题可与客服联系,感谢您的支持! [获取免费下载] 觉得本站不错记得分享给好友哦! 0
65
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
资料描述

料其核心技术内容专注于在10nm及以下(Sub-10nm)的高深宽比超微细半导体电路制程中,如何攻克传统湿法清洗带来的“图形倒塌”和“表面张力限制”等瓶颈,基于等离子体和干式清洗核心工艺及关键零部件开发技术。一共91页!

💡文档尤其适合以下人员:

  • 工艺研发与材料工程师: 讲解如何通过精确调节氟、氢、氮基气体的配比和热处理温度,针对不同的残渣(Polymer、卤化物)实现选择性无损去除,并注意水解效应的预防。

  • 机械设计与零部件工程师: 深入探讨远程等离子体源(RPS)的设计原则,以及如何通过流场仿真防止自由基在到达晶圆前过早复合,从而提高清洗效率。

  • 分析测试与品质工程师:掌握如何运用 XPS 等表面化学分析工具,评估微纳尺度下的表面改性状态和清洗彻底程度。


🎓 以下为技术目录及核心要点:

一、 先进半导体清洗技术背景与挑战

  1. 微细化制程中的清洗瓶颈

  • 进入10nm及以下节点后,高深宽比(HAR)结构(如3D NAND、FinFET/GAA)对清洗技术的要求。

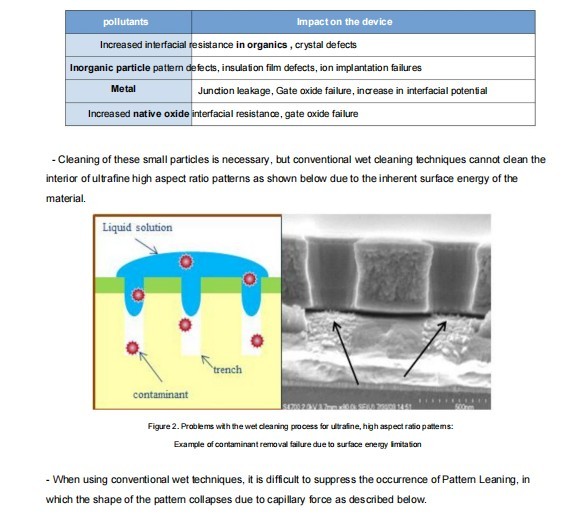

  • 传统湿法清洗(Wet Cleaning)的局限性:水的表面张力导致微细图形倒塌和极细缝隙内残渣无法彻底清除。

干式清洗技术的引入与核心优势

  • 无表面张力限制,具备优异的微细缝隙渗透能力。

  • 兼顾表面化学改性与物理/化学无损杂质去除。

二、 关键干式清洗工艺技术

  1. 等离子体刻蚀与自由基清洗技术

  • 基于氟基、氢基、氨气等复杂混合气体的等离子体气相清洗工艺。

  • 化学机制: 反应气体与硅氧化物或残留物反应,生成低沸点、高挥发性的固态复合物。

热解吸与热处理技术

  • 工艺后段的加热升华技术,使上述反应生成的固态复合物无损转化为气态并排出,实现零残留、零损伤清洗。

刻蚀后残留物去除机制

  • 针对HBr/Cl2 等复杂等离子体刻蚀后,在硅沟槽表面及侧壁形成的亚氧化物、中间体卤化物, \text{SiBr}_x$)及氟碳聚合物(的定向清洗与去除机制。

  • 气体比例对残留物化学键能及成分演变的影响。

三、 清洗设备关键核心零部件开发

  1. 远程等离子体源技术

  • 避免直接等离子体高能离子撞击对超微细晶圆表面造成的物理损伤(。

  • RPS 结构设计:在高真空下实现反应气体的高效离解,产生高密度的中性自由基,并长距离输运至反应腔。

气体分配系统优化设计

  • 针对超微细大尺寸晶圆的气流均匀性(Uniformity)控制。

  • 结合 CFD(计算流体力学)仿真,对喷淋头的孔径、孔距及腔体流道进行流场优化,确保自由基均匀到达晶圆表面。

四、 表面状态表征与微纳分析技术

  1. 超薄残留膜与界面化学状态分析

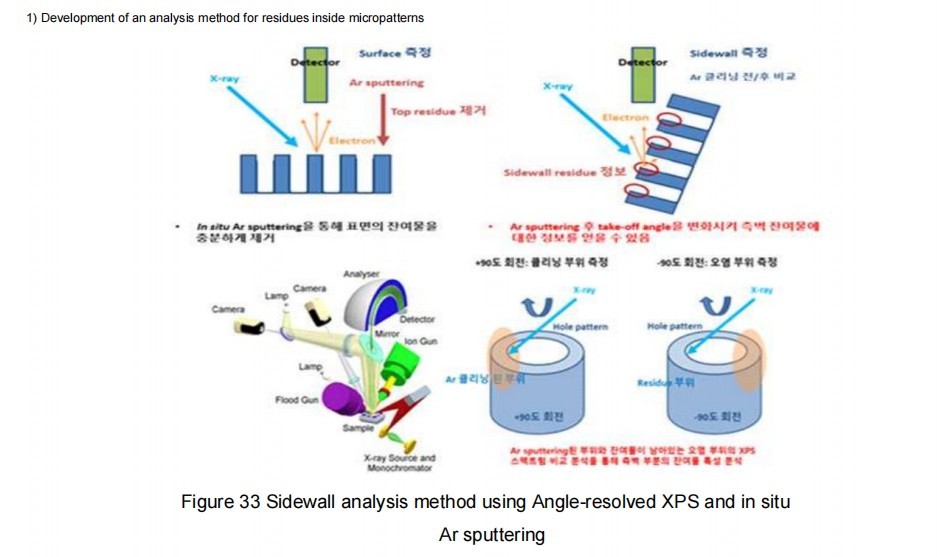

  • 利用 XPS(X射线光电子能谱) 精确分析清洗前后晶圆表面特定化学键及中间氧化物 intermediate-oxide)的演变。

三维微细沟槽形貌观测

  • 利用高分辨率 TEM / STEM(透射电镜)AES(奥杰电子能谱),定量分析超高深宽比 Si / SiO₂ 沟槽侧壁(Sidewall)和底部(Bottom)的残留物厚度变化,验证清洗的均一性。

五、 工艺优化与大生产应用考量

  1. 掩膜材料(Mask Materials)对清洗的影响

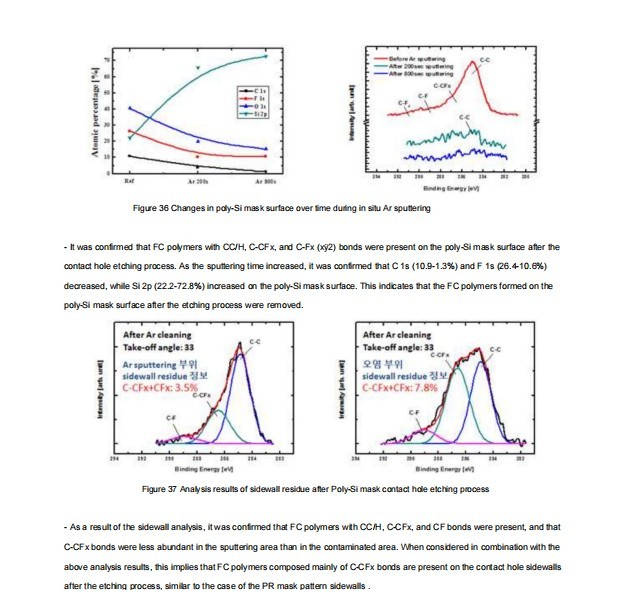

  • 对比光刻胶(PR Mask)与硬掩膜(Hard Mask)在刻蚀后侧壁残留物形成的差异(如 PR 掩膜会形成更多富碳、富氧的复合污染)。

空气暴露与水解反应控制

  • 深入研究工艺完成后,晶圆暴露于大气的“窗口时间”内,残留物与空气中水分发生水解反应的机制,对机台间真空传输提出的技术设计要求。
