半导体等离子体工艺（如刻蚀、沉积、氮化等）中的物理状态数据信息进行智能化转换，从而解决高集成度半导体制造中由于工艺复杂化带来的良率与再现性瓶颈。项目旨在通过多传感器融合、数字孪生、虚拟量测（VM）和先进工艺控制（APC），实现半导体设备的“自我诊断与智能控制”。
资料尤其适合：
硬件设计/传感器工程师： 传感器的采集原理、高频电信号防干扰校准，以及如何将外置硬传感器转换为输出等离子体信息参数的智能单元 。
仿真与工艺研发工程师： 如何利用极速解算器和 AI 预测方法代替原有的繁重仿真，实现等离子体工艺的数字孪生设计 。
控制算法/软件开发工程师： 数据流前处理、智能化预测模型开发，以及如何基于实时生成的虚拟量测（VM）结果向 PLC 或设备主控下发补偿指令（APC）
以下为您整理并精简的技术目录及核心要点，资料可直接用于开展半导体智能设备与先进等离子体工艺的技术培训：
半导体微细化（超高集成度）带来的工艺挑战
制造步骤及设备呈指数级增加对良率控制的挑战 。
传统单传感器监测（基于设备运转参数）在真空等离子体行为掌控上的技术局限性 。

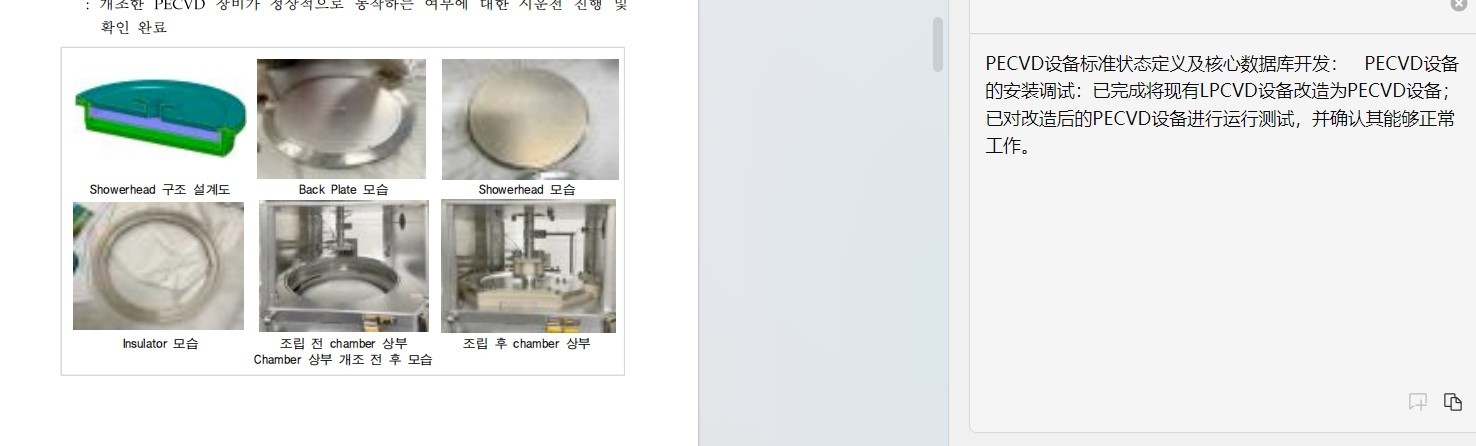

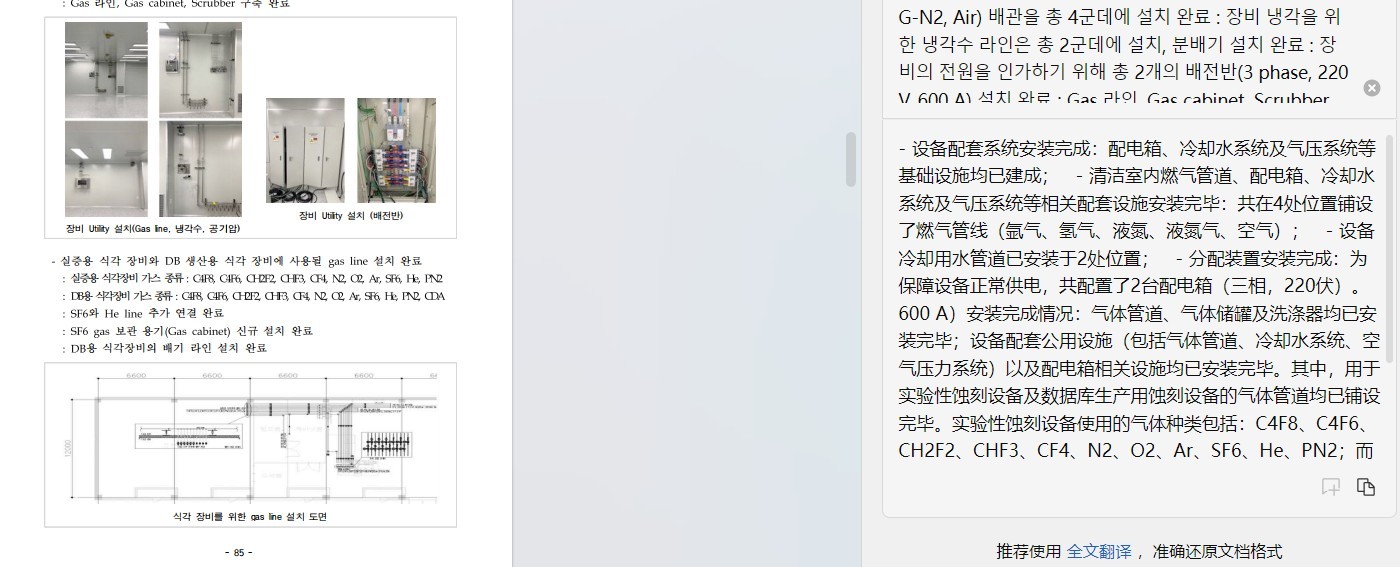

设备智能化的四大核心演进方向

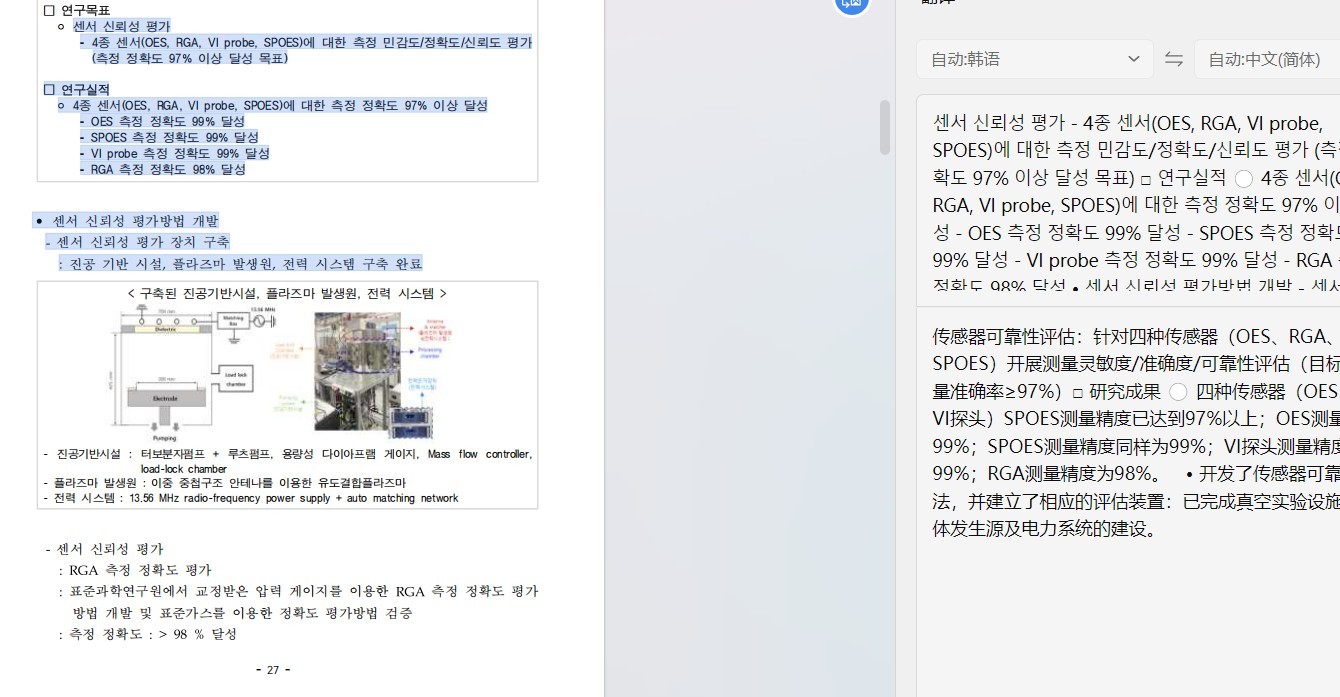

数据信息化： 从单传感器到多传感器融合（VI, OES, RGA, SPOES）。
故障检测与分类（FDC）： 基于等离子体内部状态（PI）的高精度异常检测。
虚拟量测（VM）： 工艺结果（如薄膜厚度、刻蚀速率）的实时无损预测。
先进工艺控制（APC）： 基于全闭环反馈的动态工艺补偿与控制。
高精密 V-I（电压-电流）探针开发与校准
射频（RF）阻抗匹配器（Matcher）输出端的电信号高精密采集 。
基于电磁仿真（EM Simulation）的传感器结构优化设计与测量误差消除 。

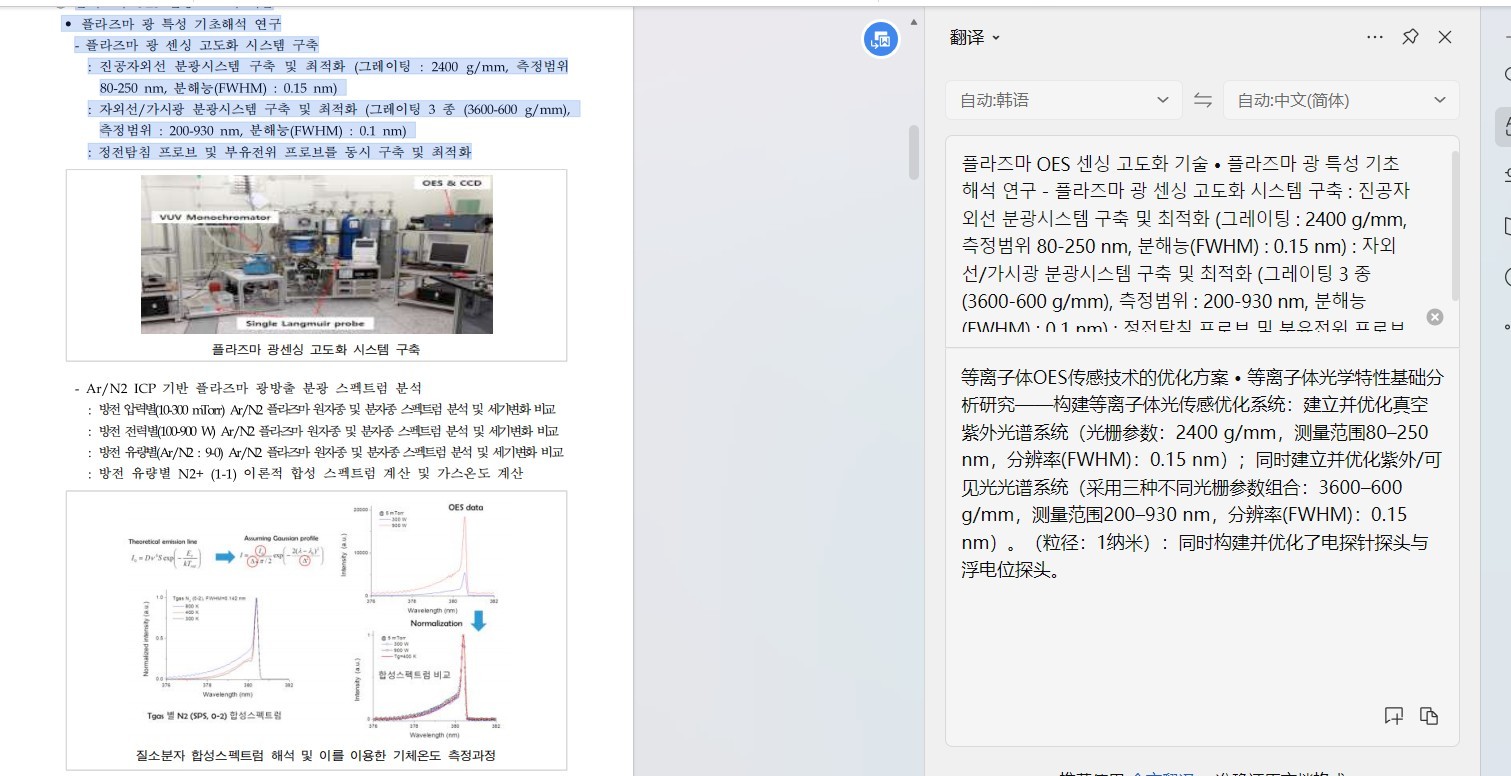

光发射光谱（OES）传感器的升级与高维数据处理

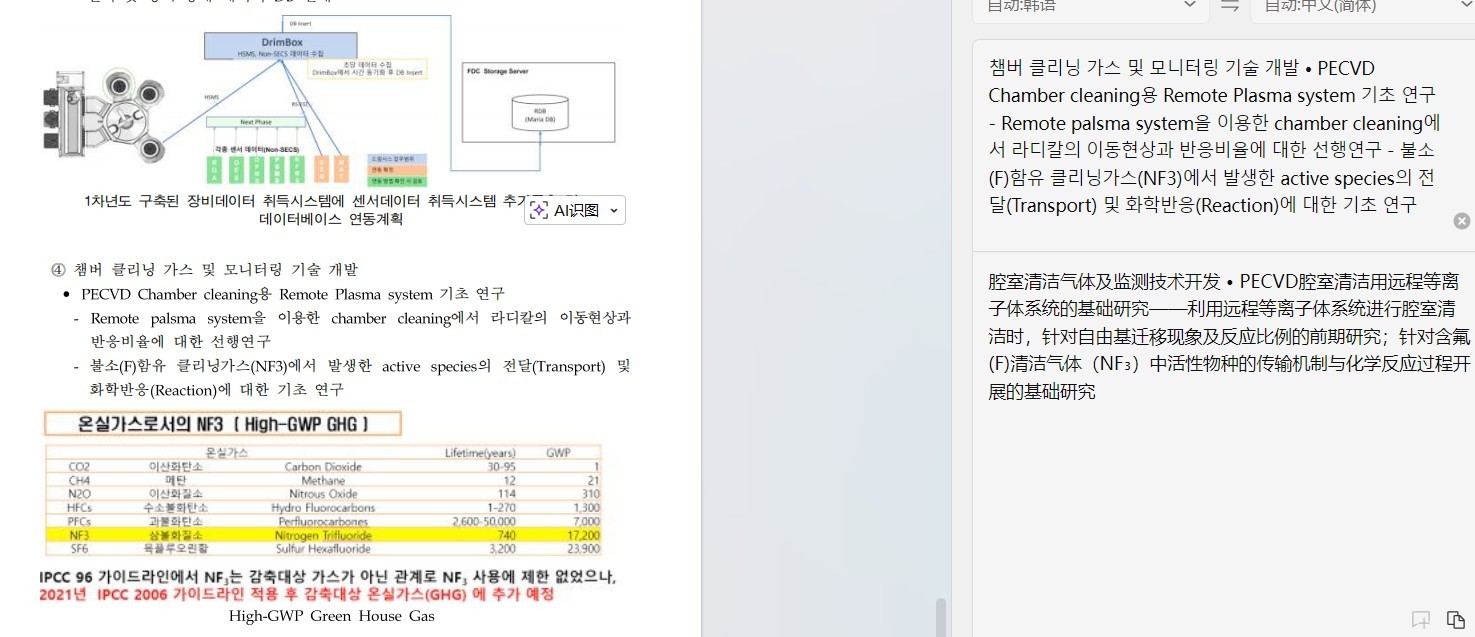

氮气（N₂）及氟基（CxFy/Ar）气体放电中的等离子体光谱关键特征谱线（PI）提取 。
OES 光强数据与等离子体内部核心物理参数（电子密度、气体温度）的映射 。

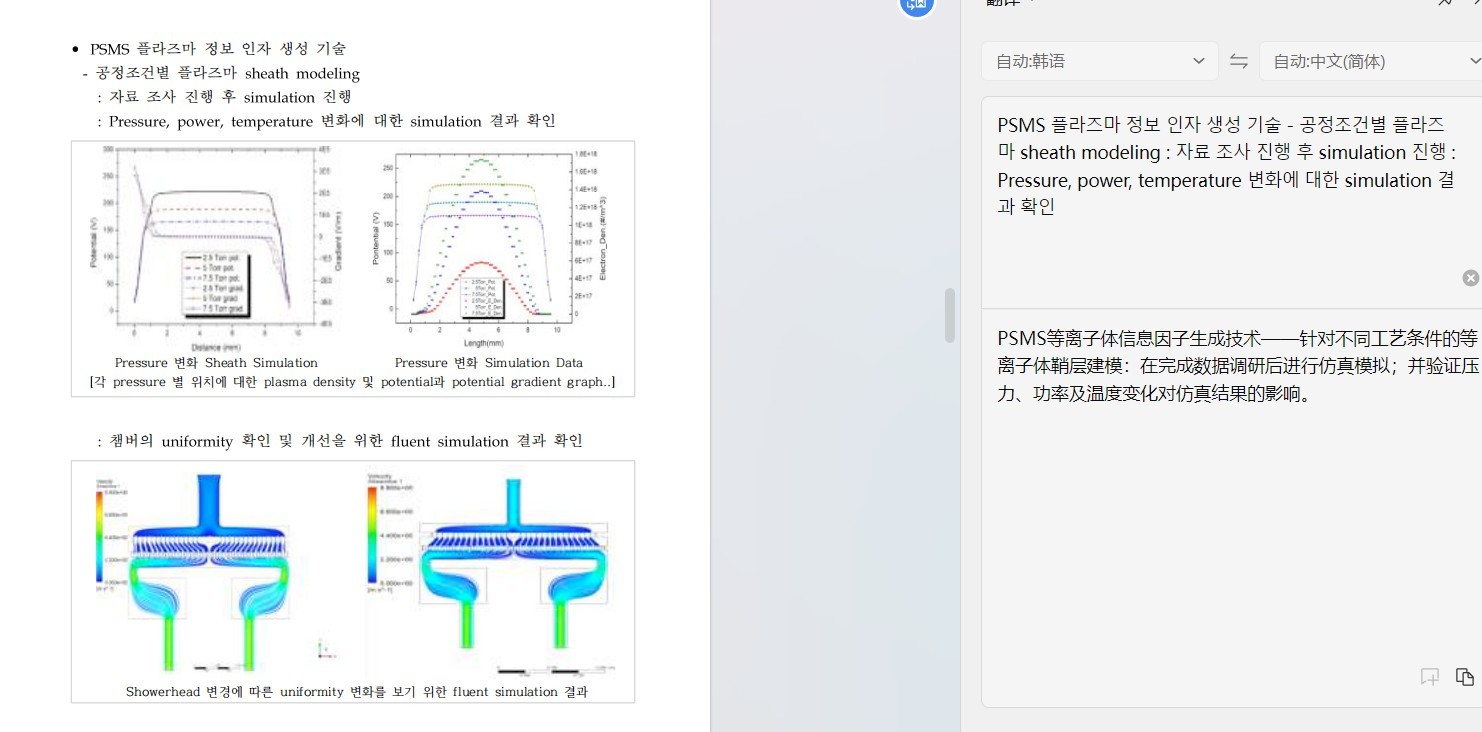

等离子体鞘层监测传感器（PSMS）应用
利用 PSMS 实现沉积厚度的秒级实时关联性评估 。

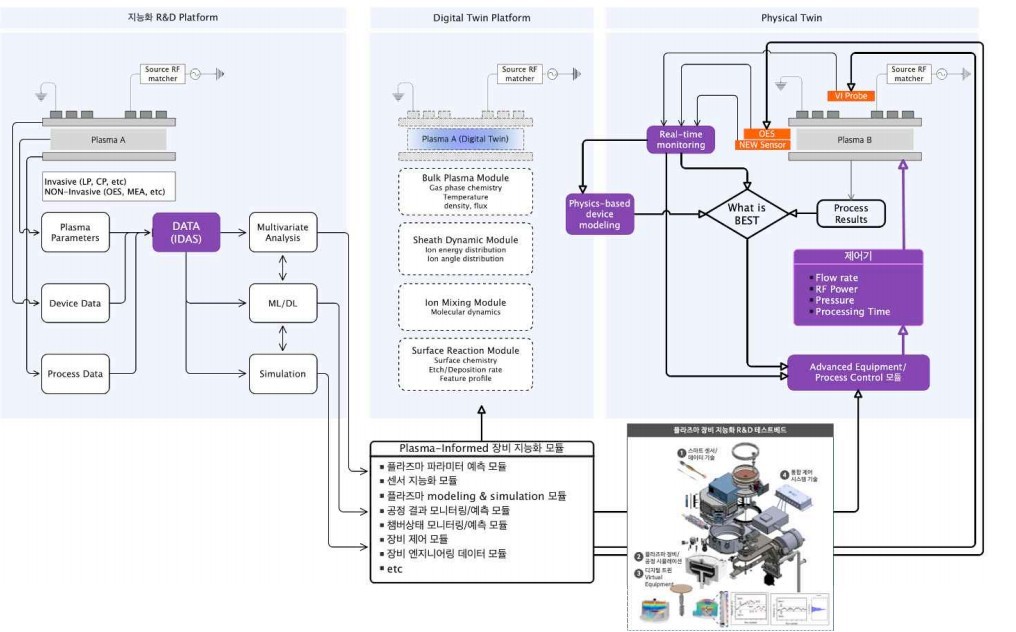

多尺度（Multi-scale）等离子体三维仿真建模

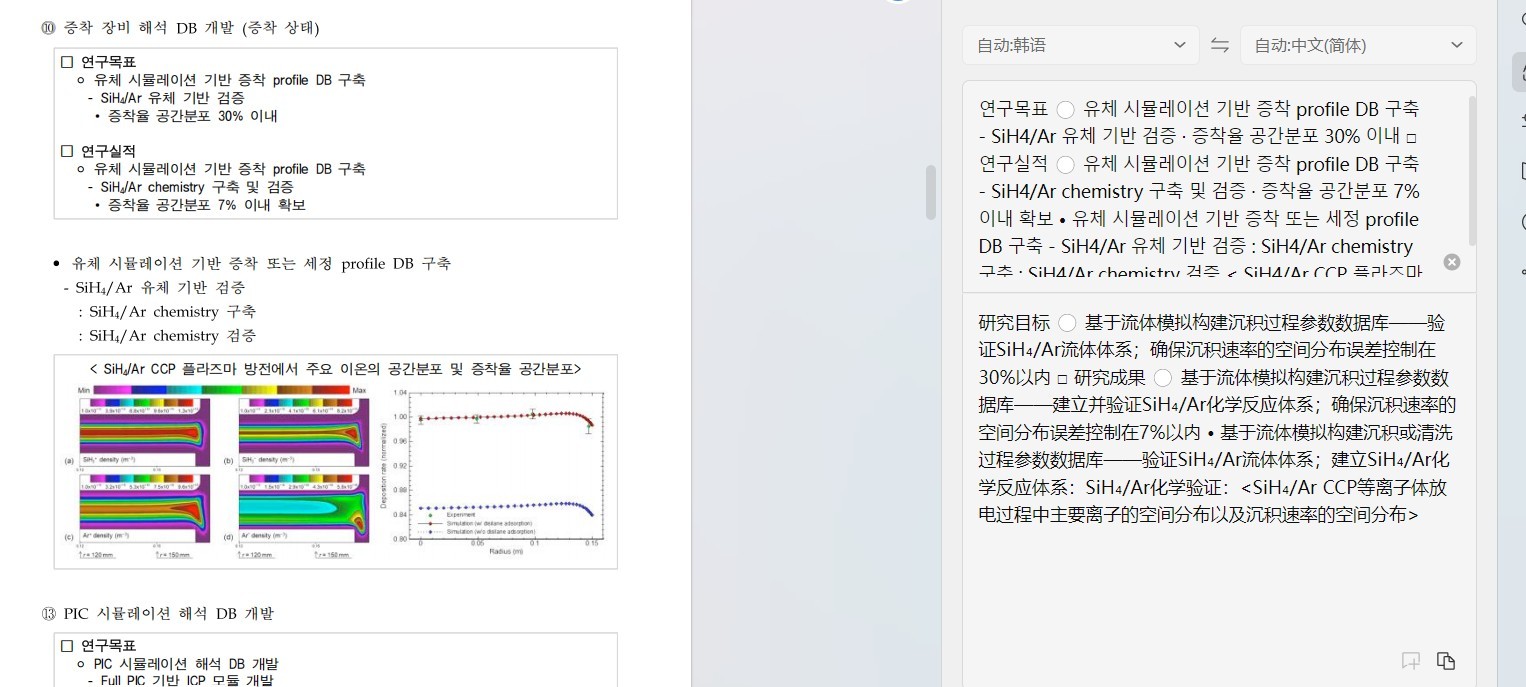

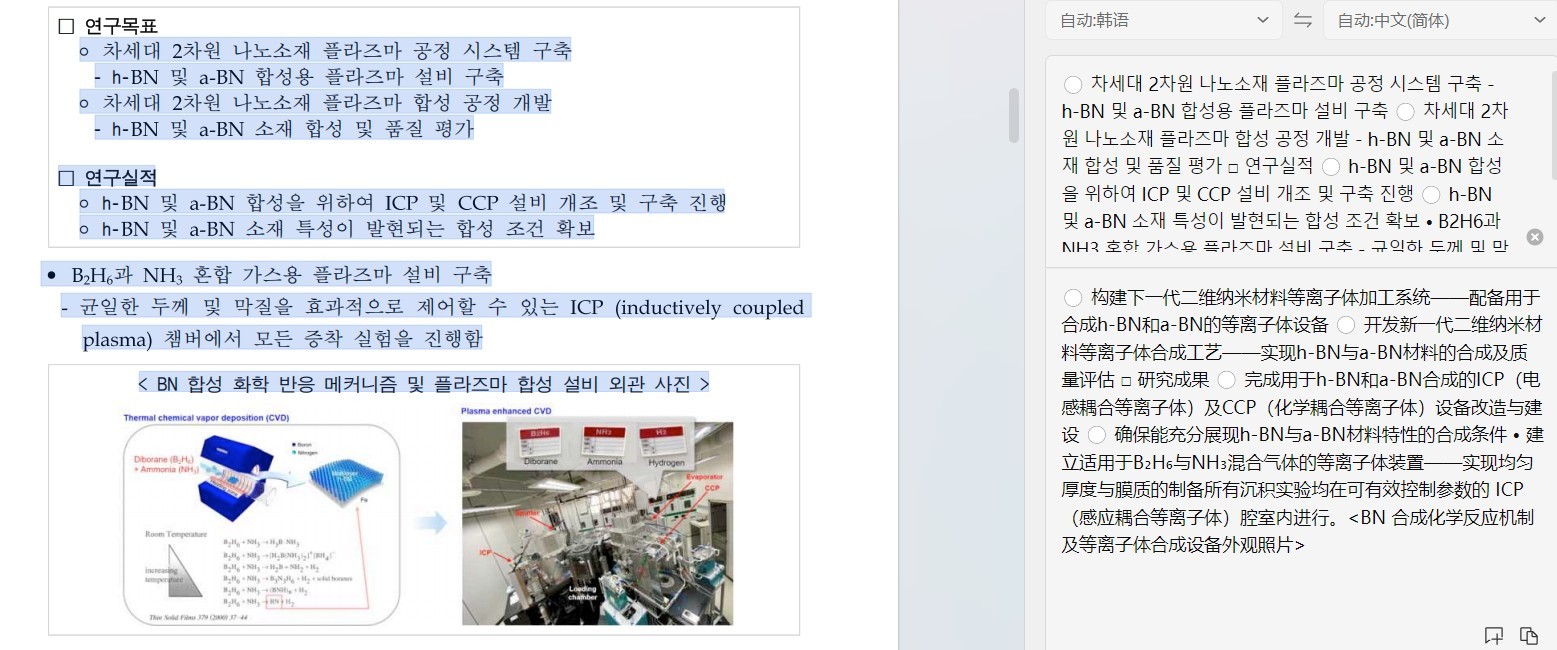

高深宽比（HAR）刻蚀与薄膜沉积工艺中的等离子体化学/物理行为模拟 。
混合气体的流体（Fluid）与动力学（Full-PIC）仿真技术 。

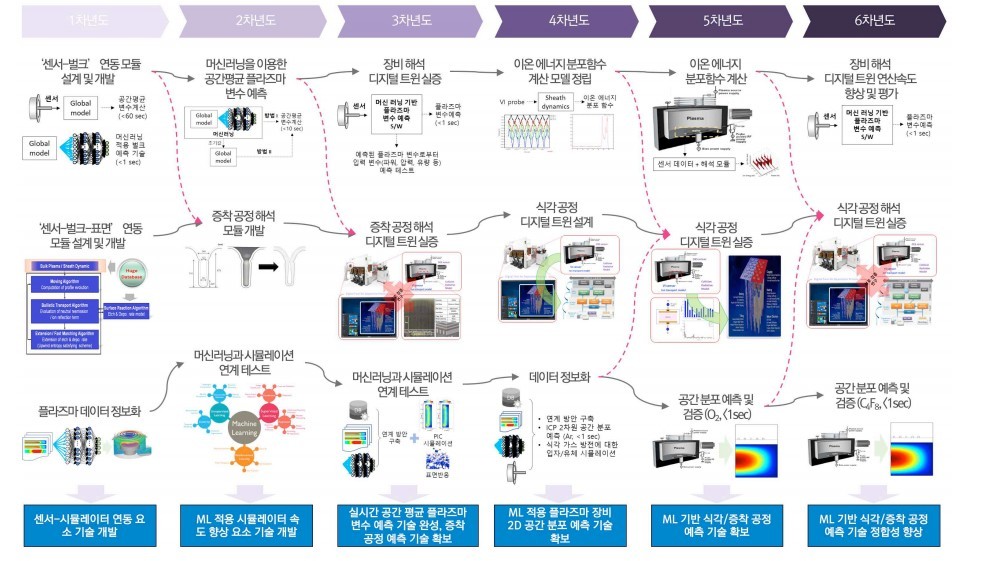

极速化学反应数字孪生计算模型
克服传统仿真耗时久（几十小时）的弱点，开发一秒内收敛的准中性条件解算器 。
实现利用“可测量参数”实时推导“难测量关键参数（如离子、自由基密度）” 。
基于机器学习（ML）的计算加速
人工神经网络（ANN）在空间平均等离子体变量预测中的应用 。
大数据驱动下的 PIC 仿真初始边界条件自动计算与收敛优化 。
基于机器学习的等离子体虚拟量测（Plasma-VM）

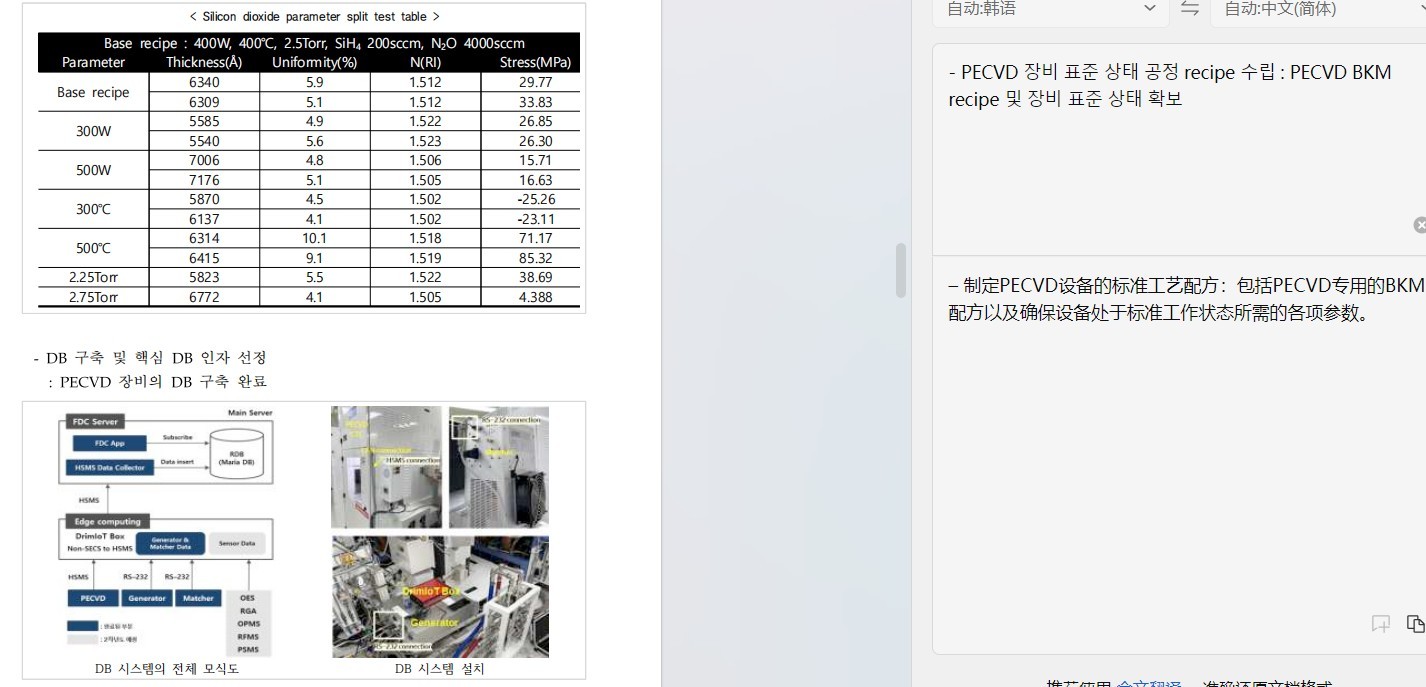

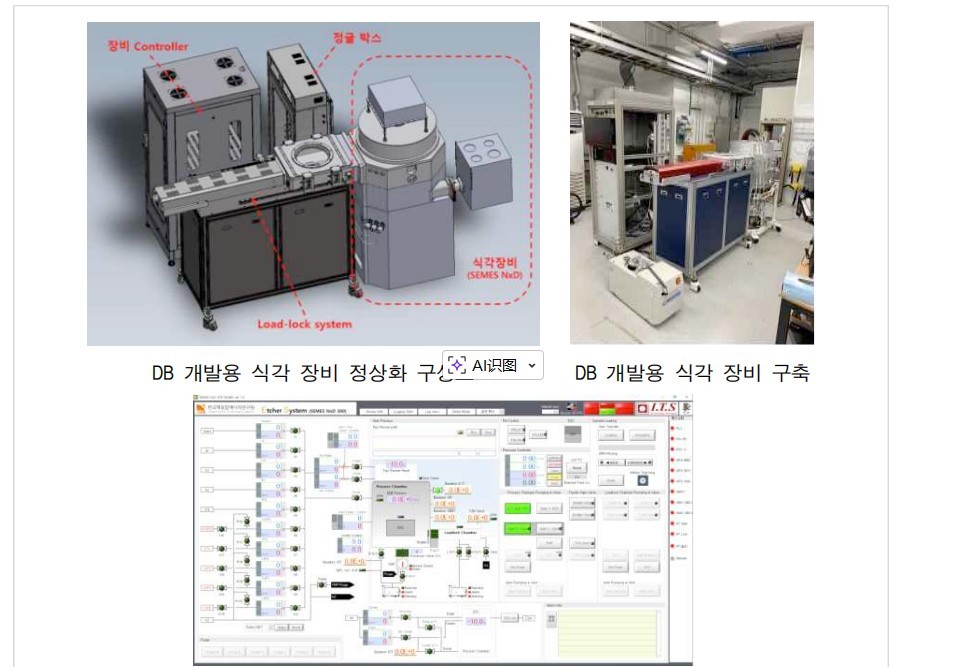

多源诊断数据（OES + VI Probe）的对齐、流式同步与前处理技术 。
硅氮/硅氧化物（SiN/SiO₂）薄膜薄膜厚度与刻蚀均匀性（1D）的实时虚测算法 。

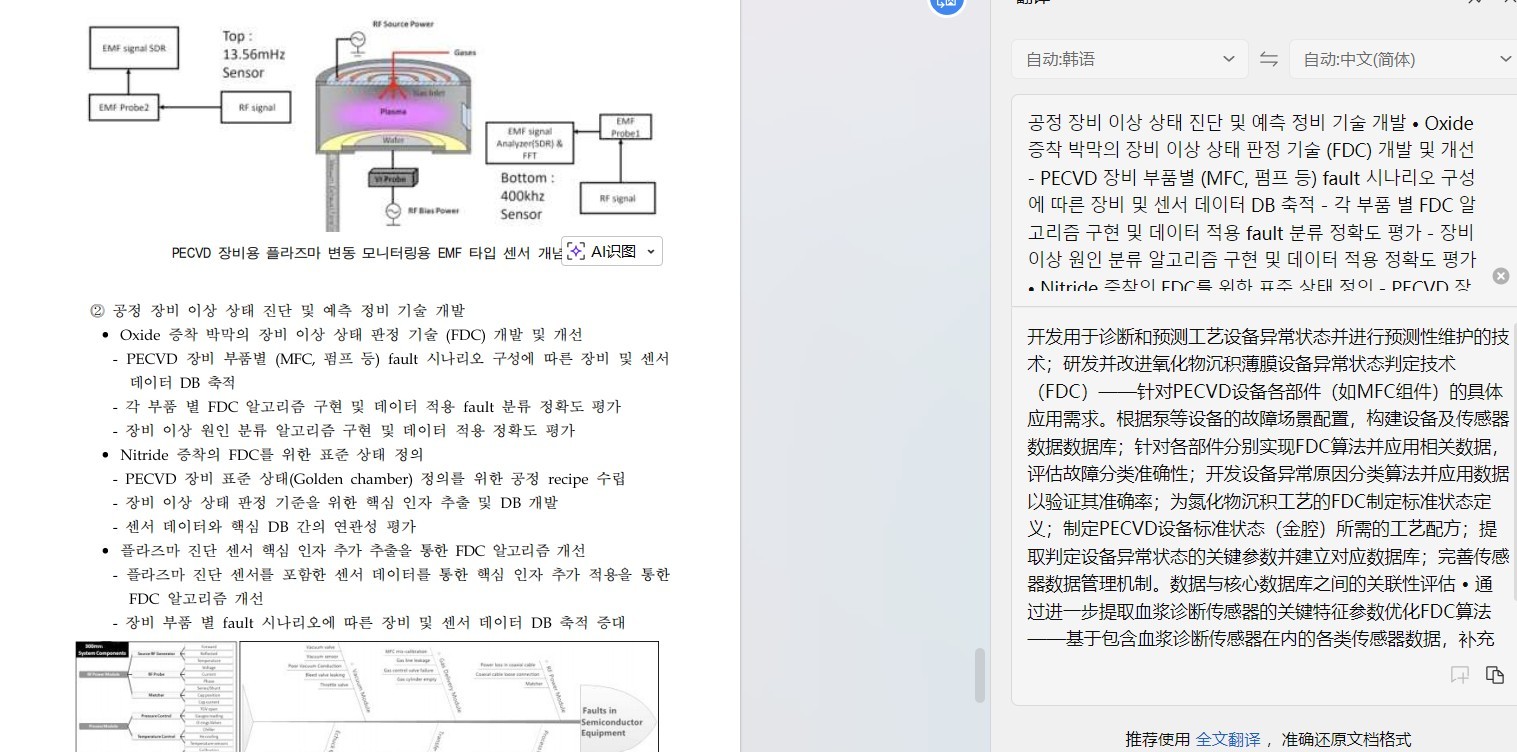

基于等离子体参数的智能化 FDC（故障检测与分类）
从“参数超限报警”向“等离子体状态（PI）变化导致的异常”诊断升级 。
射频核心零部件（如电极、晶圆托盘）老化的异常根因分类算法（分类准确率目标 $\ge 90\%$）。
