这是典型的“空间极限压榨型”半导体清洗硬件设备开发技术资料，十分的硬核！

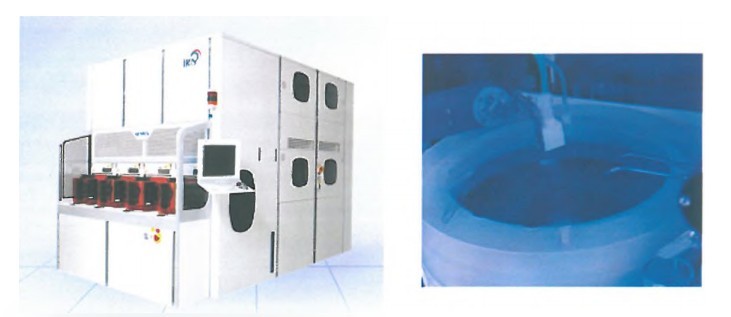

对于清洗设备研发工程师而言，其最大的技术贡献在于：通过对主轴座、流体回收 Cup 及驱动电机的紧凑化组合设计，实现了超薄工艺腔室的工程化落地。为后续国产单片清洗机台走向高塔式多层腔体布局、对标国际巨头（如东京电子 TEL 的 CELVIUS 系列、SCREEN 的 SU 系列）的超高产能架构，提供坚实的底层机械与电控制造技术基础。
以下是本资料基于清洗设备硬件架构与核心机构研发维度的内容：

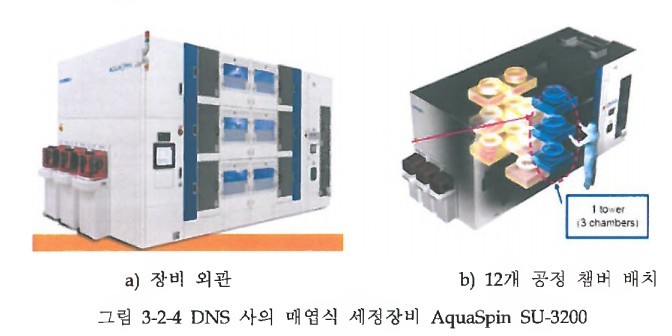

随着半导体工艺节点不断缩小（如进入10nm及以下），晶圆清洗工序急剧增加。为了在有限的 Fab 厂房空间内提升产能（UPH），清洗设备必须由传统的单层或双层腔体向多层垂直堆叠腔室架构演进（例如垂直堆叠4层甚至更多工艺腔）。
垂直堆叠的关键卡脖子点在于，必须在保证内部化学药液防溅、高洁净度、气流控制的前提下，极大地压低单个 Chamber 的垂直高度（超薄化），这对腔体结构件、升降机构、密封卡盘以及紧凑型伺服驱动的设计提出了极限的机械空间挑战。

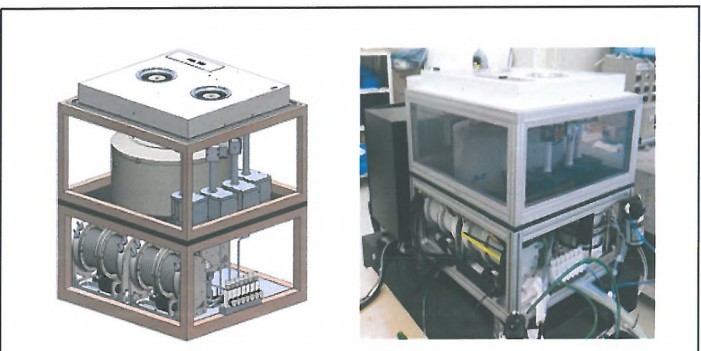

阐述了如何打破传统大体积腔室限制，实现结构微型化设计：

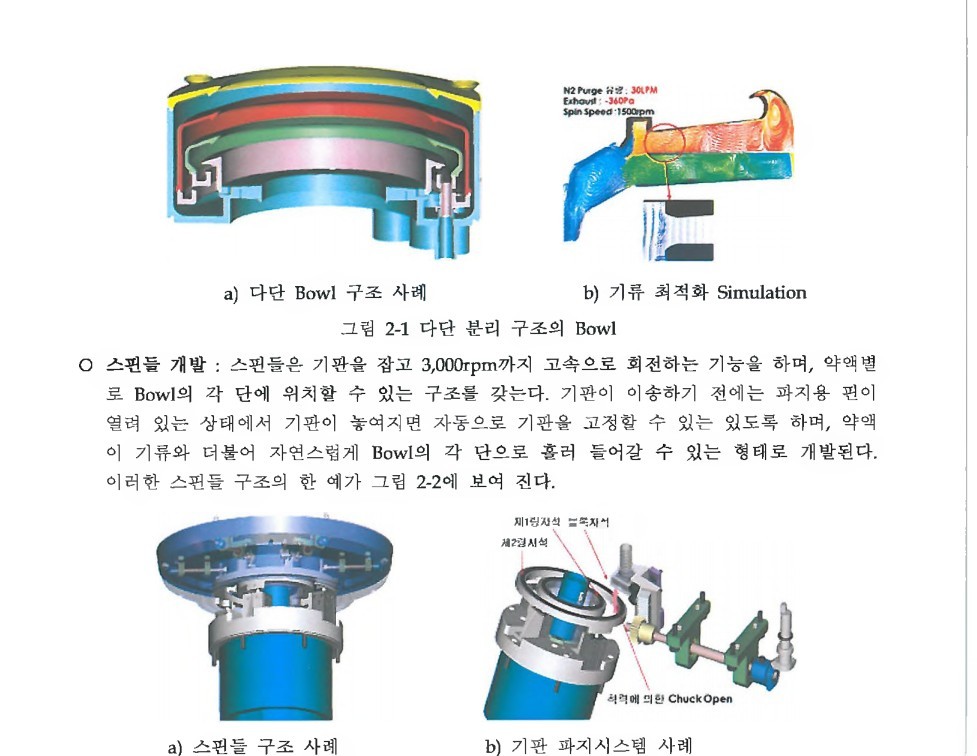

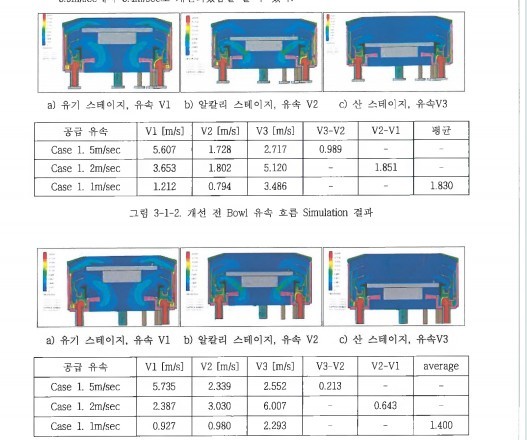

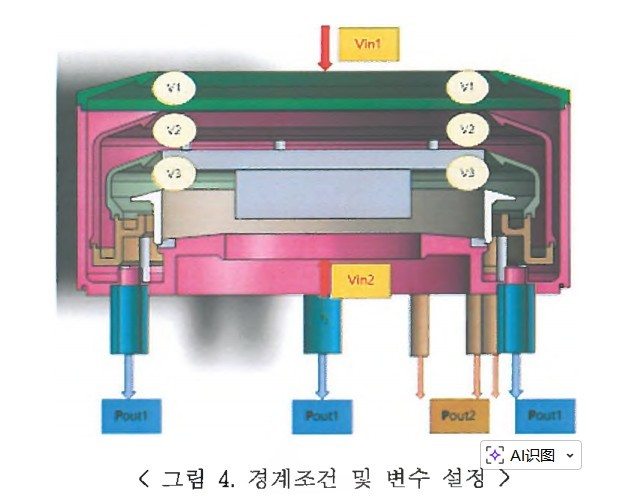

多层流体杯（Cup）及多挡板（Baffle）极限压缩： 清洗设备需要回收不同的化学药液（如 SPM、SC1、HF 和 DHF）。研发团队重新设计了腔体内部的多层排液槽（Cup）和气动升降挡板机构，通过有限元仿真和流体动力学（CFD）计算，在大幅压缩垂直高度（如降至数十毫米级）的同时，确保药液回收无交叉污染，且晶圆转动时气流和雾滴能顺畅排出。
高刚性轻量化腔体： 利用刚度解析，优化了铝合金/不锈钢外壳以及内部高分子耐腐蚀材料（如聚四氟乙烯 PTFE/PFA）衬里的厚度与加强肋（Rib）结构，防止薄型腔体在高压喷淋或真空抽气时发生形变。

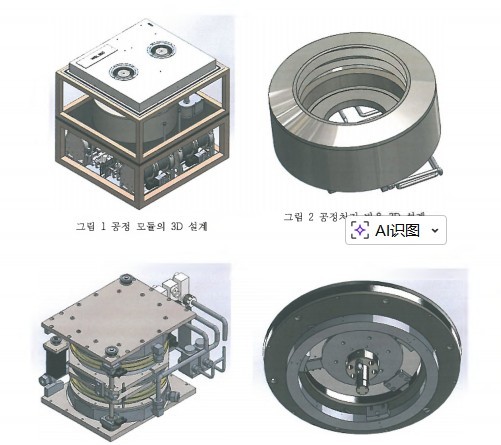

超薄腔室的实现高度依赖于底部及周边驱动机构的极限集成：

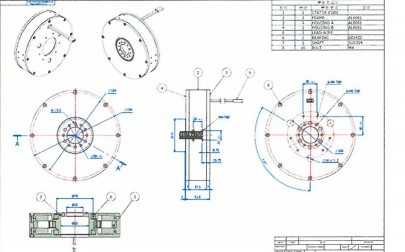

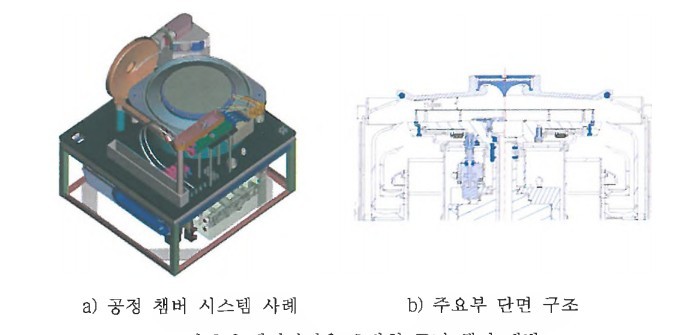

超薄卡盘轴驱动机构： 报告中详细展示了对工艺腔室底部主轴（Shaft）、轴承座（Housing A/B）以及密封组件的优化图纸。将原本高耸的驱动总成高度大幅度压低。
高精度多轴伺服集成： 采用了紧凑型的伺服电机驱动方案，用于控制清洗喷嘴（Nozzle）的精密动态扫描、晶圆自转卡盘（Spin Chuck）的高速平稳旋转（控制由于转动惯量带来的微小震颤），以及各层挡板（Baffle）的毫秒级气动/机械伺服快速切换。
半导体级化学品防护： 清洗腔内部充满强酸、强碱及高浓度臭氧。研发团队对机加工件进行了严苛的表面处理（如特殊阳极氧化或耐腐蚀涂层），并对所有接触流体的非金属件实施了半导体级洁净洗净（Pre-clean），严格控制金属离子和微粒（Particle）的析出。
动密封与防溅防漏： 针对高速旋转轴和超薄升降机构，开发了磁流体密封或复合唇形高洁净度动密封结构，防止化学药液、微雾渗入底部的伺服电机和电子电气区，确保机台的平均故障间隔时间（MTBF）达到量产标准。
