半导体工艺对高洁净度和强腐蚀环境有近乎苛刻的要求，而外夹钳式设计无需破开管道、不直接接触流体，完美解决了传统探针式超声波因空化剥蚀带来的金属/微粒污染问题CMP（化学机械抛光）浆料输送与循环系统：主要应本技术资料用在以下几个工艺的半导体设备：
1.湿法清洗/刻蚀机台的化学品混配与供液系统
2.先进封装电镀设备的药液循环系统
3.厂务端（Sub-Fab）化学品回收与超纯水（UPW）系统
以下为内容预览：资料一共127页！
传统声化学反应器多采用“探针侵入式”，在大功率长时间运行下，探针极易受到空化剥蚀，导致材料微粒脱落污染流体，且存在密封困难、无法对既有管道进行在线改造等缺陷。

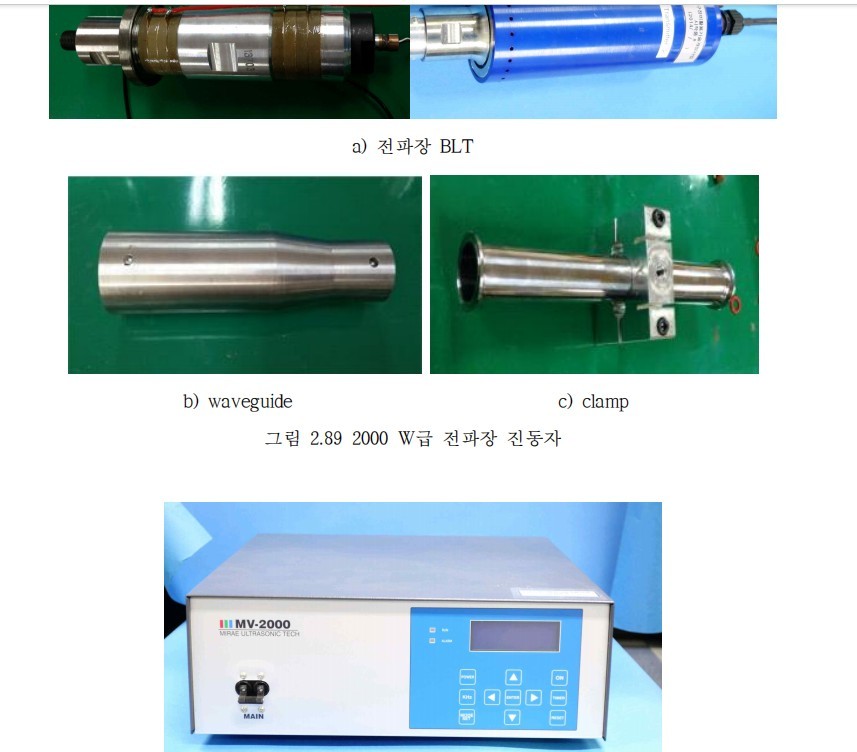

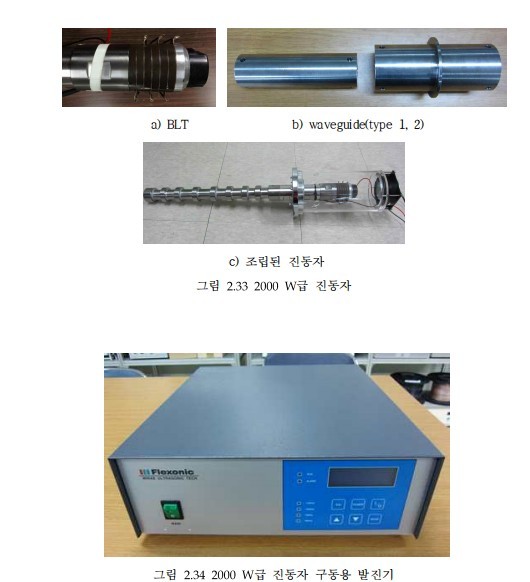

2000W级高功率、外夹钳式超声波反应器。通过将换能器阵列巧妙集成在管路外壁，实现无污染、零接触的流体物理/化学反应促进。
设备设计的物理底座是利用大功率超声波在流体中激发的“微观极限能量”：
机理： 超声波产生的交变正负压使液体内部产生微米级微小空腔（Cavity）。当空腔向内爆破的瞬间，在微观区域内会产生高达5000K的高温、上百个大气压的压力，以及强烈的微射流（Microjet）和冲击波。

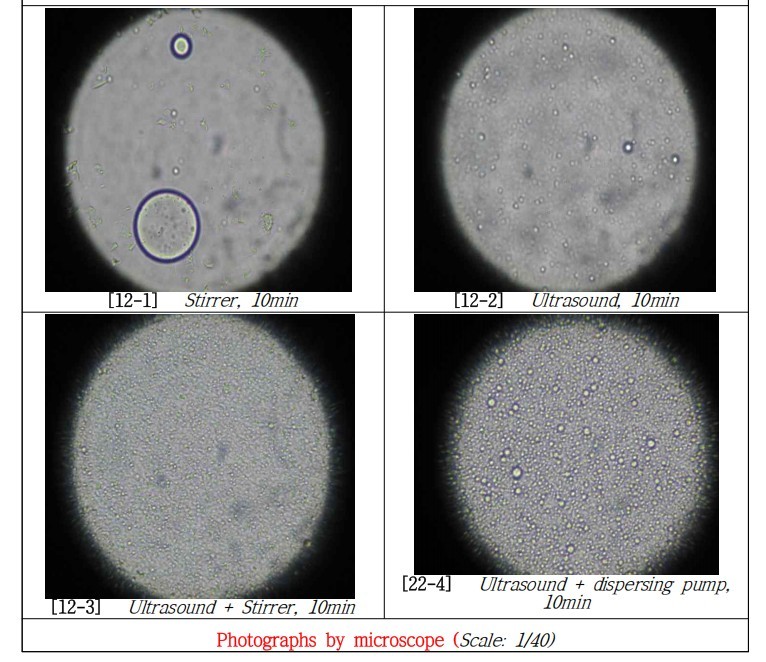

工程应用： 设备研发旨在稳定控制并利用这种物理能量，实现流体的超精密混合、反应促进、纳米材料（如碳 nanotubes/CNT）的高效分散，以及特定化学物质的物理分解。

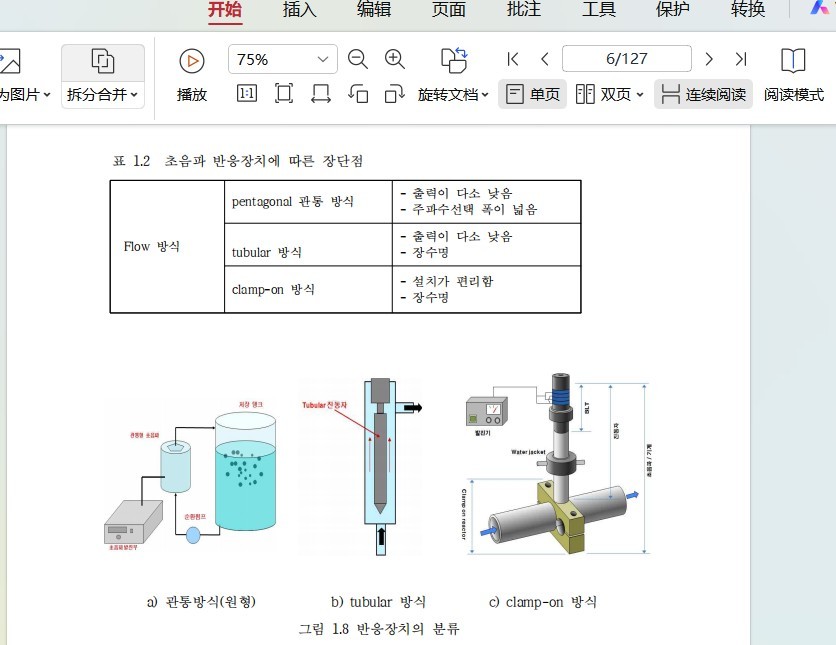

钳式外夹机构： 研发了专用的金属钳式夹具，能够严密包裹在既有流体管道外壁。其核心设计在于声学耦合界面的刚性固定，确保高功率振动在界面处不发生严重衰减或局部发热。

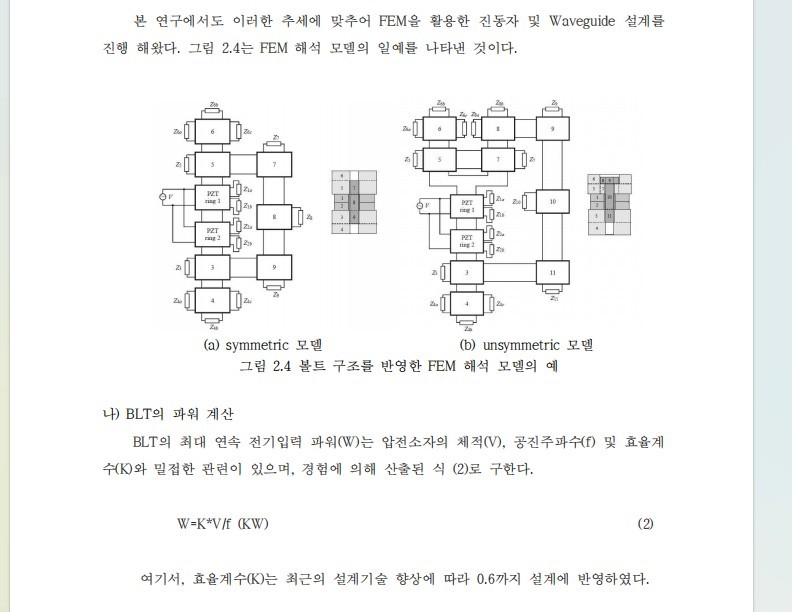

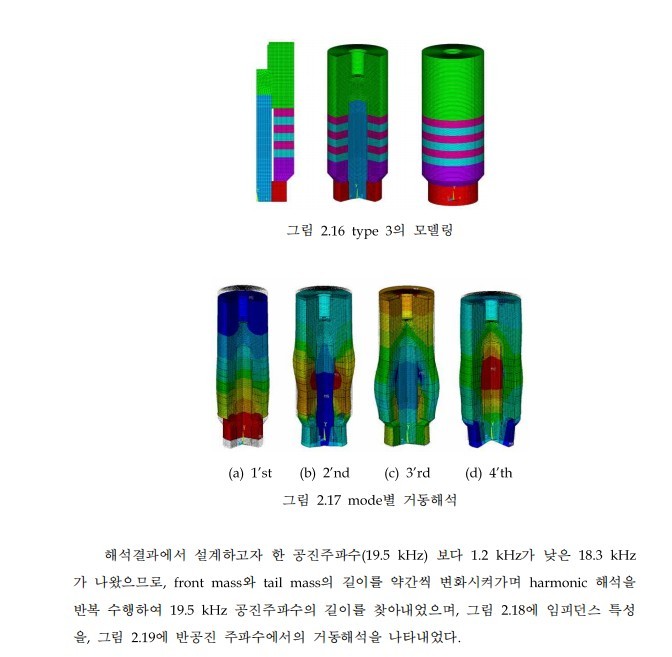

换能器阵列布局： 针对2000W的大功率输出，设计了多组高Q值压电陶瓷换能器的排布拓扑结构。通过空间声场仿真，优化了各换能器的间距与角度，确保在管道内部流体中心区域形成能量交汇的强空化场（Hot Spot）。
冷却与抗疲劳设计： 长期大功率振动会导致换能器及管壁发热。硬件结构中设计了风冷或水冷散热通道，防止压电陶瓷因过热越过居里点而失电。

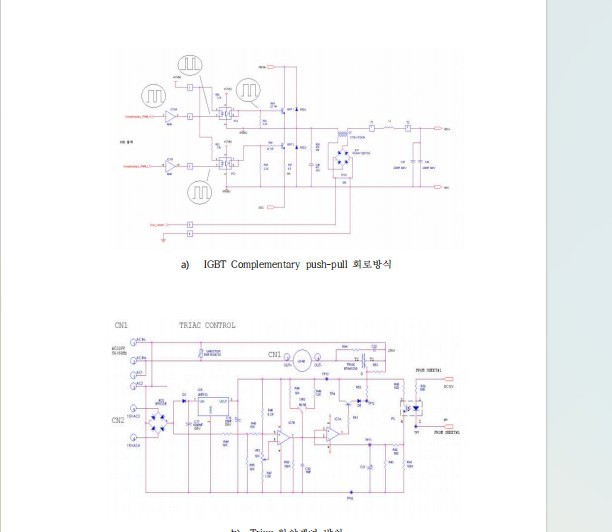

为了匹配大功率硬件，电控系统的数字化设计是项目的核心亮点：
智能自适应追频： 超声波换能器在工作时，会因管内流体粘度变化、温度升高以及机械磨损导致其固有谐振频率发生漂移。

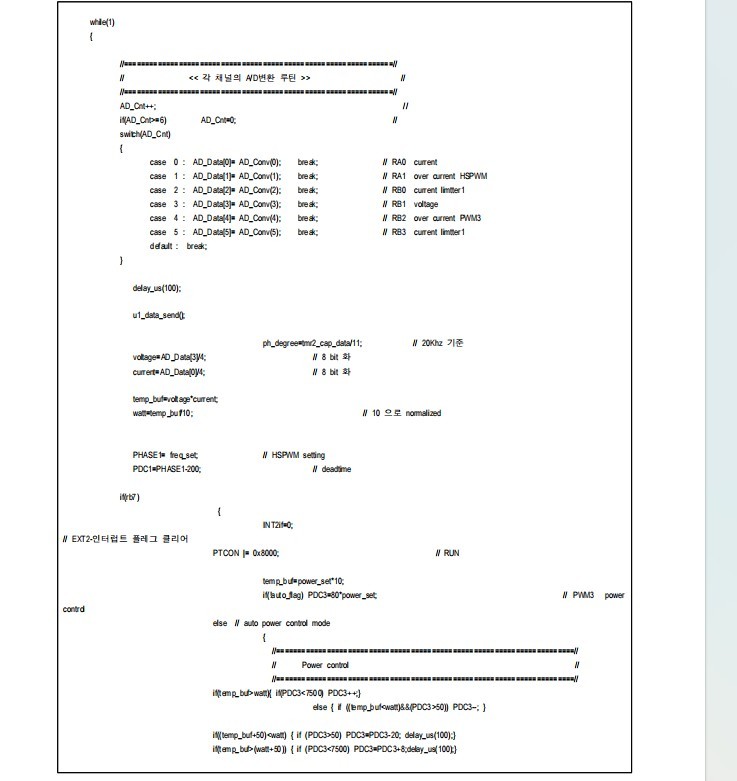

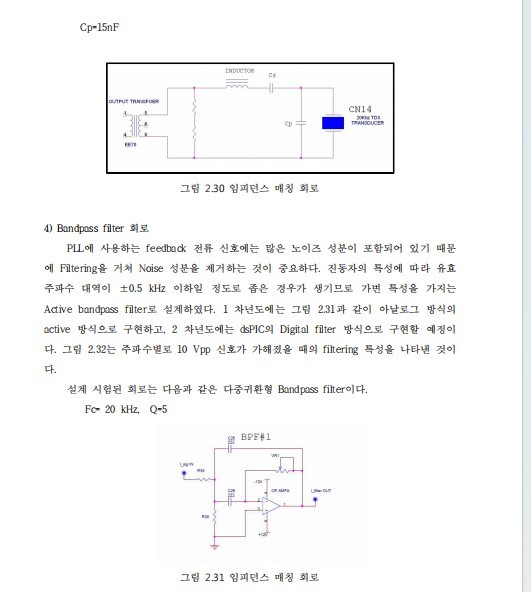

闭环控制算法： 开发了高速数字信号处理（DSP）闭环系统，能够实时监测输出电流与电压的相位差，实现毫秒级的自动追频控制（如在20kHz左右的窗口内精确锁频）。这确保了无论工况如何变化，电源始终输出最大阻抗匹配功率（2000W），防止烧毁功放管或换能器。
