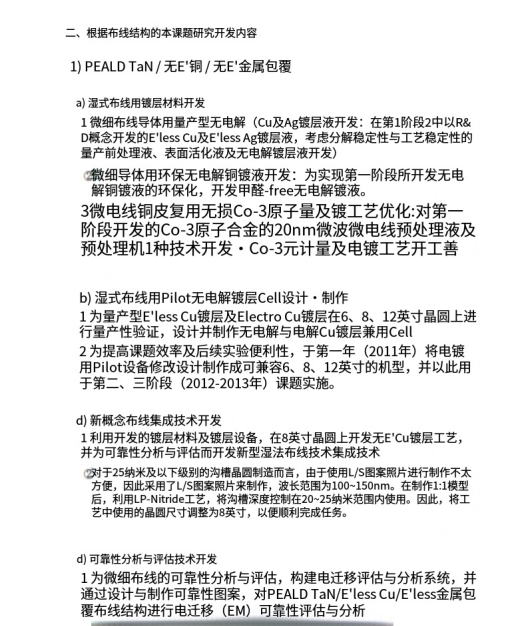

其核心内容主要围绕：超微细图形（20nm级）互连线的无缺陷电镀填孔工艺、配套湿法电镀/化学镀设备的本土化设计与开发展开。典型的“工艺-设备-材料”三位一体的研发资料 。通过晶圆级（最高至12寸）Pilot 设备的流场优化、精确的电流脉冲波形控制，以及辅助物理手段（超声/振动/温控降温），将原本实验室级的超微细电镀技术转化为具备量产性（晶圆连续处理能力）的工艺设备方案！
以下是基于设备与工艺研发总结：
替代高昂物理气相沉积（PVD）/原子层沉积（ALD）传统方案的低成本、高产出“一揽子湿法工艺”，以实现20nm以下超高深宽比沟槽（Trench）的铜（Cu）无缺陷填充（Gap-fill） 。

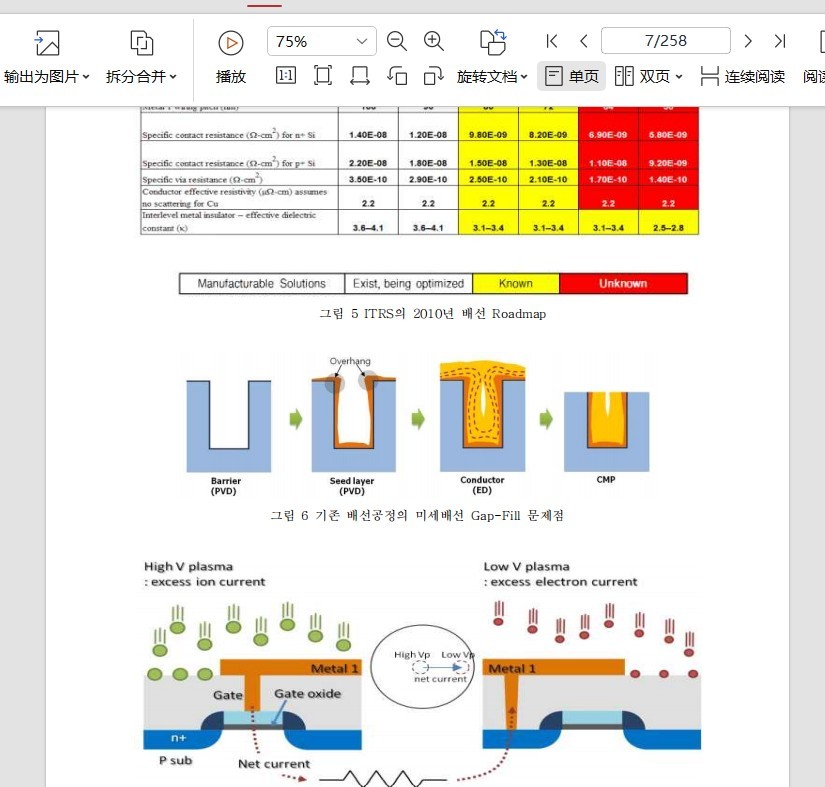

传统干式真空/等离子体工艺在微细节点下存在边角覆盖率差（Overhang）和等离子体损伤等问题 。本课题通过湿法工艺优化成功突破，实现了20nm节点的铜填充，阻挡层（Barrier）单次覆盖率达99.9% 。

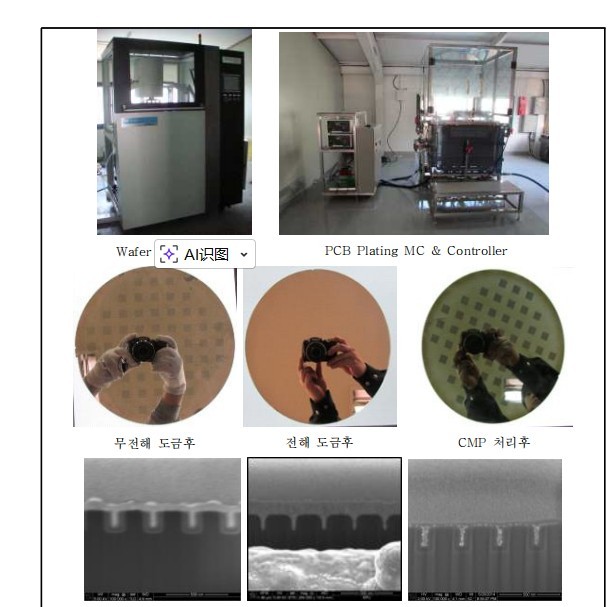

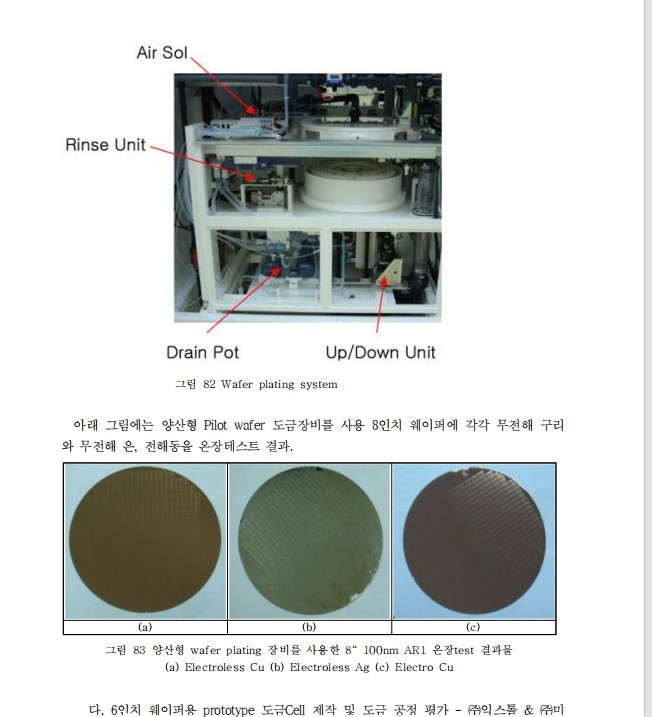

多尺寸兼容电镀槽（Cell）： 成功设计并制作了兼容6、8、12英寸晶圆的无电解（无源）与电解（有源）铜电镀兼用 Pilot 级设备（兼用 Cell） 。

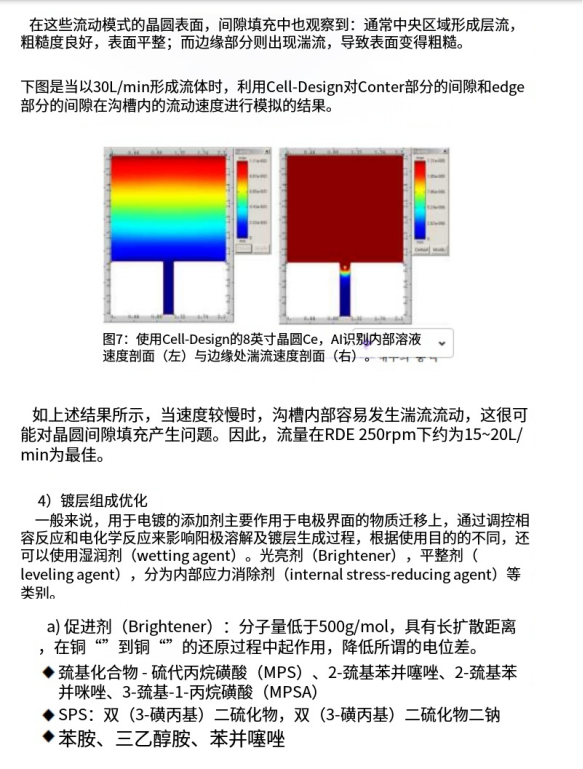

流场与结构优化： 重点研究了晶圆连续电镀中“电镀槽结构对电镀均匀性的物理影响” 。通过优化流速（如测试基准 15 L/min）和电极结构（使用不溶性 Pt/Ti 阳极或可拆卸 Cu 阳极），提升了面内均匀性（WIW/WTW 达到 ≤5% 的高标准） 。
物理辅助机构集成： * 超声波搅拌： 在清洗、刻蚀、敏化、活化各槽体中集成了24kHz/60kHz超声波发生器，以有效消除极小微细沟槽内的微小气泡与污染物 。
温控与冷却： 针对超声波导致的化学品升温，在槽体内部设计集成了冷却盘管（冷却水 PCW 控制） 。
晶圆振动机构： 在无电解镀铜槽中集成了物理振动机构（2次/分钟），专门用于强制驱离工艺反应中产生的氢气（H₂）气泡，防止产生空洞（Void） 。
配方改进： 为降低反应内应力并提升浸润性，无电解镀铜液的碱基从常规的 NaOH 变更为 TMAH，有效解决了高应力导致的剥离问题 。

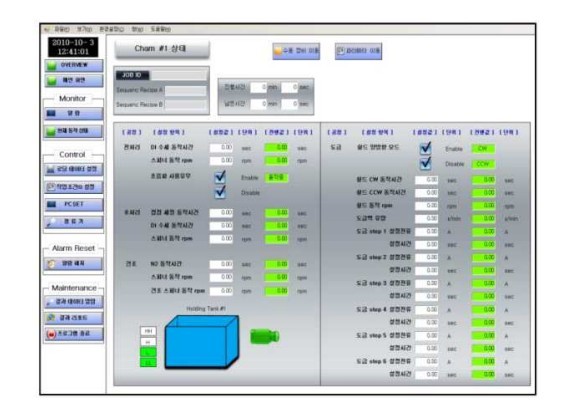

电流波形控制： 在电解镀铜（ED Cu）中，研究了正负脉冲换向电镀（Pulse-reverse electrodeposition）波形（如恒电流脉冲控制） 。通过精细控制阴极/阳极电流时间（秒级甚至毫秒级），加速了添加剂（SPS等）的置换，成功实现了超填（Superfilling）
