资料为外企研发部内部机密技术资料，可以使用翻译来看！十分硬核的技术！
内容大概有以下几点：
半导体工艺从微米走向 10nm 超细节点，光刻受光源限制，LELE 等双重图形成本高、套刻误差大；SADP 自对准双重图形仅一次关键光刻，成本与线宽均匀性优势突出，是存储芯片主流工艺。
SADP 工艺需要同时刻氧化层、多晶硅，传统刻蚀设备无法满足 10nm 极致均匀、低等离子损伤需求。
干法刻蚀分 CCP、ICP 两类，本项目选用 ICP 架构，梳理设备核心短板：高密度均匀等离子、多区温控静电吸盘 (ESC)、脉冲射频、腔体自维护等七大技术难题。

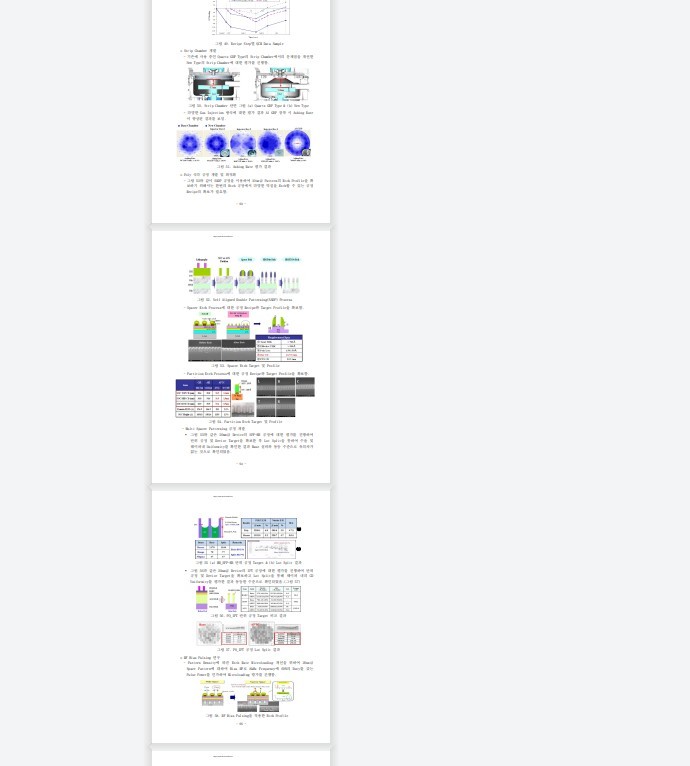

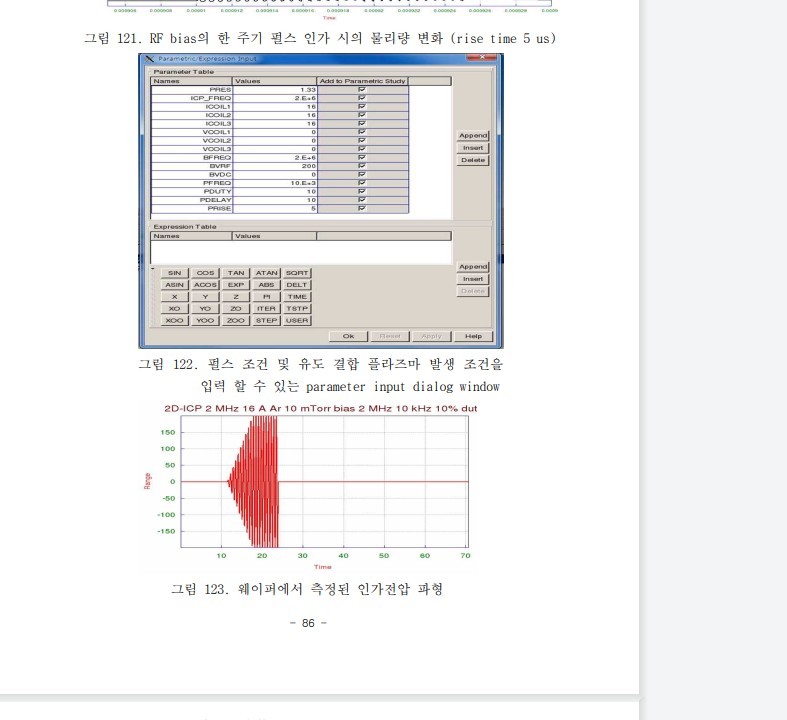

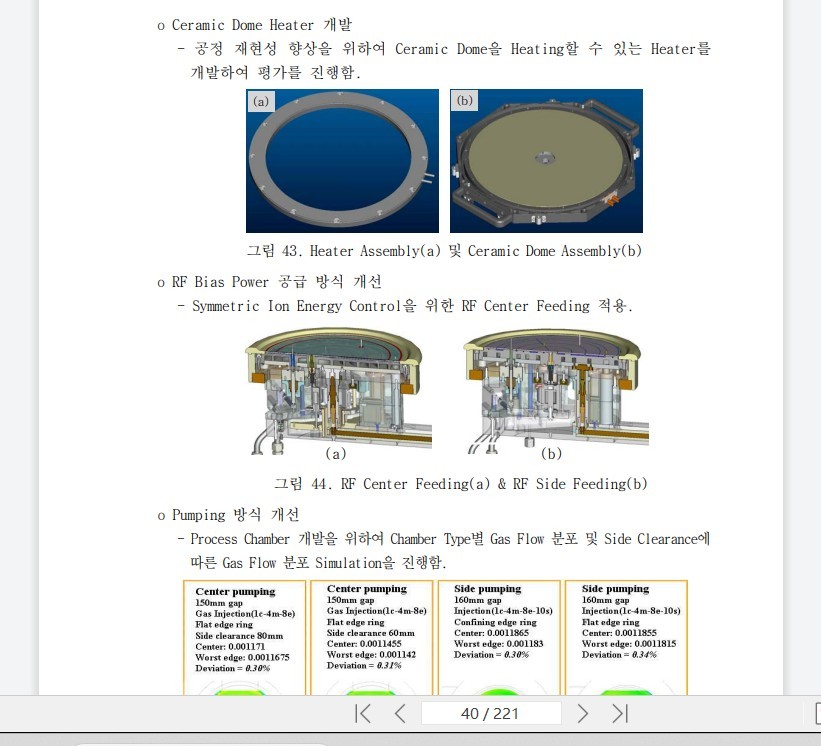

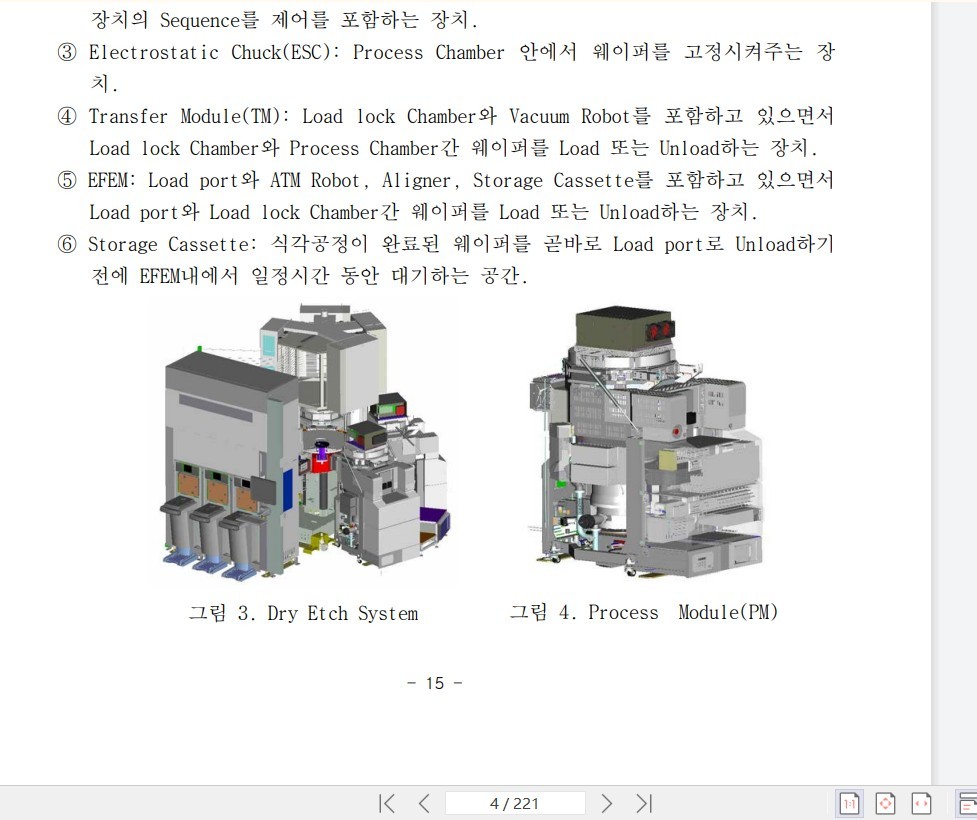

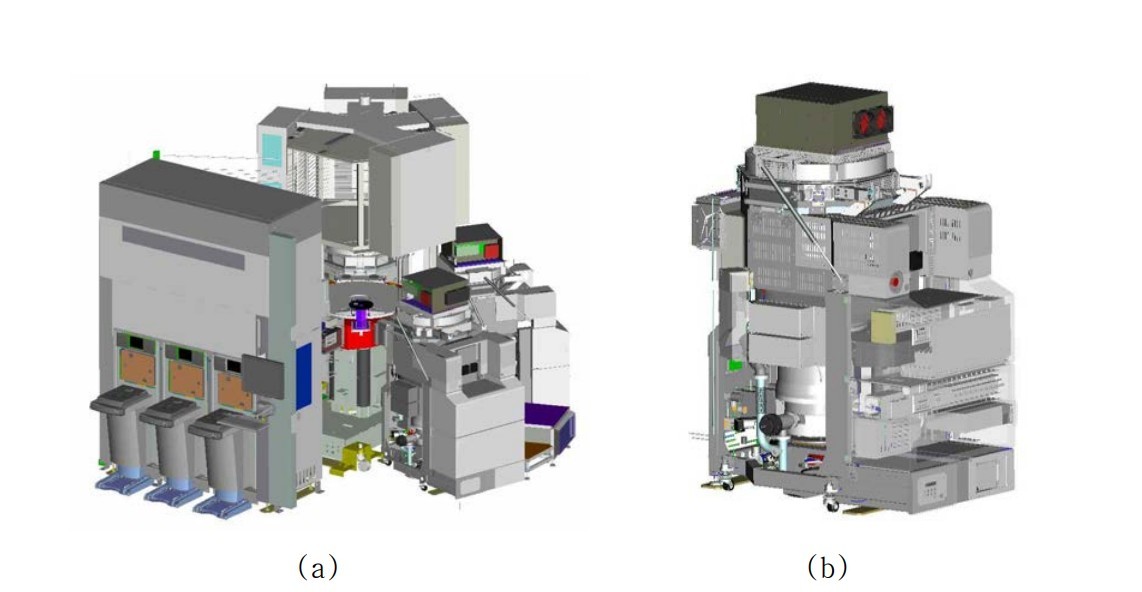

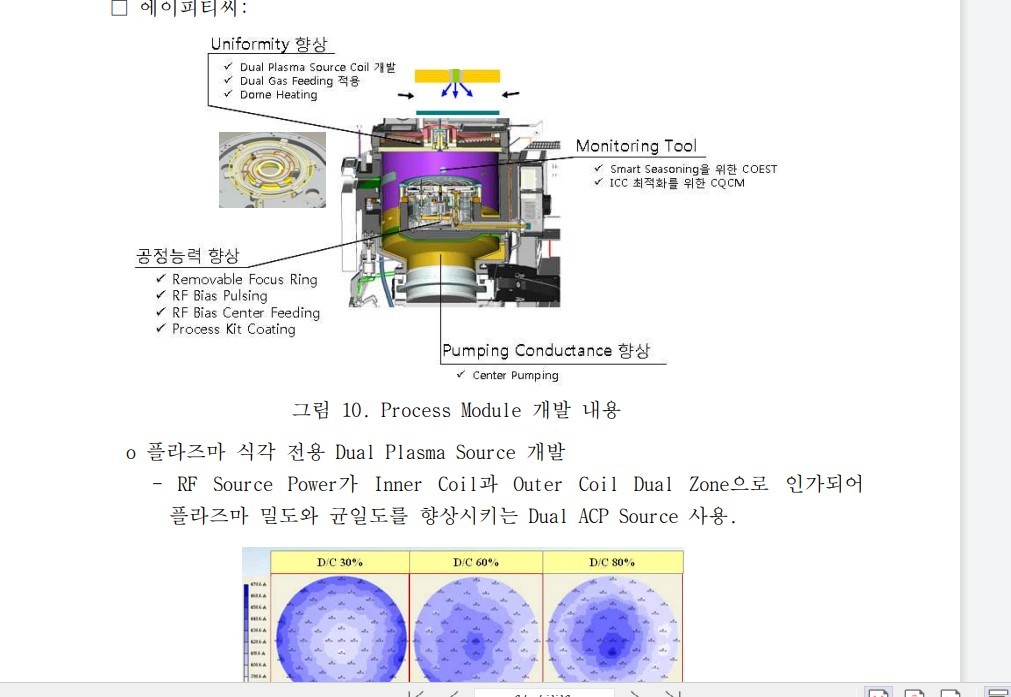

3×1 集群式多晶硅刻蚀系统：3 个工艺腔 + 1 剥离腔，ICP 双区可调射频线圈，分区进气、对称抽气结构，提升全域刻蚀均匀性；支持射频偏置脉冲、高频射频降低器件损伤。

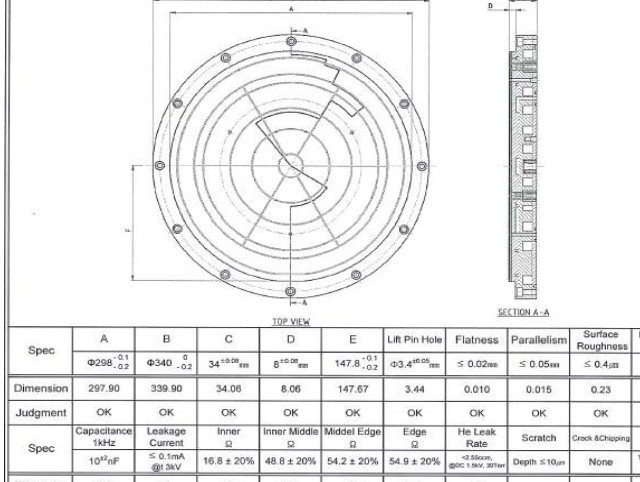

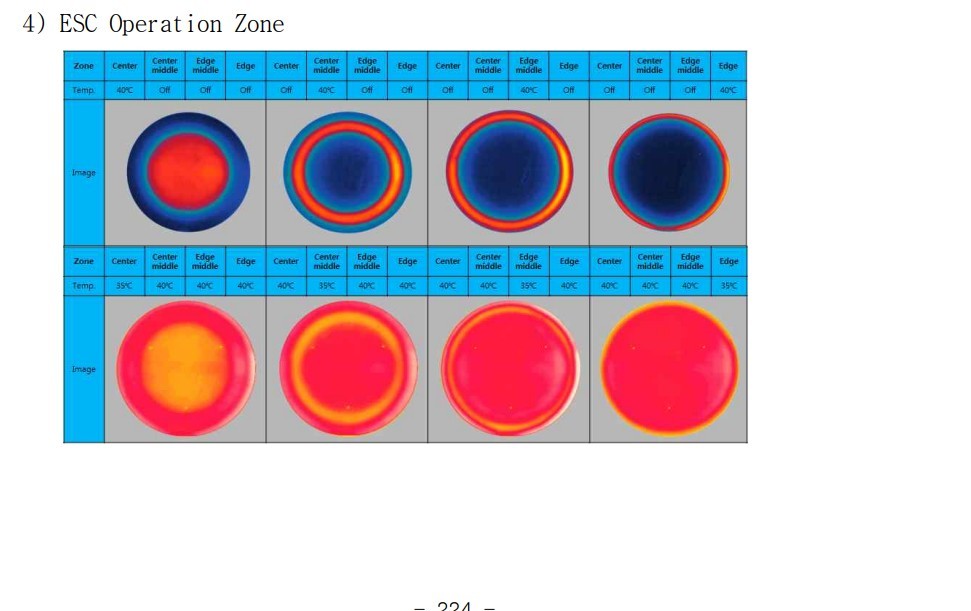

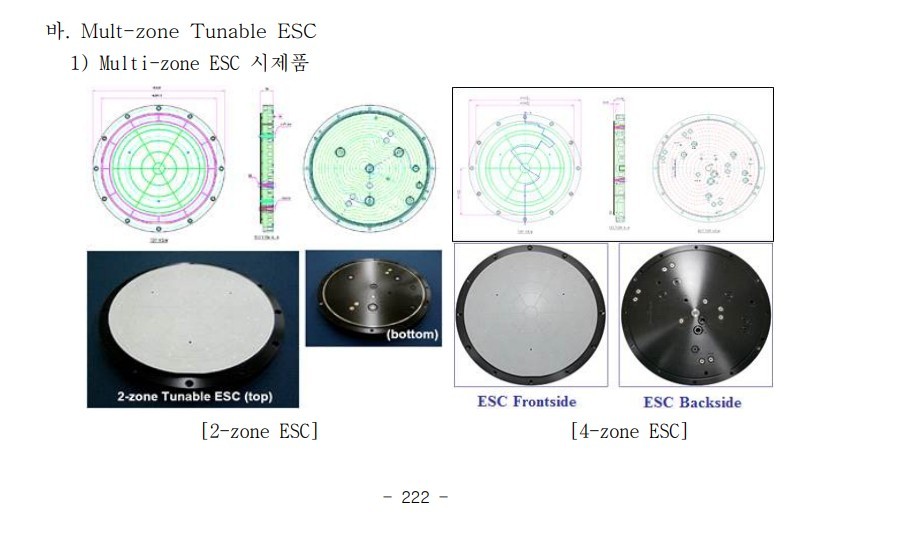

4 分区可调静电吸盘 (4-zone T-ESC)：核心突破，氧化铝陶瓷基底，独立四区加热 / 冷却，温控区间 0~100℃，升降温≥1.6℃/s，温度均匀度≤2%，满足大尺寸 300mm 晶圆全域精准控温。
腔体在线监测系统：OES 光学发射光谱、QCM 石英晶体微天平实时监测腔体内聚合物沉积，实现腔体状态量化判定。
0 维整体等离子仿真器、2D/3D 刻蚀轮廓模拟器；

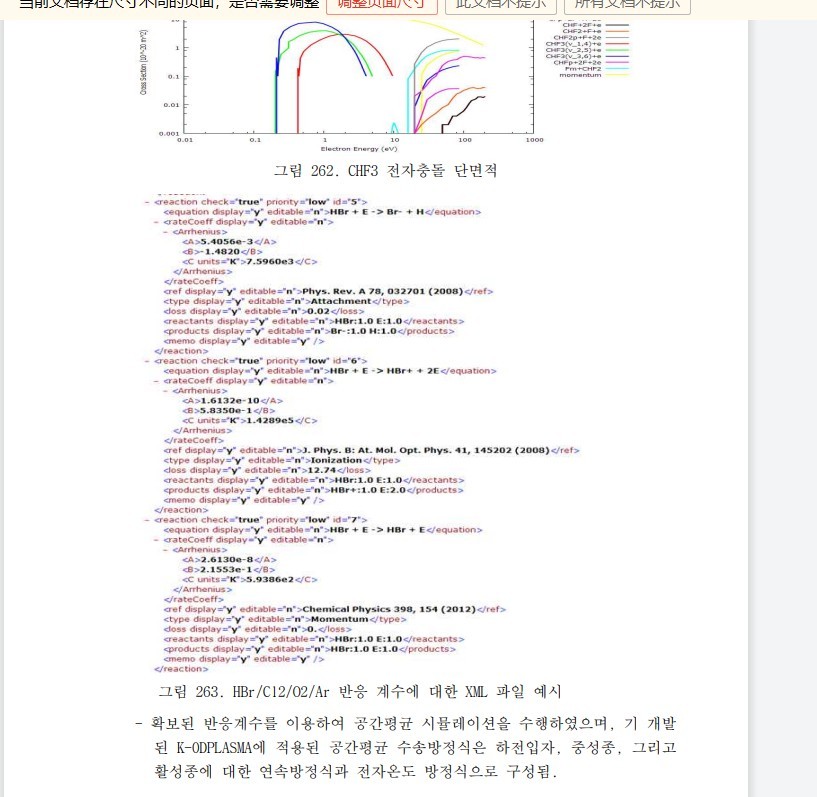

含 CF₄、Cl₂、HBr 等 SADP 专用刻蚀气体完整化学反应数据库；

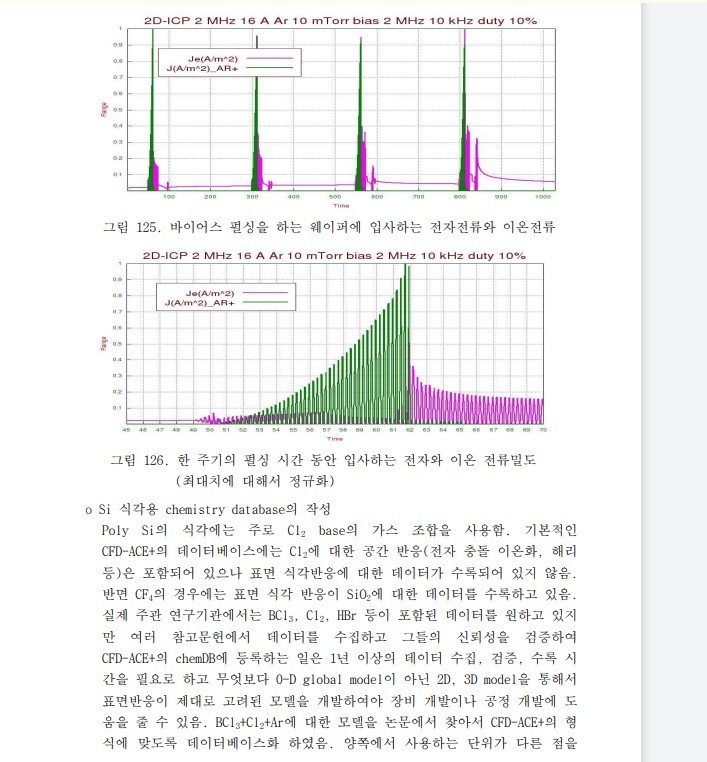

脉冲离子输运、表面反应、充电效应、微负载效应专用计算模块；
Smart Seasoning 智能腔体熟化程序，自动判断腔体状态、匹配清洁 / 沉积工艺，减少测试晶圆损耗。
等离子密度＞1E11/cm³，均匀度≤3%；
线宽均匀度 CDU＜0.8nm，刻蚀速率均匀度＜3%；
光刻胶选择比＞5:1，微负载效应＜10%；
ESC 氦泄漏、温变速率、腔体漏率等指标均达到或追平国际头部设备标准。
