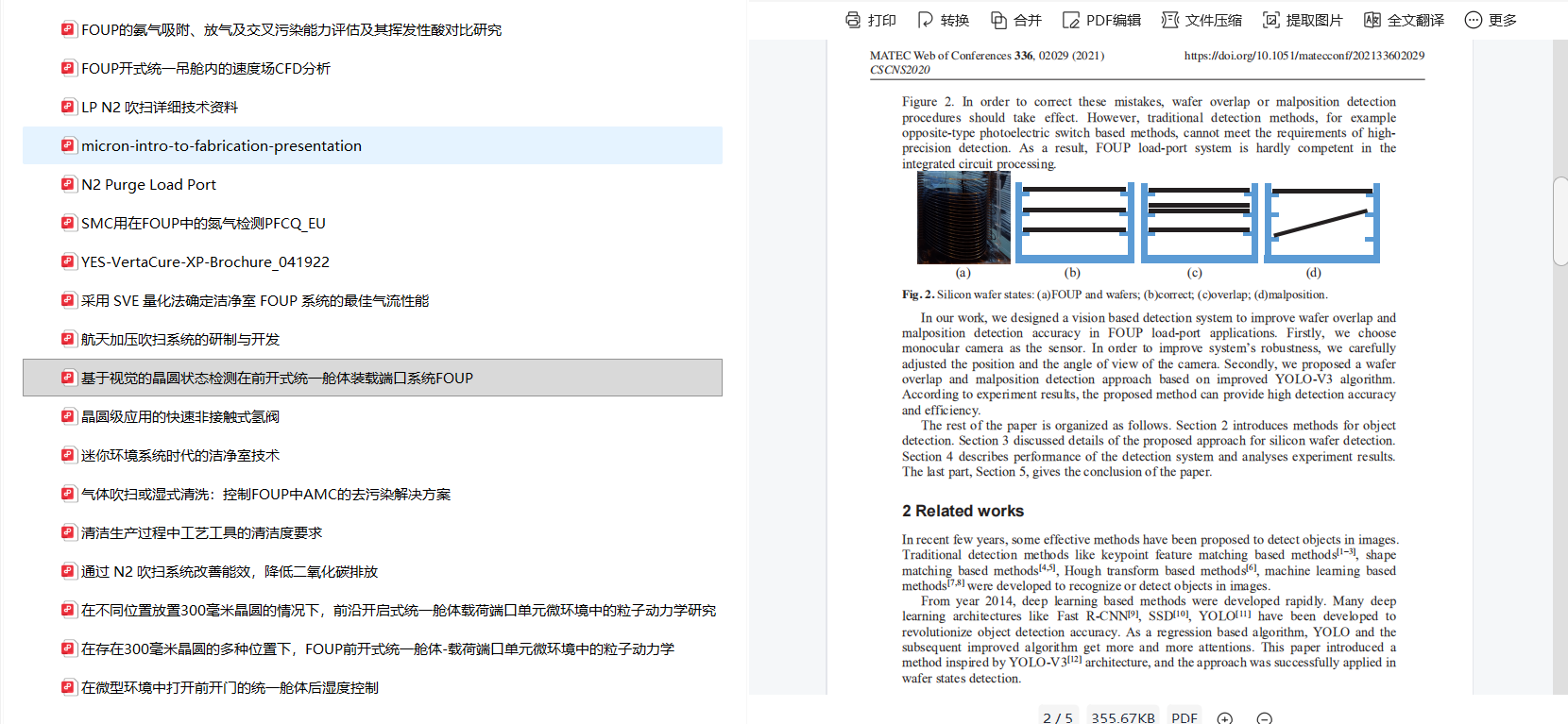

在半导体制造设备中，Load Port Module（晶圆装载舱/装载端口模块）是晶圆厂自动化物料传输系统（AMHS）与工艺设备（如Bonder、测试机、光刻机等）之间的核心物理接口。Load Port的任务就是在保证微环境（Micro-environment）洁净度的前提下，安全、精准地完成晶圆容器（如 FOUP）的自动对接、开盖、晶圆测绘与闭盖。

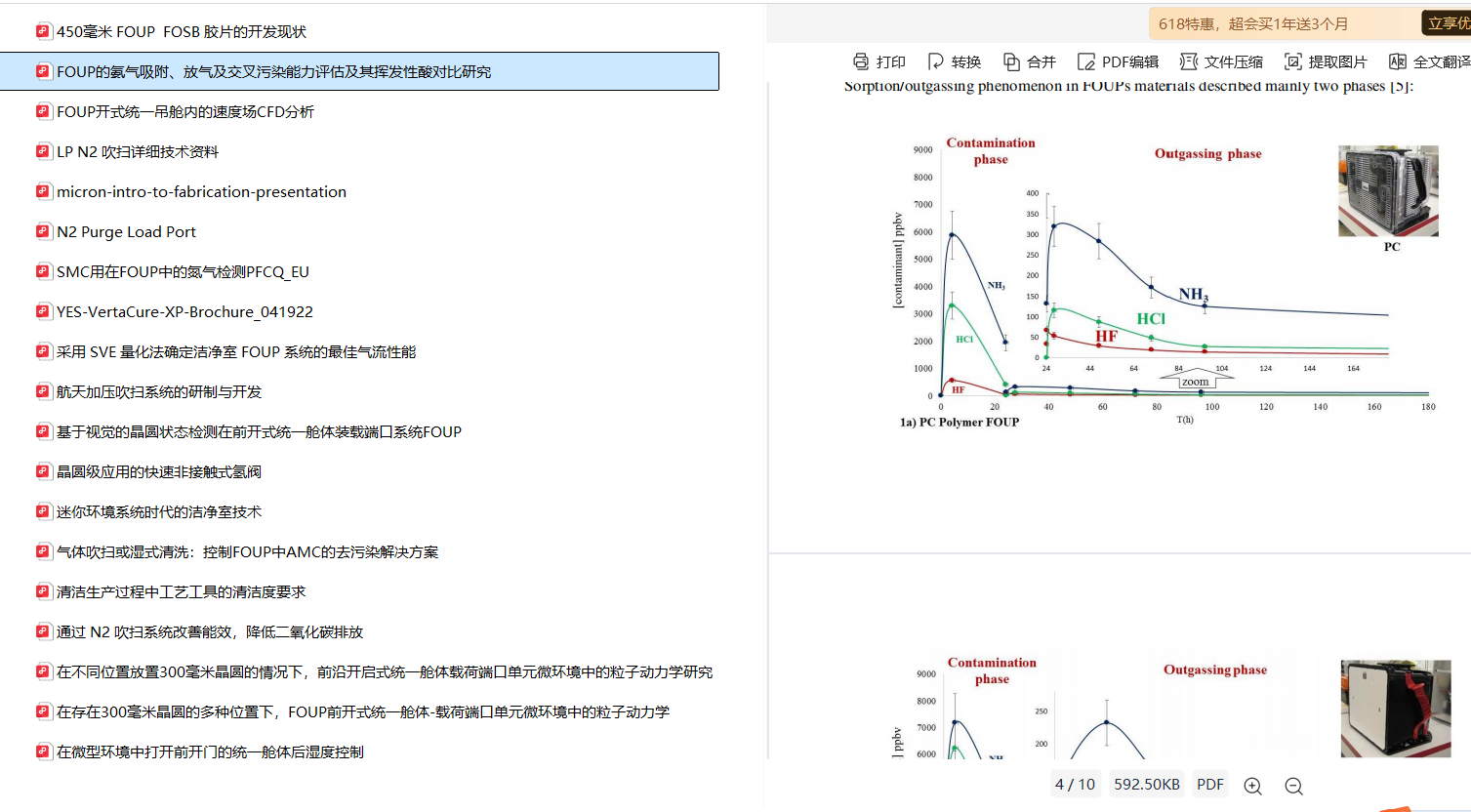

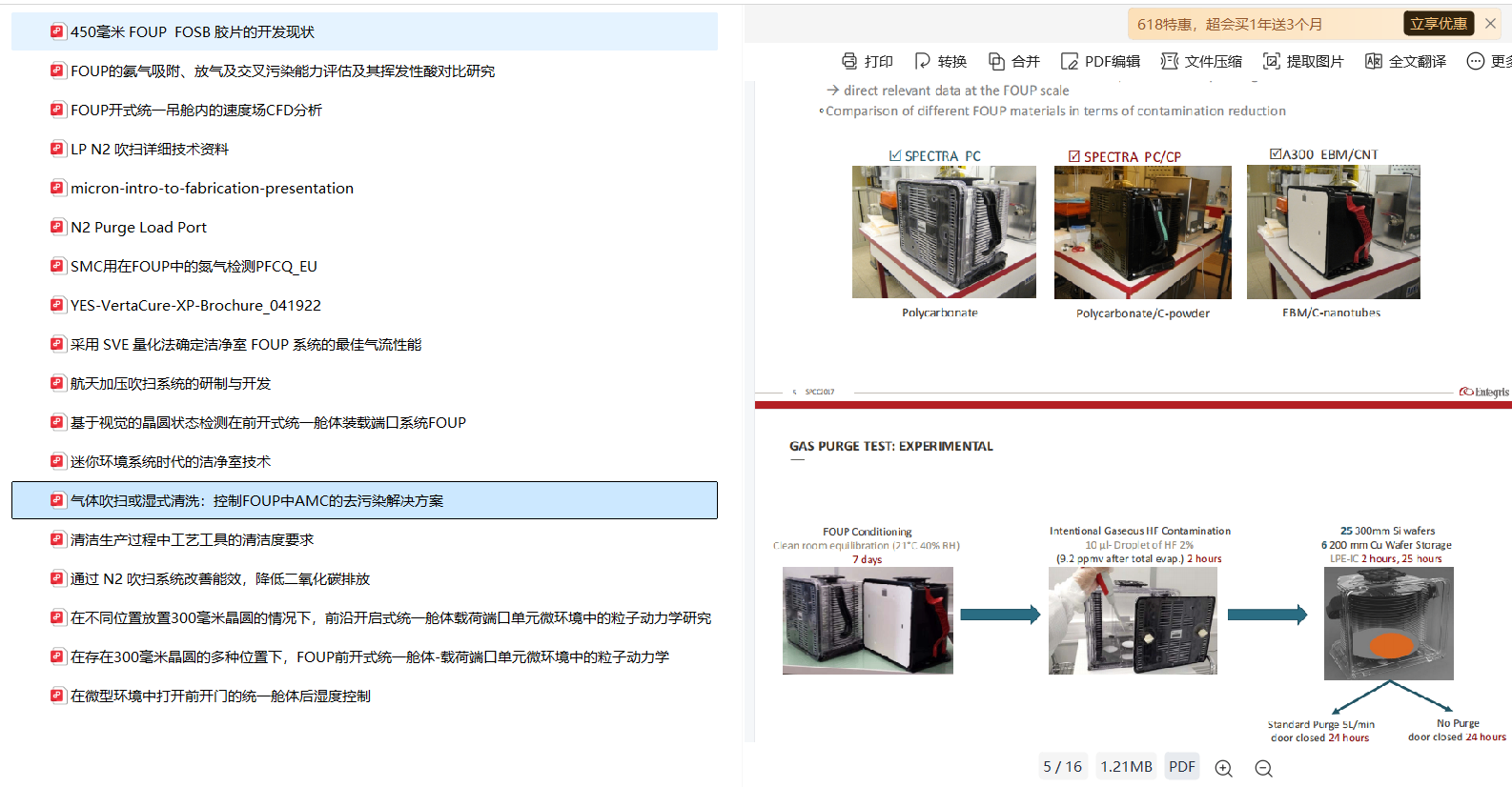

在先进封装（如 Hybrid Bonding、TCB）以及前道微缩制程中，晶圆在 EFEM 内部及 FOUP 内部等待工艺时，极易因暴露于微量氧气和水分中而发生表面氧化（生成极难处理的 Native Oxide）或受到空气分子污染（AMC）。为了解决这个问题，现代高级 Load Port 普遍集成了 N2 Purge系统，其核心目标是：用最少的氮气量，在最短的时间内，将 FOUP 内部的氧气浓度降低至 1% 以下（甚至前道工艺要求的 100ppm 或 < 100ppm 级别），并长效维持。
从机械设计与流体动力学（CFD）的角度来看，要实现高效置换与气流场优化，核心设计集中在以下几个关键维度：

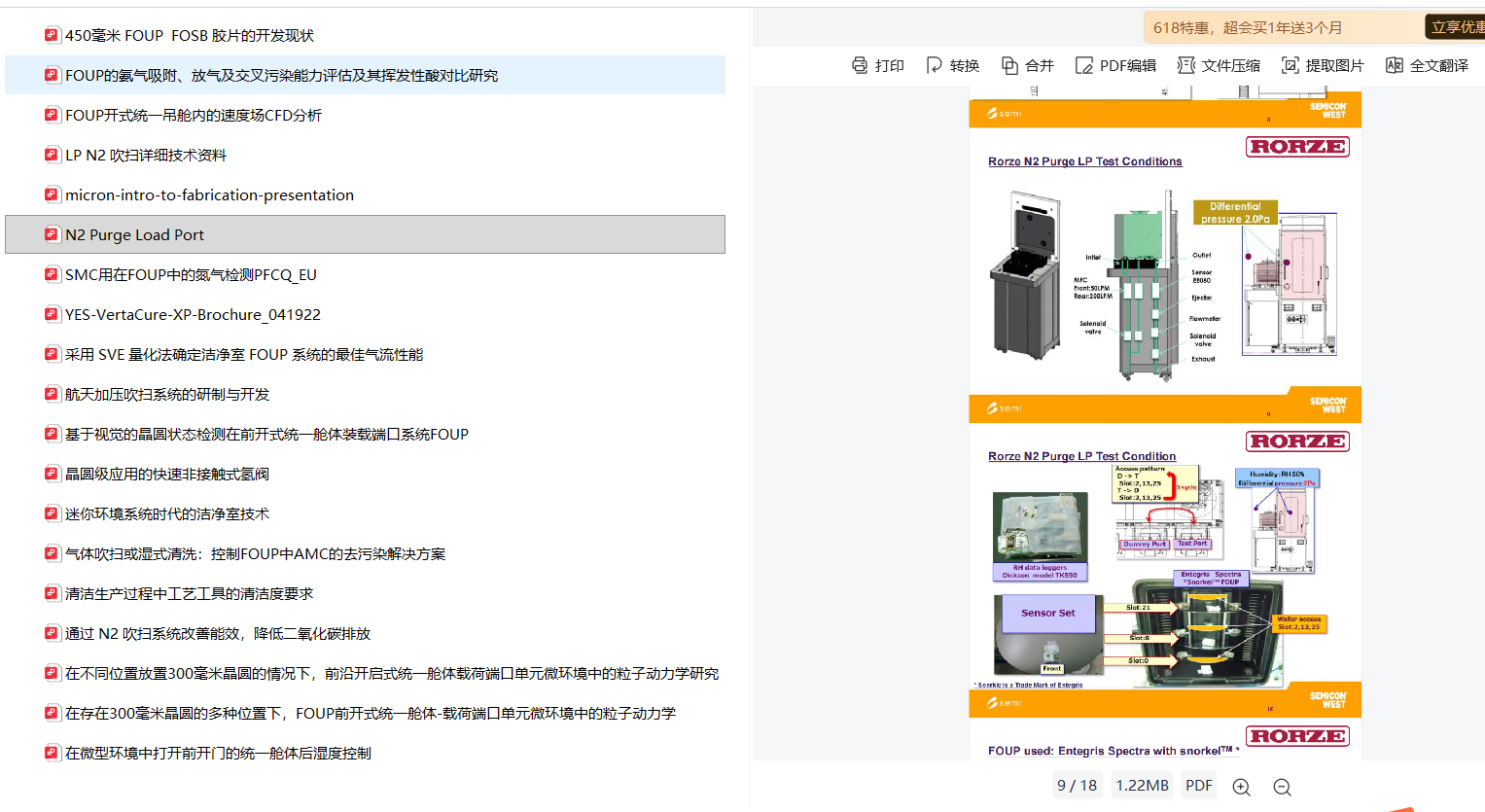

FOUP 底部通常留有专用的充气阀和排气阀，这些阀门内部通常带有单向弹簧止回结构。Load Port 的 Stage必须精准地与这些接口对接。
充排气阀的物理数量：
2-Port 系统（传统）： 底部 1 个进气口（通常在左前或右前），1 个排气口（在对角线位置）。置换效率较低，容易产生气流死角。
4-Port 系统（主流高效）： 底部 2 个进气口，2 个排气口；或者 3 进 1 排。通过多点进气，迫使整个 FOUP 内部形成更均匀的流场。
充气针的弹性密封：
Stage 上的 N2 喷嘴通常采用高纯度的氟橡胶或全氟醚橡胶制成的锥形或平面密封垫。当 FOUP 被载台上的夹紧机构拉下时，依靠物理硬接触实现微正压密封，防止外界空气在吹扫时由于伯努利效应被吸入（吸入空气会导致 O2 浓度无法降至 ppm 级）。

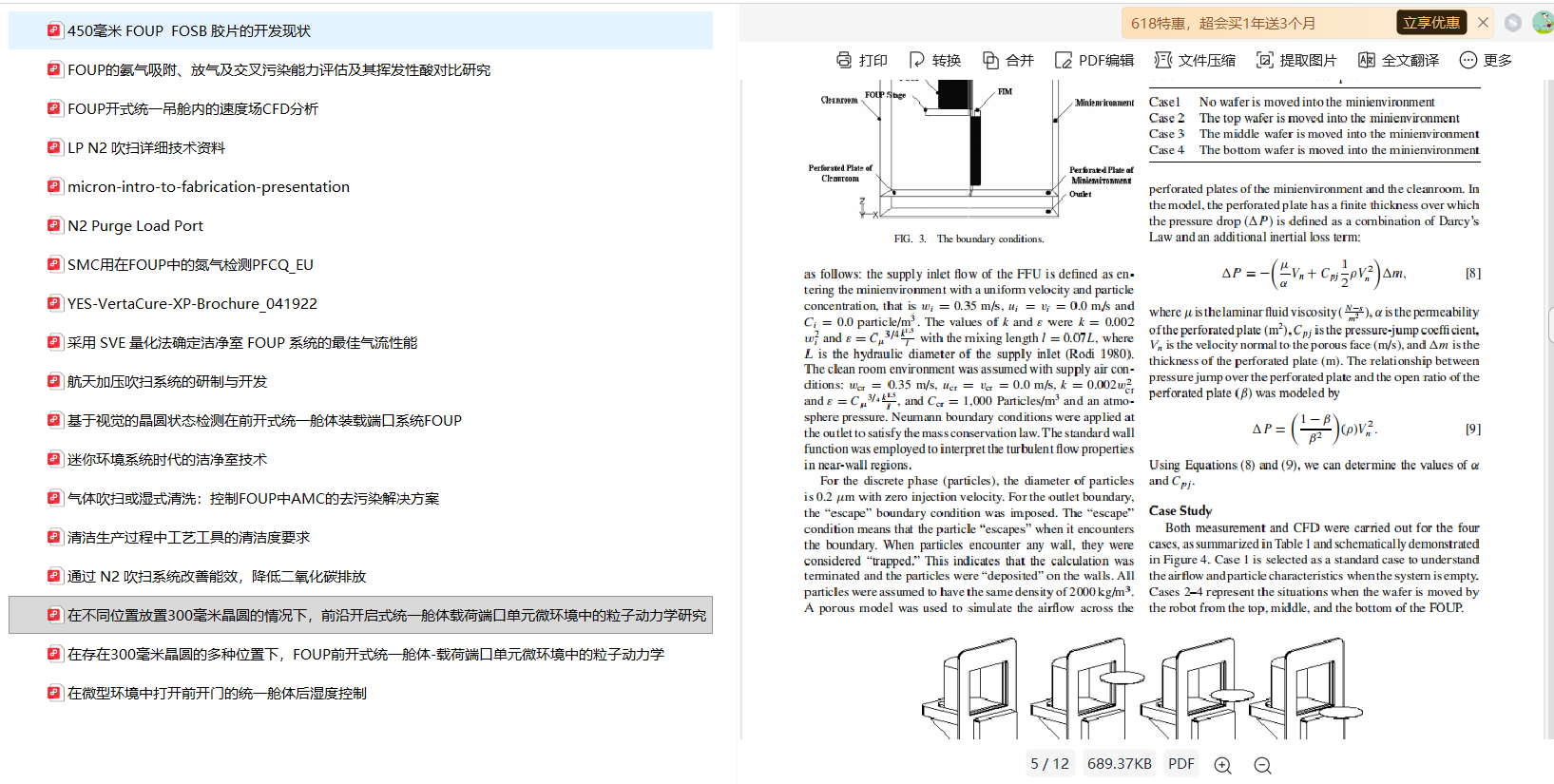

如果只是把氮气简单地吹进 FOUP，高压气流会直接冲向最近的槽位，然后由于紊流在局部形成涡流，而远离进气口的顶部和后方则会形成气流死区。

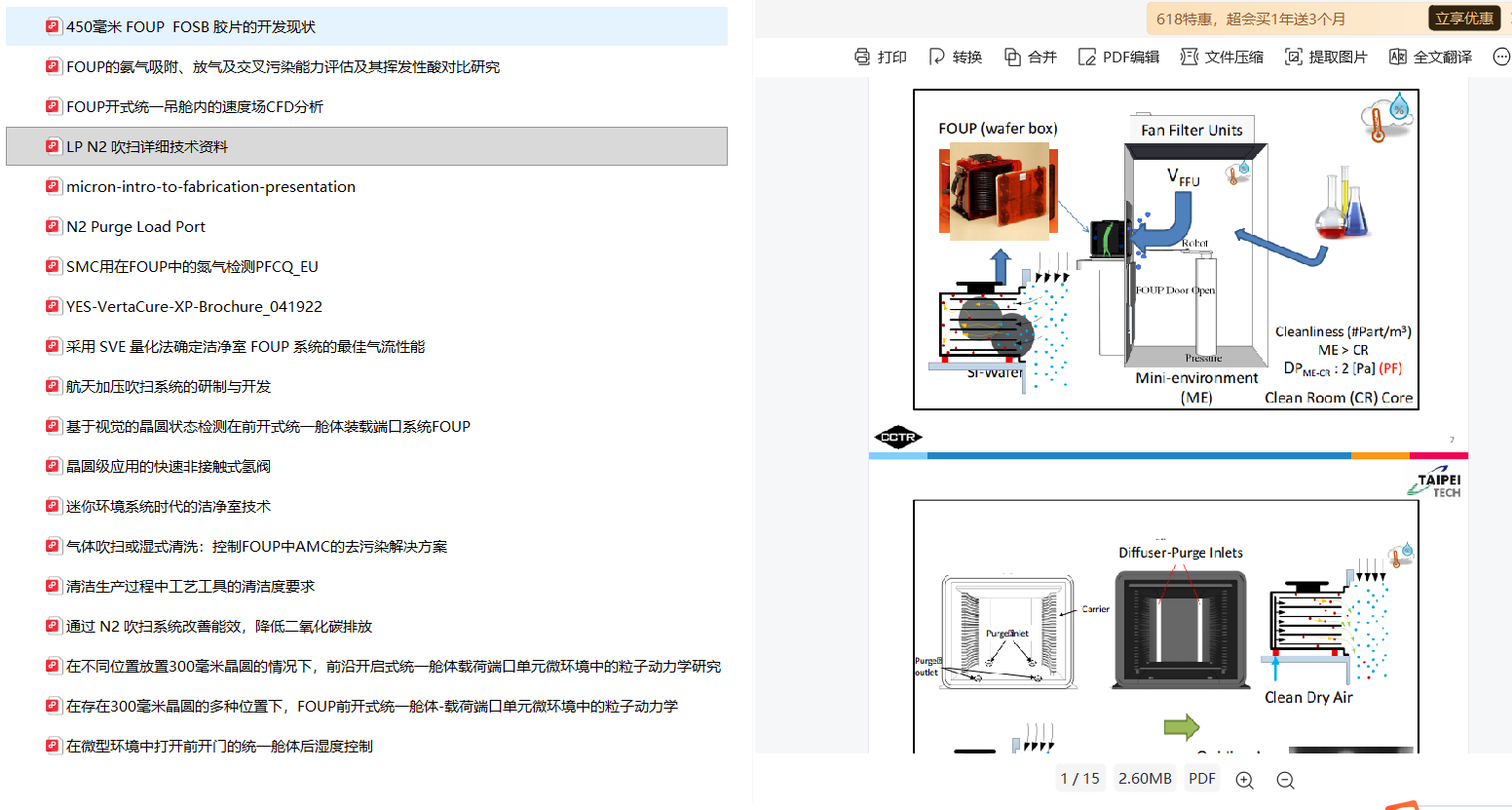

动能转化为静能： 气流刚进入 FOUP 时流速极高，必须在 FOUP 底部或通过 Load Port 内置的喷嘴管路，将其转化为均匀分散的慢速气流。
阶梯孔径/渐变流道： 在充气歧管上，远离进气总管的喷孔直径通常设计得比靠近总管的略大，或者流道横截面呈锥形渐变，以保证分配到各个喷孔的流量和压力绝对一致。

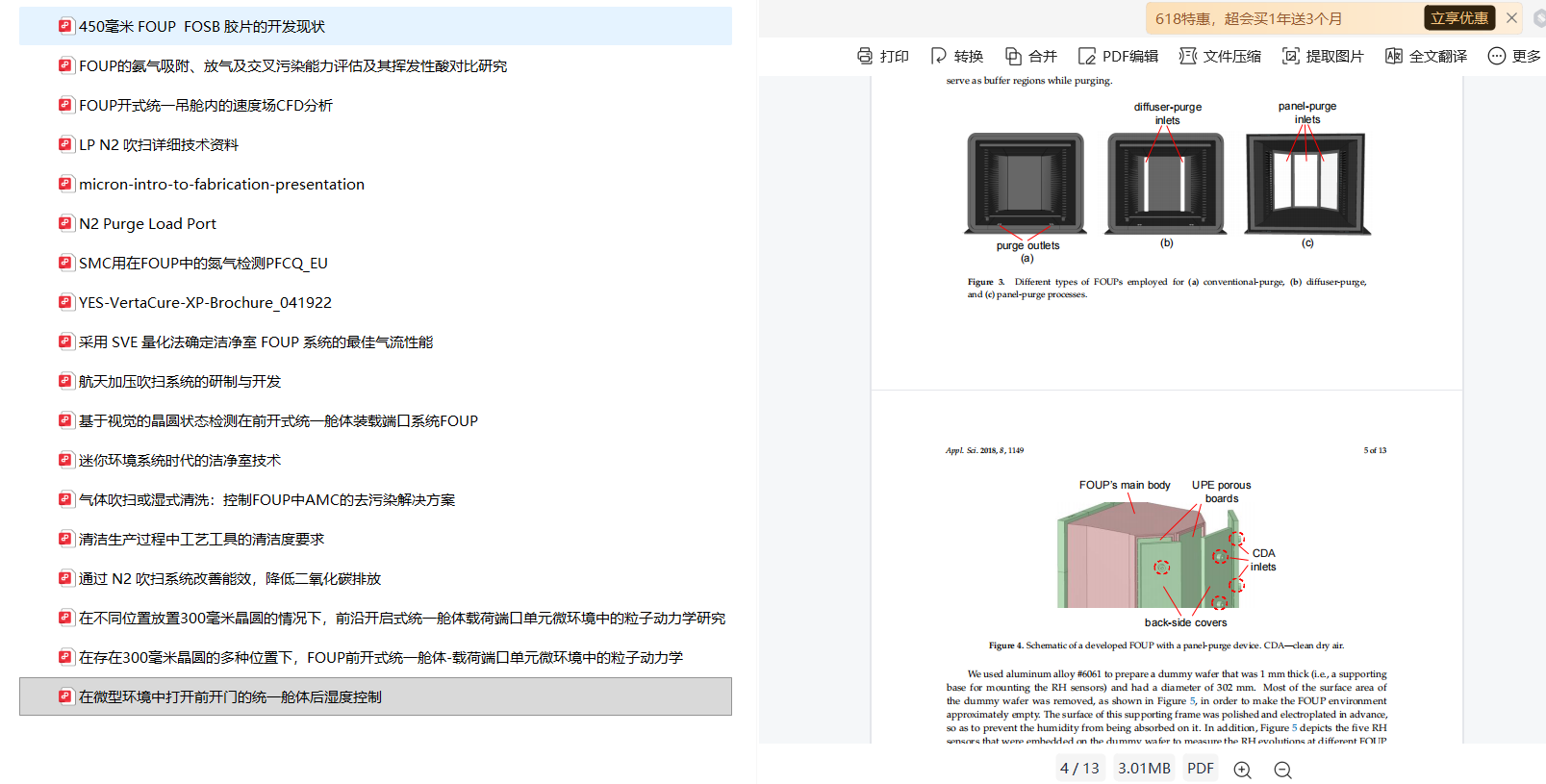

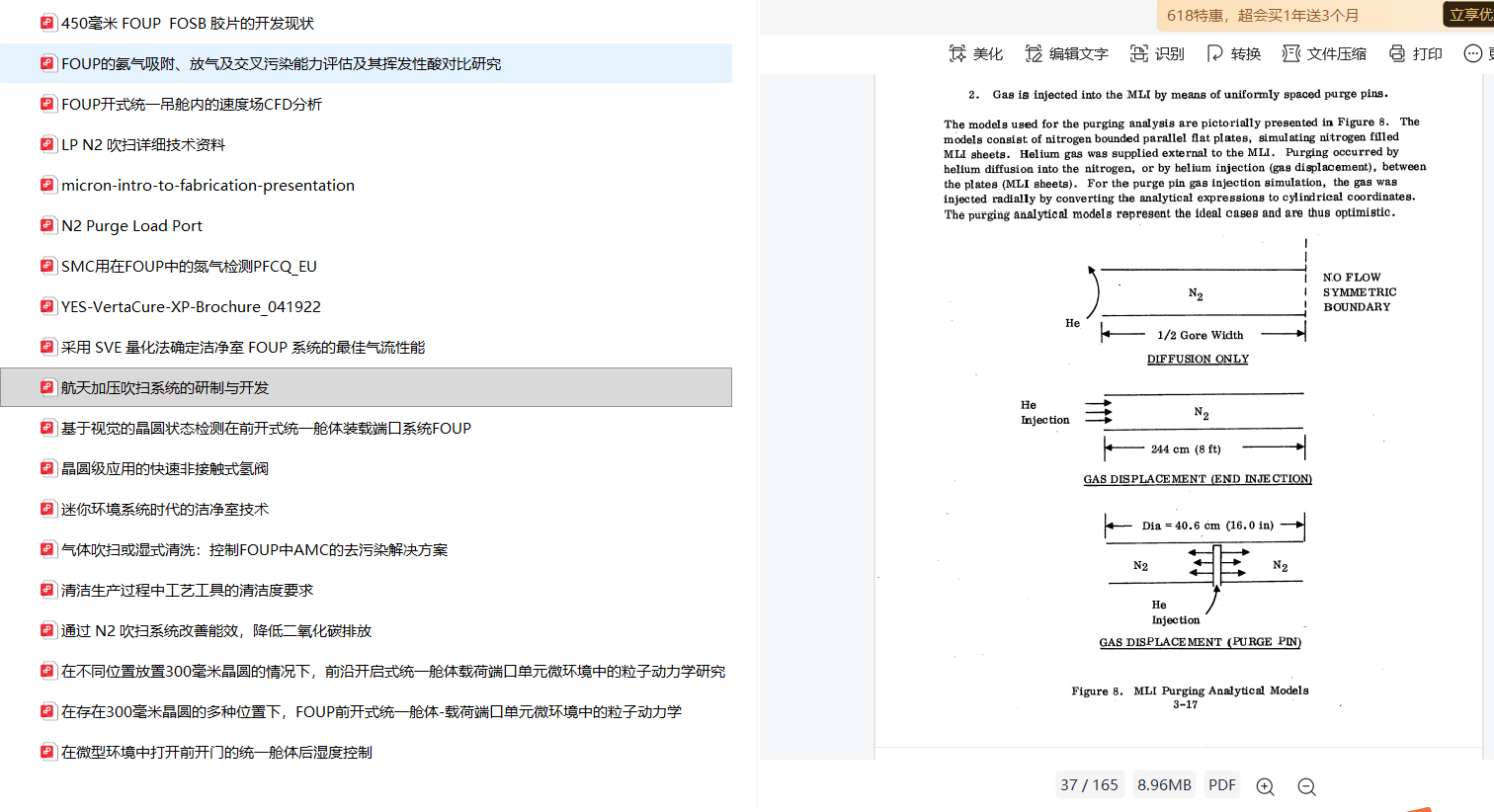

高效置换的理想状态是活塞式置换，即氮气像一堵墙一样，从一侧推着原有的空气从另一侧排出。

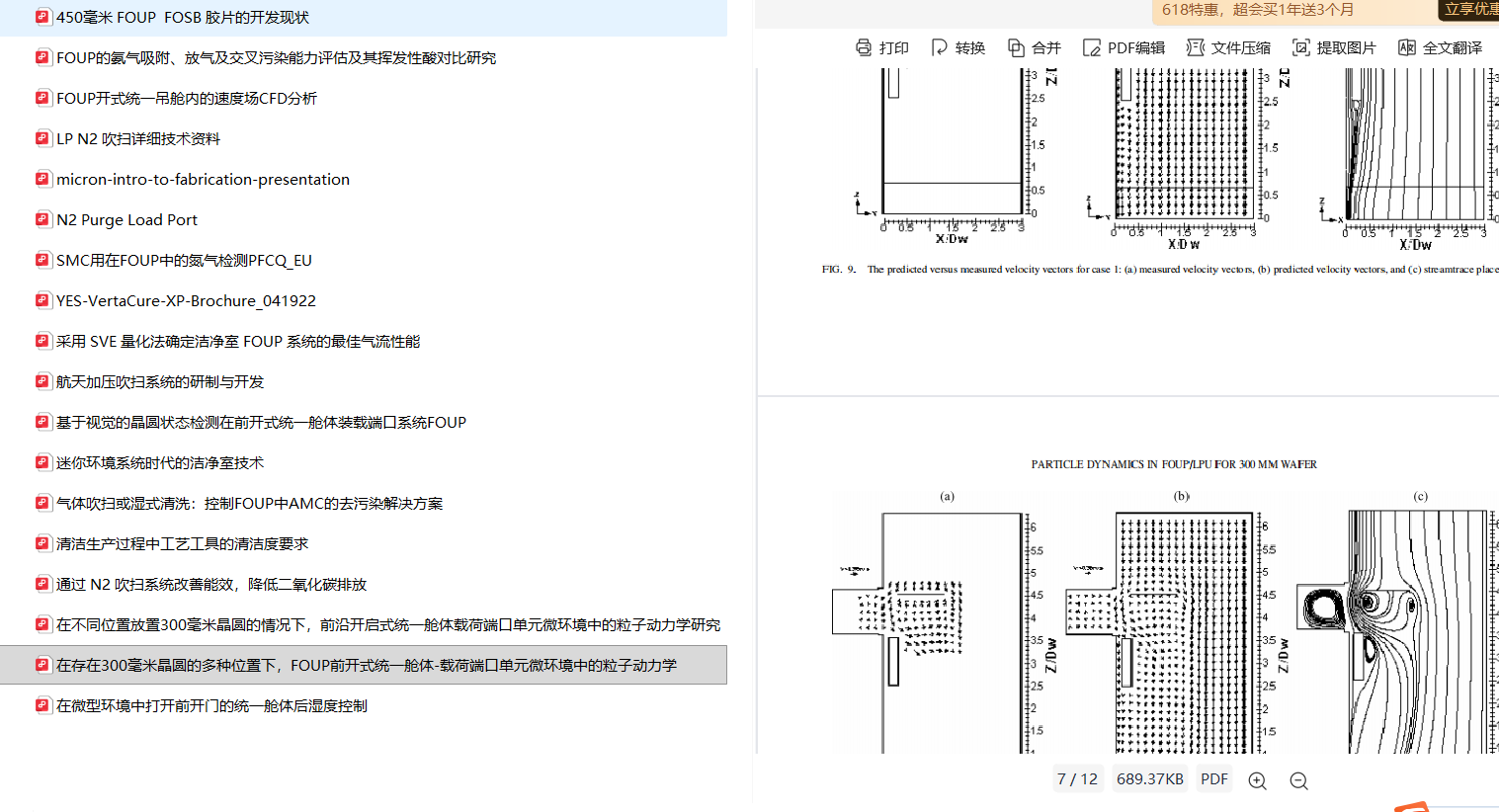

缝隙流场： 晶圆与晶圆之间的间隙通常只有 10mm 左右。设计时，CFD 仿真必须确保气体沿晶圆表面呈水平层流流动。
避免射流冲击： 如果进气速度过快形成射面射流，不仅会吹起颗粒物，还会导致气体绕过晶圆边缘直接流向排气口，发生短路，导致整体置换效率极差。
在结构和流道确定后，如何通过流体控制软硬件实现高效置换？行业内普遍采用大流量快速置换 + 小流量微正压维持的双阶段控制策略：

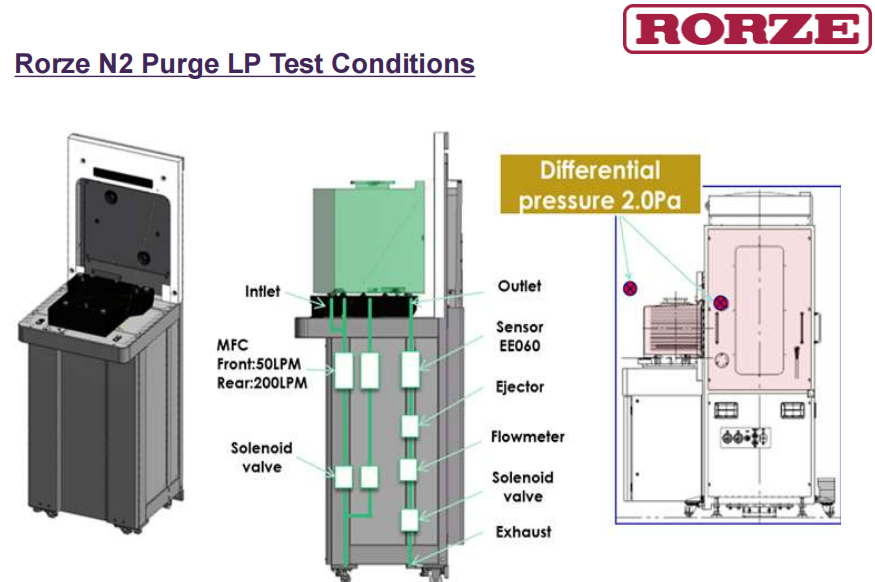

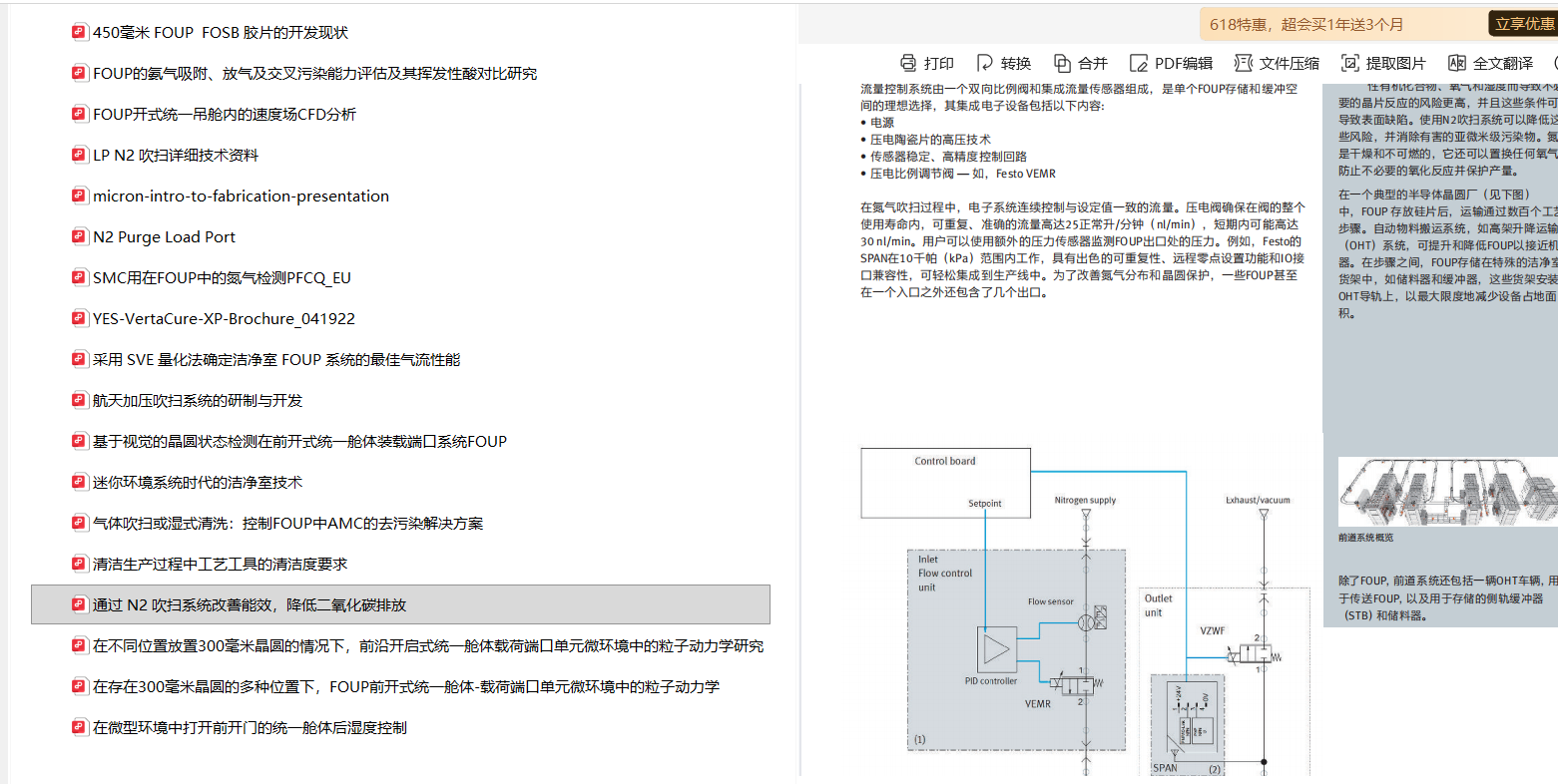

要支撑上述流场和策略的落地，Load Port 内部的管路控制架构需要严格考量：
超净过滤器： 氮气源即使纯度达到 99.9999%（6N），管路在气流高频冲击下也会产生微量金属颗粒。在进入 Stage 之前，必须配置过滤精度达到 0.003微米（3nm） 的全特氟龙（PTFE）或全金属烧结过滤器，确保吹扫不引入任何外界 Particle。

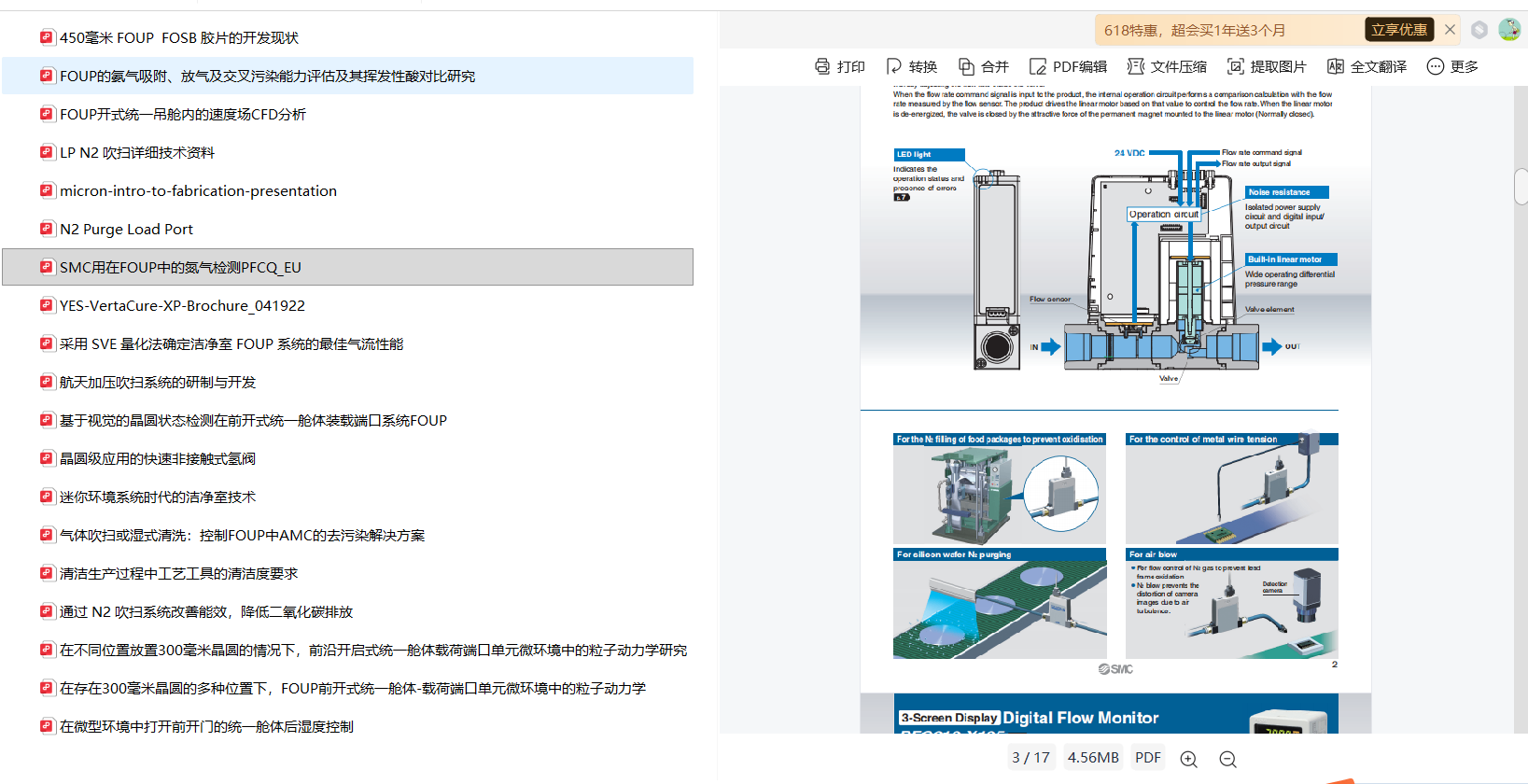

流量与压力闭环控制： 推荐采用比例阀质量流量控制器（MFC）配合高精度压力传感器。系统需实时监控充气背压。如果发生排气阀堵塞或 O-ring 密封失效，压力传感器能瞬间捕捉到异常压力波动（例如背压突然异常升高或跌落），从而紧急切断气流并报警，防止顶飞晶圆或大面积污染。
防静电考量： 高速干燥的氮气流在擦过晶圆表面和特氟龙（PFA）材质的 FOUP 槽位时，极易产生静电吸附。因此，部分高端 N2 Purge 系统会在管路末端加装在线式离子发生器，在中和气流静电后再注入 FOUP。
