资料描述

该技术替代传统会对环境造成污染且流程复杂的化学湿式清洗方法。

以下是内容总结:

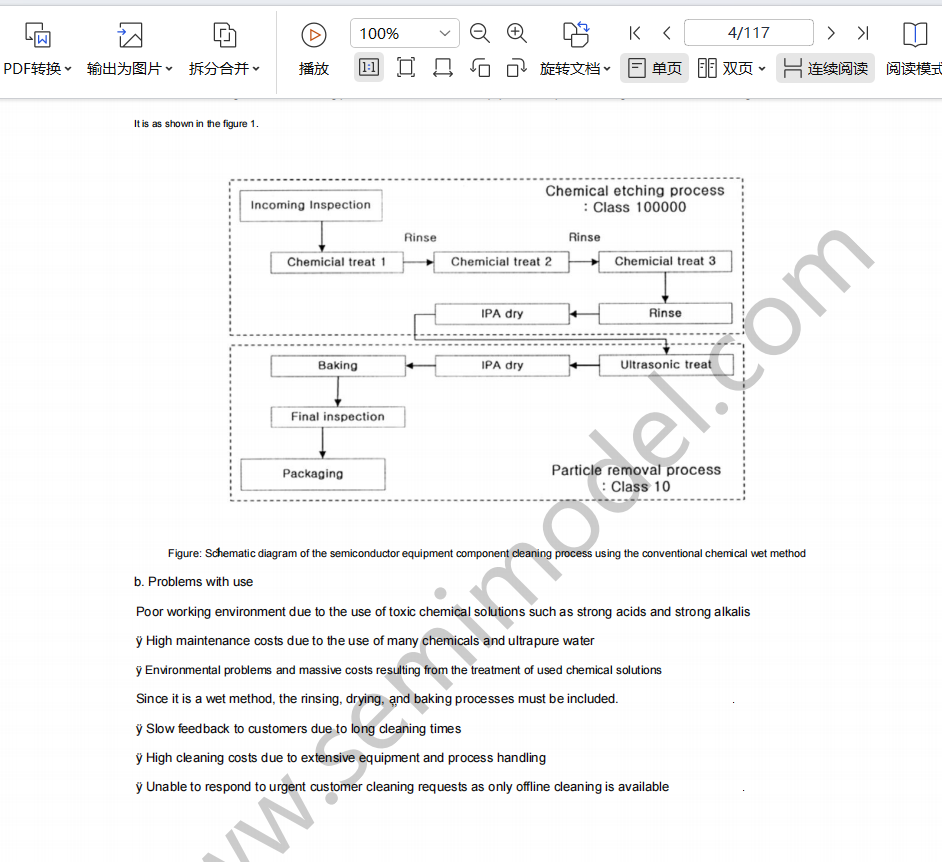

  • 传统清洗方法的缺点:传统的机械清洗(GBB、Scotch Brite)容易损伤零部件并造成二次污染;而化学湿式清洗(如RCA清洗)需要使用大量强酸、强碱及超纯水,不仅会产生有毒废液、环境问题和高昂的处理成本,还只能在厂外(Off-line)进行。

  • 干式激光清洗技术,利用紫外线(UV)去除有机/无机沾污层,利用激光诱导冲击波去除微小颗粒。实现减少80%以上的消耗性开支、缩短50%以上的清洗时间,并支持在生产现场直接进行清洗。

 技术原理与核心内容

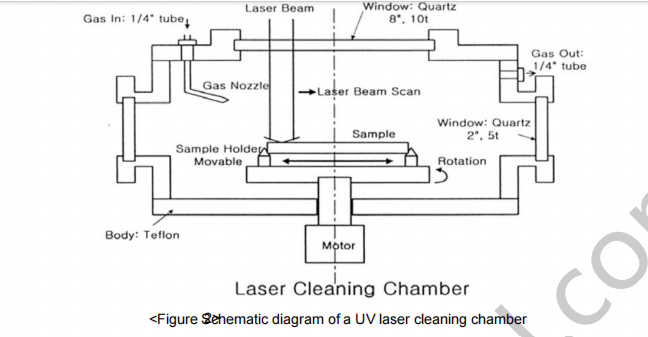

  • 紫外UV清洗原理:利用高能量的紫外光子能量(如KrF准分子激光或4th Nd:YAG激光)直接打破有机物或沾污层的化学键(光化学反应),实现无热损伤的选择性剥离。

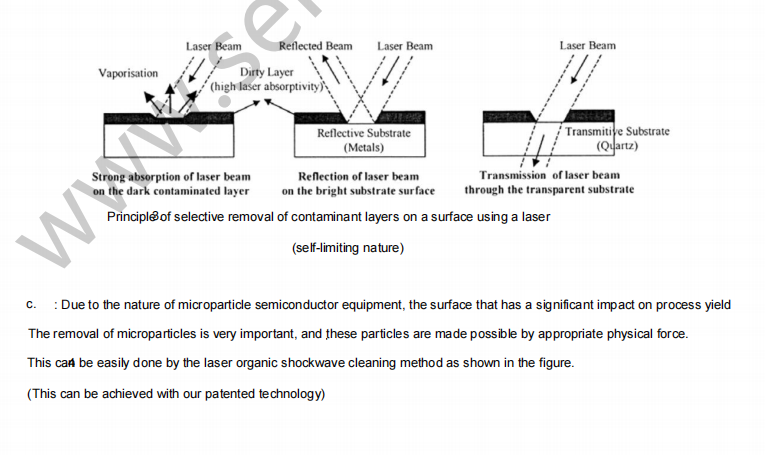

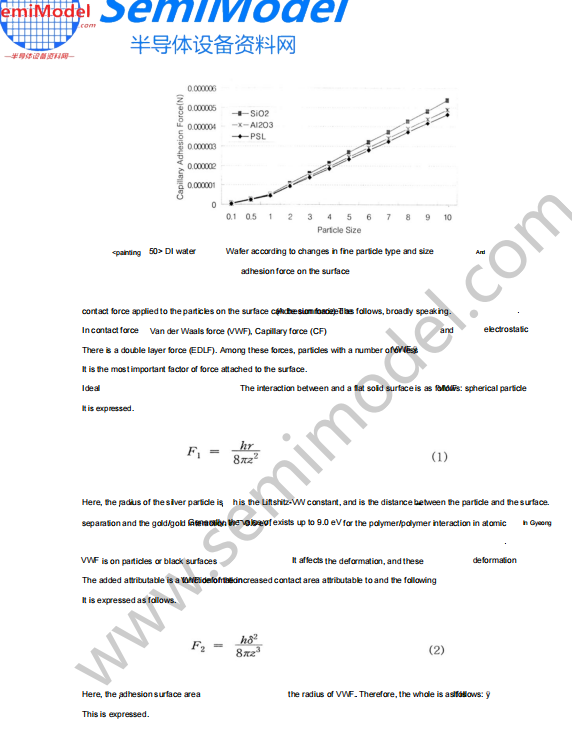

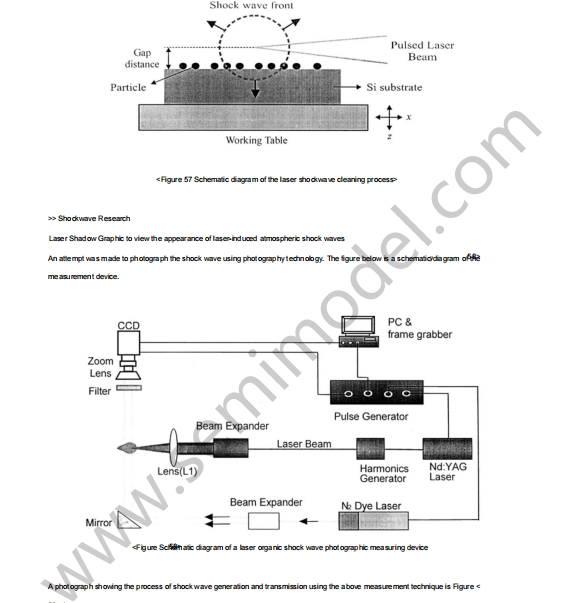

  • 冲击波清洗原理:通过高功率脉冲激光在空气中聚焦产生等离子体和强烈的冲击波,利用强大的拖曳力(Drag Force)将基板表面的微小颗粒(Submicron及Micron级)剥离。引入氩气(Ar)可以形成层流(Laminar flow),有效防止颗粒再次吸附。

  • 双系统(Dual System)协同:研究发现,先用紫外线打散或分解顽固/团聚的沾污,再结合冲击波清除微粒,配合调节激光与工件的间距(Gap distance),能够大幅提升清洗效率(部分指标可达99%以上)。

 主要应用对象

经过对不同材料和工艺参数的测试,该技术成功应用于多种半导体及LCD制造装备零部件的清洗:

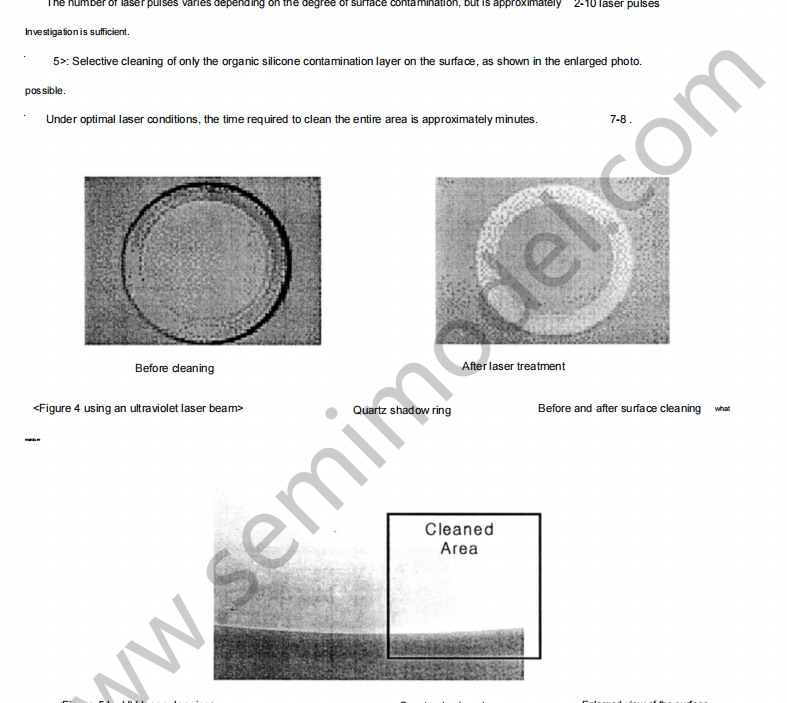

  • Quartz(石英)类部件:如 Suscepter、Shadow Ring、Disk。

  • 金属及其他部件:如 Al Shower Head、Ceramic Ring Confinement、半导体IC封装模具(Mold Surface,去除EMC残留)。

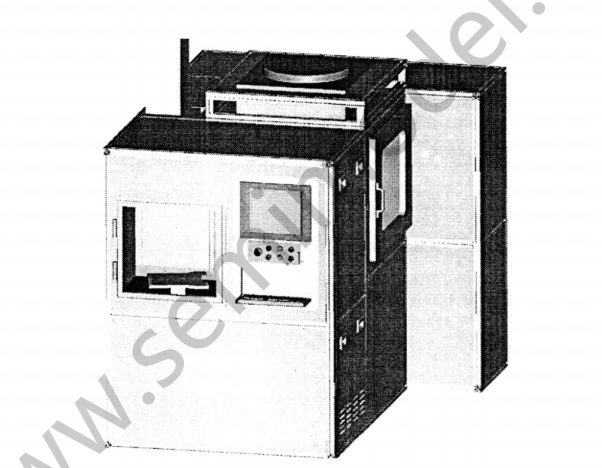

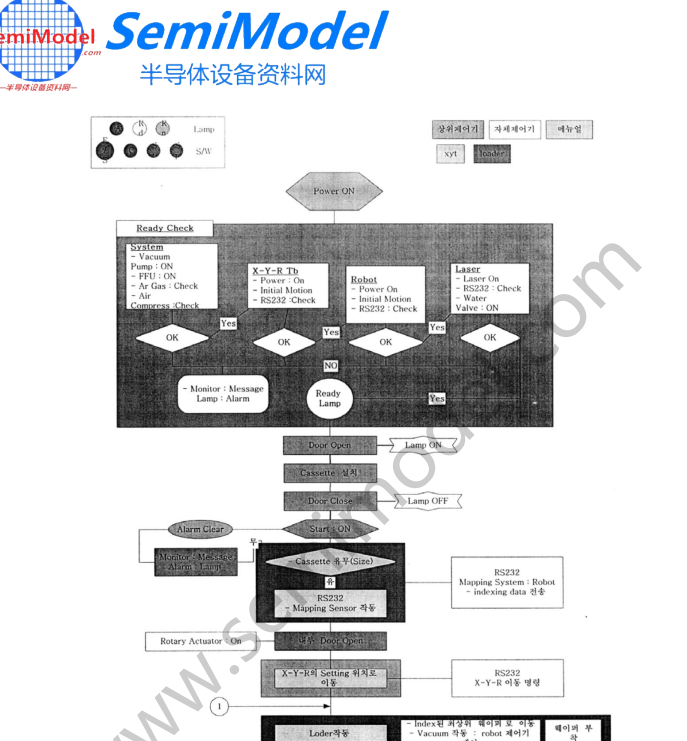

  1. 半导体晶圆/元件清洗系统:结合了紫外线与冲击波双束源,适用于8英寸(及可扩展)半导体晶圆的自动化高效干式清洗。

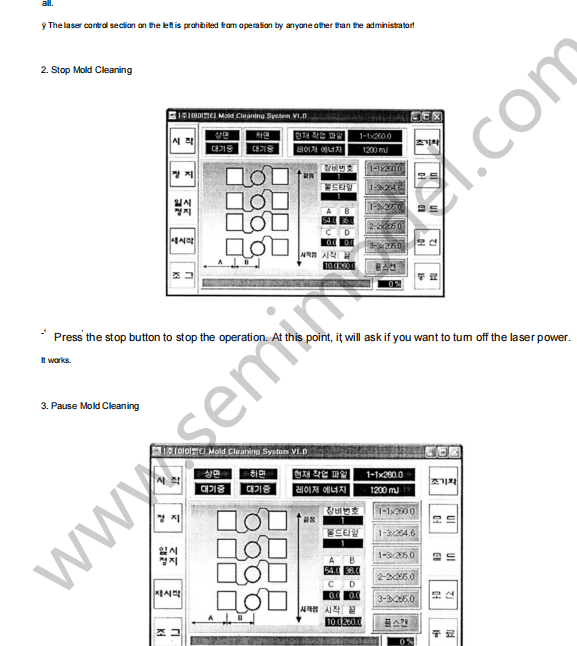

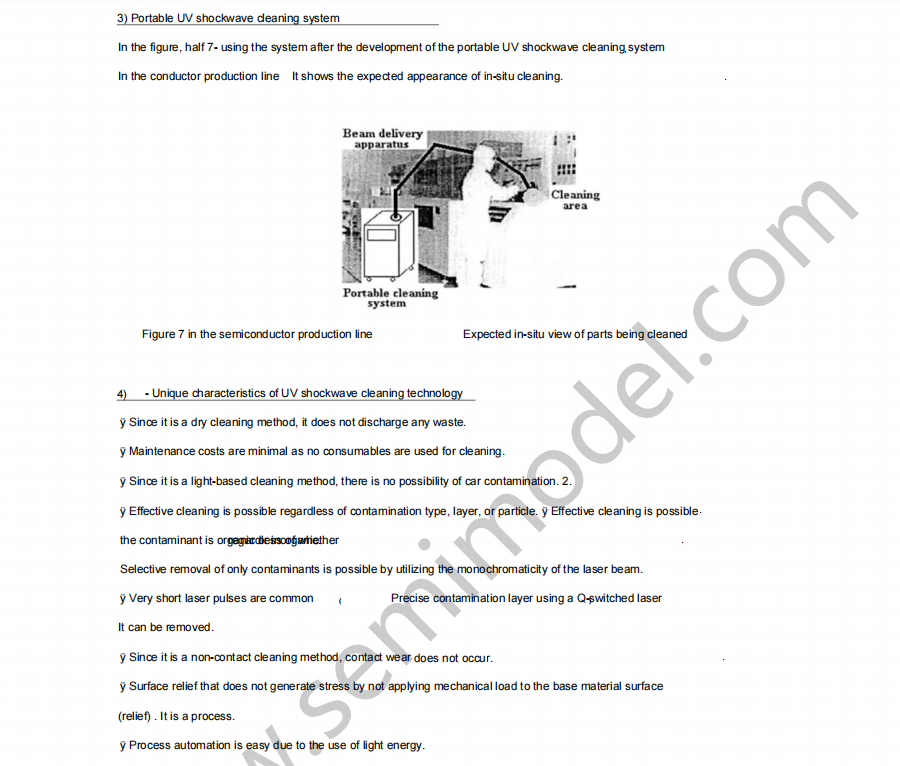

  2. 移动式半导体模具清洗系统:专为半导体封装模具表面树脂残留(EMC)清洗设计的小型移动式系统,具备友好的触摸屏操作和扫描功能,可直接在生产现场进行高效作业。
