VEECO先进封装湿法处理平台清洗机的一些资料分享
首页 >半导体设备资料 >晶圆处理:清洗-研磨-减薄 2024-01-31 报告错误错误问题可与客服联系,感谢您的支持! [上传图纸即可免费下载] 觉得本站不错记得分享给好友哦! 0
33

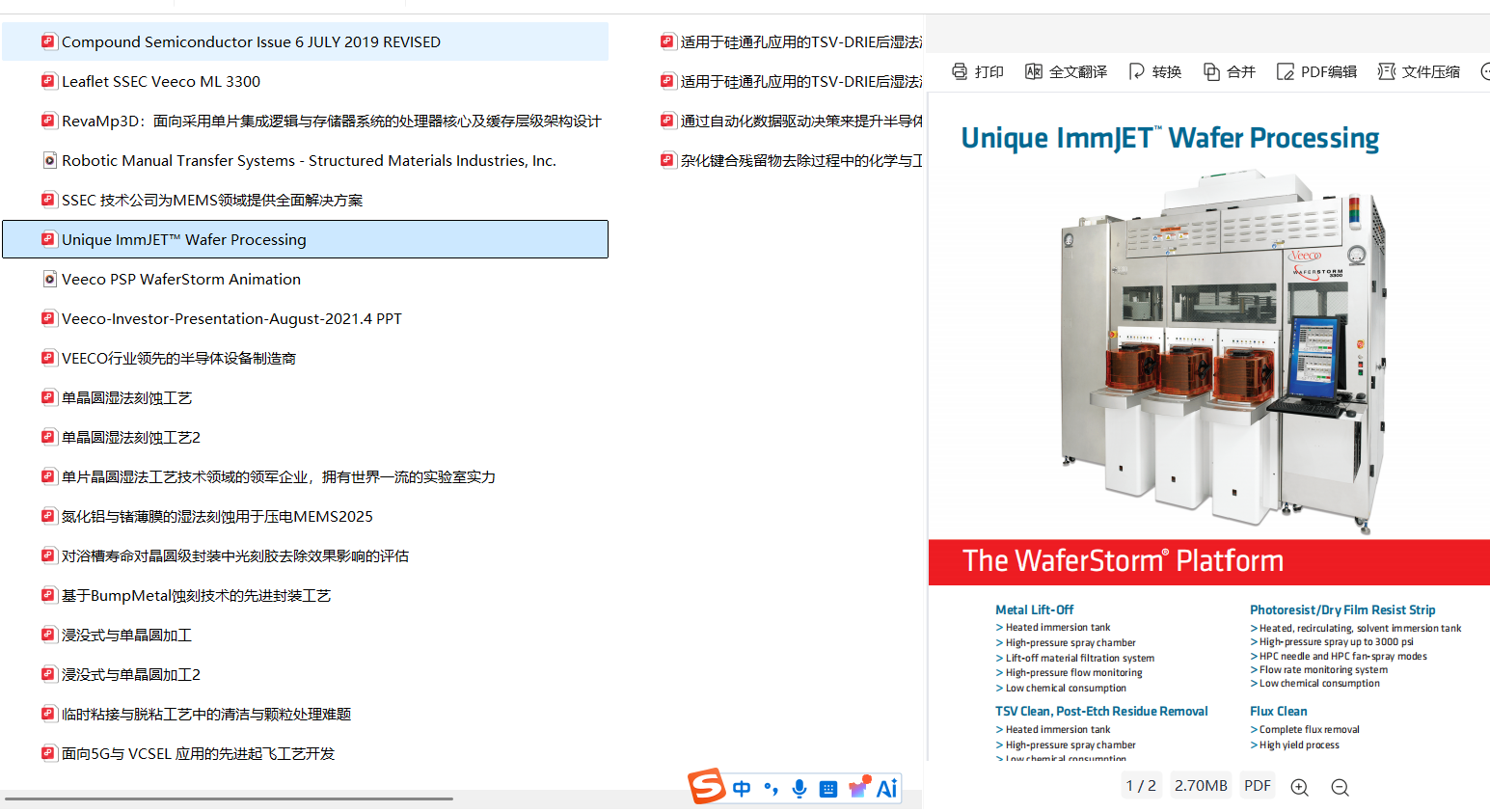

图纸预览图

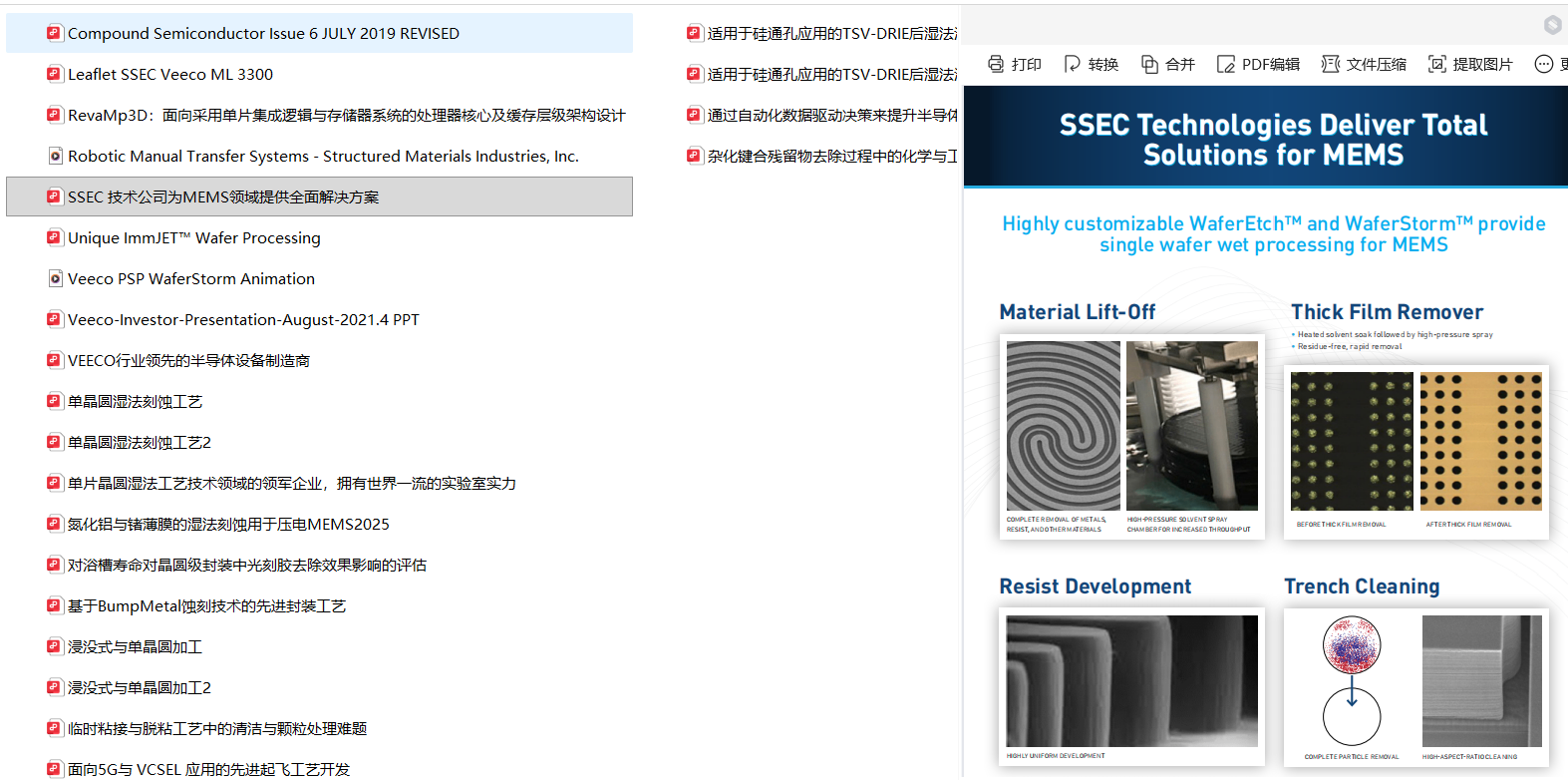

图纸预览图
资料描述

Veeco(维易科,纳斯达克 VECO)的半导体清洗设备主力是 WaferStorm® 湿法处理平台,属于溶剂型晶圆清洗 / 去胶设备,主打先进封装、MEMS、光电子、化合物半导体,核心专利技术 ImmJET™(浸泡 + 单片高压喷淋混合工艺)Veeco。

两大机型系列

  1. WaferStorm 3300 系列(量产机型)

  • 模块化堆叠腔室:1~10 腔,最多 8 个工艺腔,占地小

  • 兼容晶圆:50mm ~ 300mm,支持硅片、铌酸锂、蓝宝石、玻璃等基板

  • 自带化学品供给系统,批量浸泡 + 单片高压喷淋组合

  • 面向高产能产线:2.5D/3D 先进封装、TSV、凸块、金属剥离 MLO、光刻胶剥离、助焊剂清洗Veeco

WaferStorm ML(手动上料研发型)

  • 单腔,手动装片,用于研发、中试小批量样品,工艺开发验证

ImmJET™ 核心原理

批量浸泡 + 单片高压喷淋混合工艺

  1. 浸泡腔:热溶剂浸润、软化厚胶 / 金属剥离层 / 刻蚀聚合物残渣;

  2. 单片喷淋工位:最高 3000psi 高压扇形喷淋,把高深宽比结构内残留残渣冲掉; 优势:相比传统湿台(wet bench)纯浸泡,残渣去除能力更强;对比纯单片清洗,拥有更低单片成本 CoO,对精细、脆弱结构损伤更小,减少缺陷Veeco。

典型工艺应用

  • 光刻胶 / 干膜剥离 Photoresist / Dry Film Strip(厚胶难剥场景强项)

  • 金属剥离 Metal Lift‑Off (MLO):射频 GaN、化合物半导体主流设备

  • TSV 深孔刻蚀后聚合物残渣清洗

  • 先进封装助焊剂清洗 Flux Clean(微凸块、混合键合前清洗)

  • 临时键合层剥离、键合前表面预处理

  • MEMS、硅光、量子芯片衬底湿法表面处理

配套:Veeco PSP 单片刷洗清洗机(Scrubber)

同属 Veeco 湿法产品线,PVA 毛刷双面刷洗,搭配高速喷淋 HVS、兆声波,侧重颗粒去除;和 WaferStorm 互补:WaferStorm 偏溶剂残渣 / 有机剥离;PSP scrubber 偏颗粒水洗清洗Veeco。

市场定位

Veeco WaferStorm 不是前道 Fab 标准的 SPM、SC1/SC2 水溶液单片清洗机,强项是溶剂湿法、金属剥离、先进封装,全球 MLO 金属剥离领域市占率很高,IBM、各大代工厂先进封装产线都有导入案例Veeco。
