图纸格式为STP，赠送大量技术文件资料！(见右侧文件列表）对深入了解激光切割很有价值！晶圆切割分刀轮切割法和激光切割法，激光切割的精度更高!可以实现隐切！

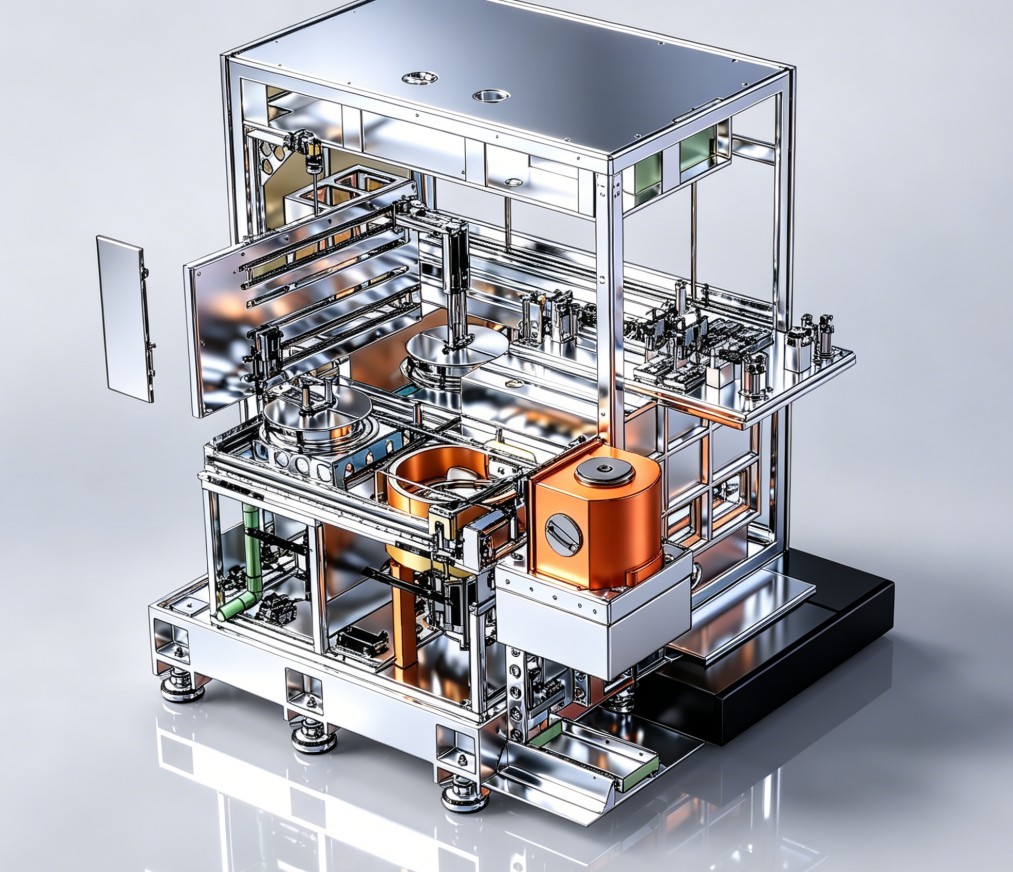

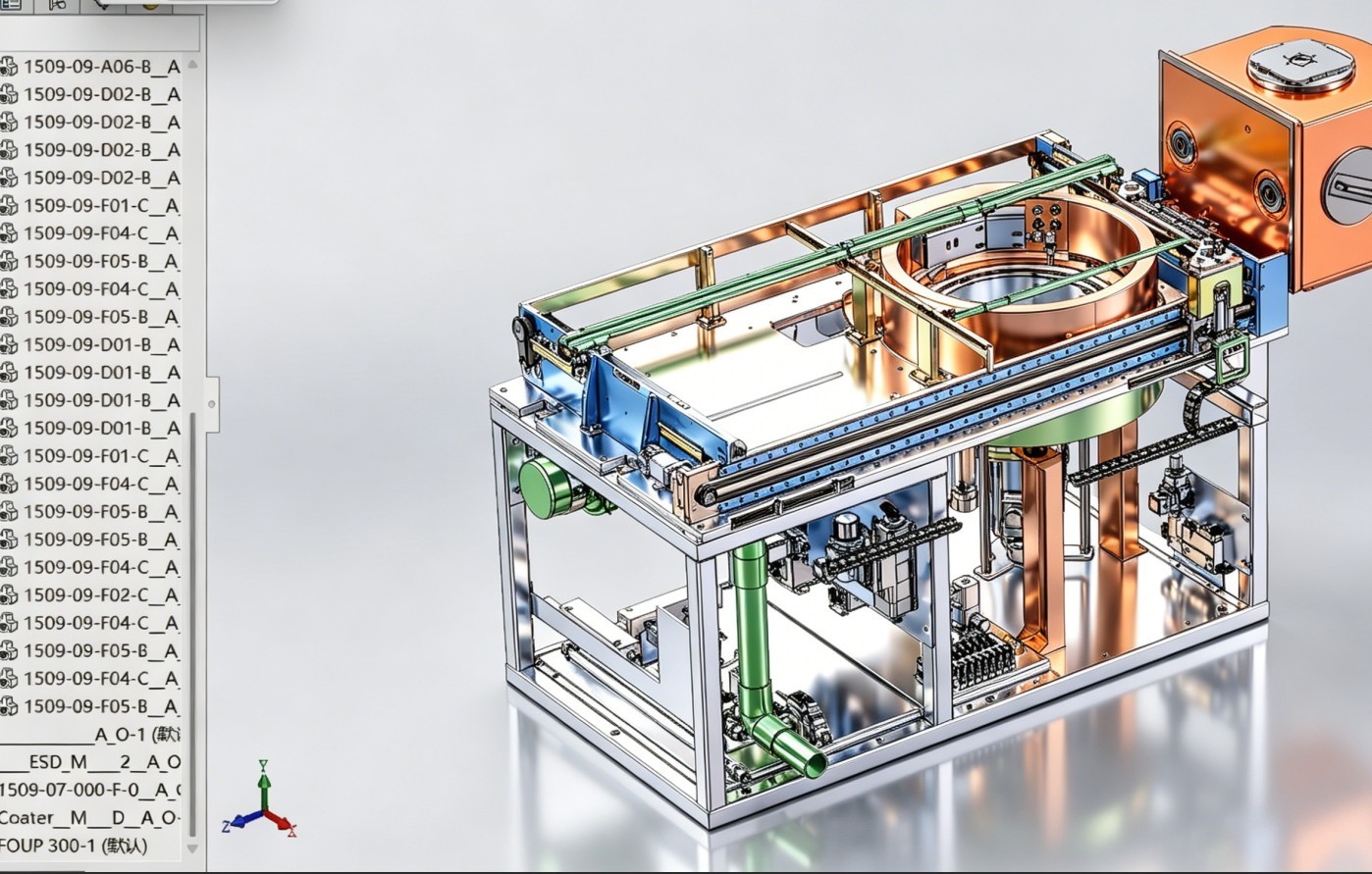

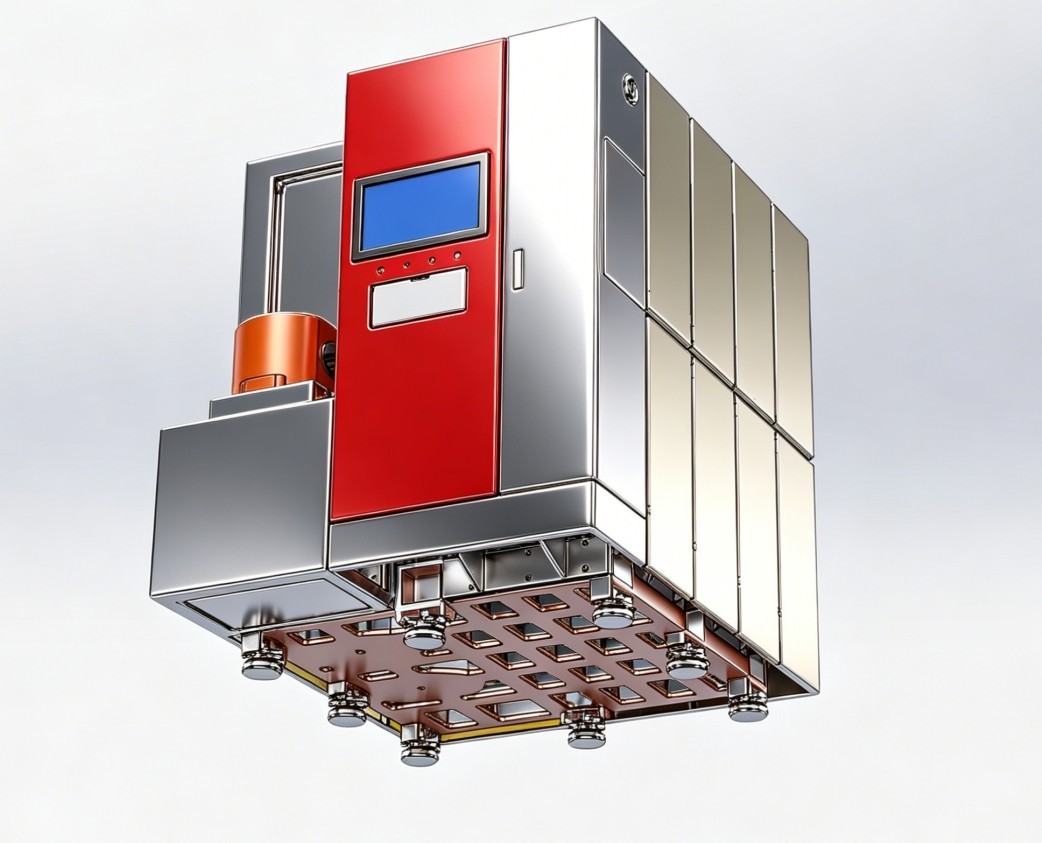

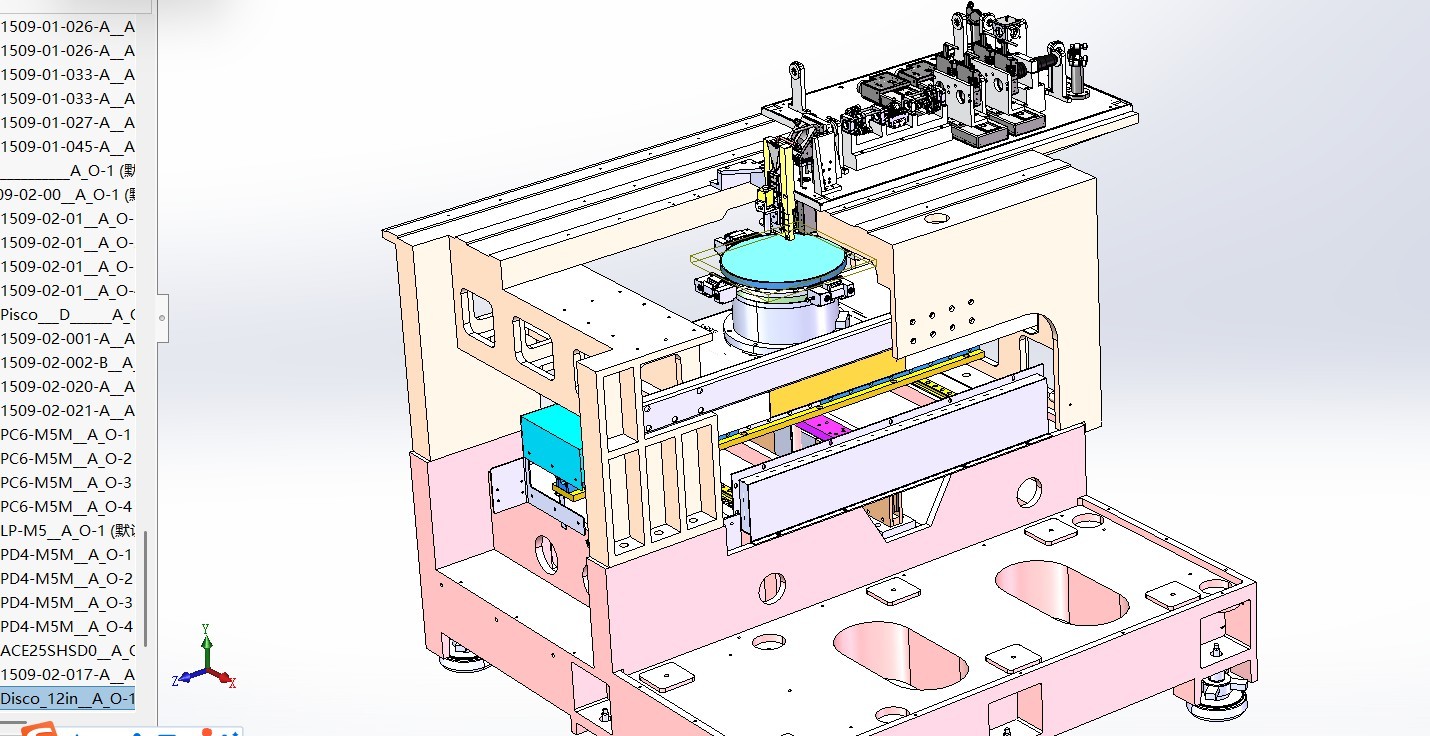

晶圆采用FOUT上料，机械手夹持到晶圆平台！对晶圆定位，！然后抓取到晶圆切割平台，切割平台采用DD马达旋转！晶圆CHUCK对晶圆吸取和边缘夹持！保证晶圆的稳定性！高功率激光对晶圆实现切割，整体结构采用铸造架子和梁，热稳定性和抗震性能最优！
附上视频供参考（来源ASM）
晶圆激光切割是半导体封装前段将晶圆分离为单颗芯片的非接触式精密工艺，核心分为激光消融切割（Ablation）与激光隐形切割（Stealth Dicing, SD）两大类，主打无应力、窄切缝、低崩边，适配超薄 / 大尺寸 / 硬脆材料（如 SiC/GaN）。
原理：短脉冲激光（紫外 / 绿光 / 红外）聚焦晶圆表面，直接汽化 / 熔化切割道材料，逐层去除直至切穿。
✅ 无需后续裂片，一步到位；适配任意厚度 / 异形切割。
❌ 表面有热影响区（HAZ）、微裂纹与碎屑污染；切缝约20–50 μm。
适用：厚晶圆、常规硅片、MEMS、激光开槽 + 刀片精切（复合工艺）。
原理：选用晶圆可透波长（如硅用 1064 nm 红外），聚焦于晶圆内部 10–50 μm深度，诱导材料改性形成改质层（SD 层）；后续扩膜 / 外力沿改质层精准裂开。
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |
晶圆激光切割机3D图纸和资料/DISCO-晶圆切割技术详细.pdf
|
1.48M |
| 2 |
晶圆激光切割机3D图纸和资料/IC 器件应用的芯片准备注意事项.pdf
|
7.69M |
| 3 |
晶圆激光切割机3D图纸和资料/Process-Optimazation-of-MEC.pdf
|
3.35M |
| 4 |
晶圆激光切割机3D图纸和资料/Silicon-Wafer-shaping.pdf
|
506.74K |
| 5 |
晶圆激光切割机3D图纸和资料/亚纳秒激光切割氮化镓晶圆：脉冲能量与激光脉冲间隔的影响.pdf
|
6.24M |
| 6 |
晶圆激光切割机3D图纸和资料/半导体设备图纸更多下载www.semimodel.com.pdf
|
290.75K |
| 7 |
晶圆激光切割机3D图纸和资料/基于激光的碳化硅晶圆制造技术——用于下一代高效功率电子器件.pdf
|
674.62K |
| 8 |
晶圆激光切割机3D图纸和资料/德龙激光（688170.SH）：精细微激光加.pdf
|
3.01M |
| 9 |
晶圆激光切割机3D图纸和资料/整机3D图Grooving_總.STEP
|
692.84M |
| 10 |
晶圆激光切割机3D图纸和资料/晶圆切割产生的异常缺陷：包含拾放加工流程的最新进展.pdf
|
3.4M |
| 11 |
晶圆激光切割机3D图纸和资料/研磨前的切片工艺：一种稳健的晶圆减薄与切片技术.pdf
|
696.02K |
| 12 |
晶圆激光切割机3D图纸和资料/硅片微加工技术的发展.pdf
|
759.56K |
| 13 |
晶圆激光切割机3D图纸和资料/碳化硅的切割技术.pdf
|
349.49K |
| 14 |
晶圆激光切割机3D图纸和资料/适用于多项目晶圆的多技术工艺掩模版布局规划器及晶圆切割规划器.pdf
|
703.59K |
| 15 |
晶圆激光切割机3D图纸和资料/５３２nm 平顶激光光束用于硅晶圆开槽的研究.pdf
|
6.14M |
| 16 |
晶圆激光切割机3D图纸和资料
|
0B |
