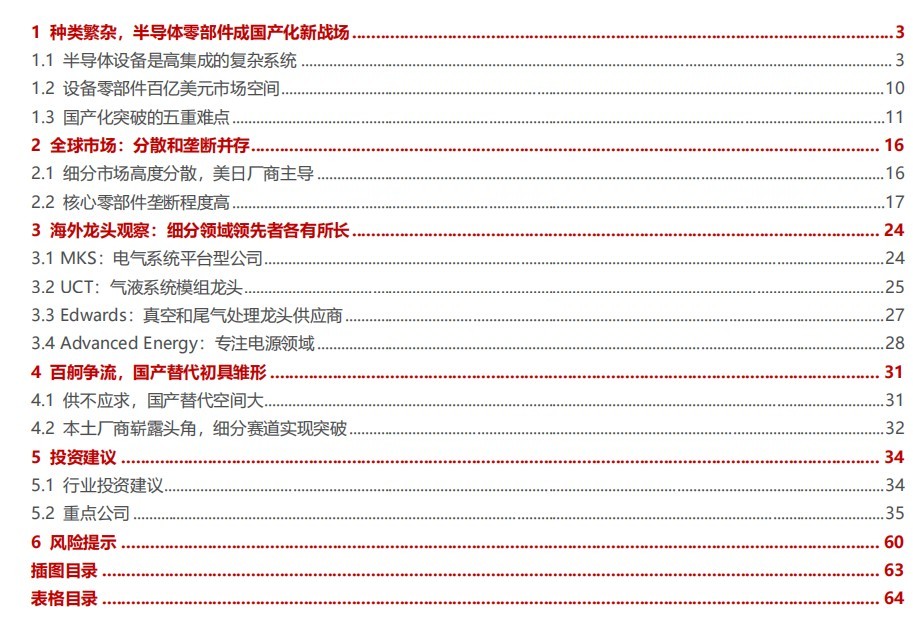

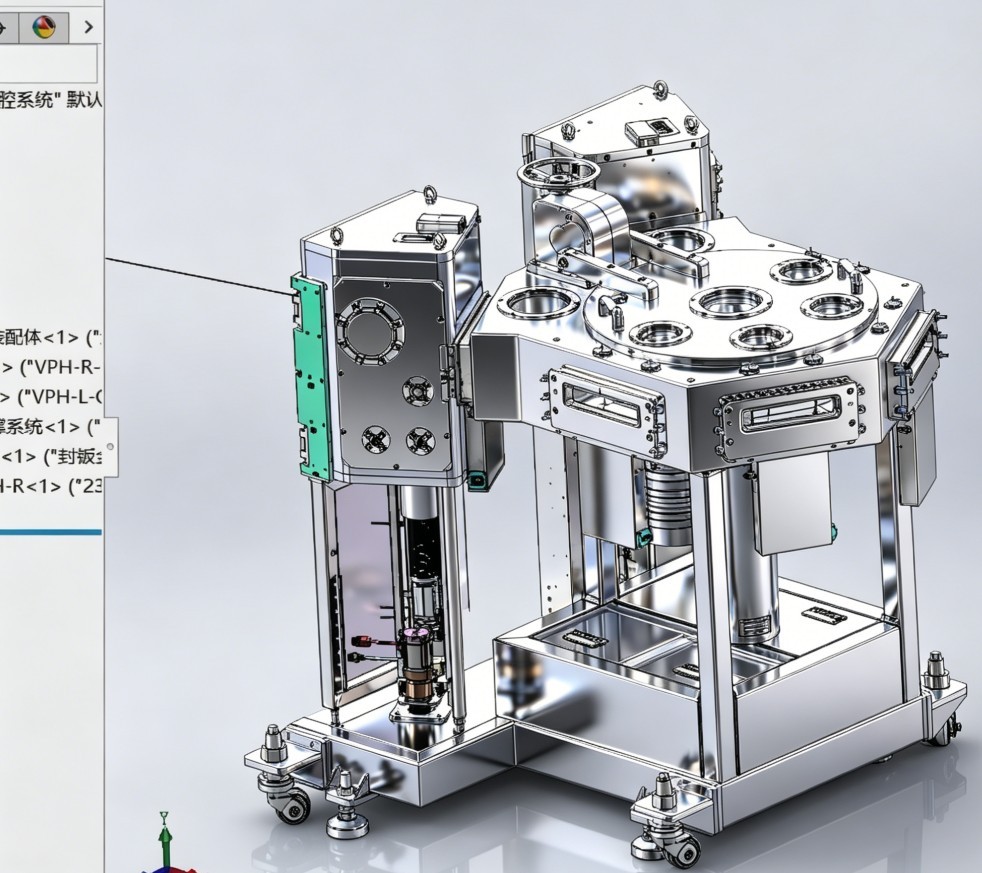

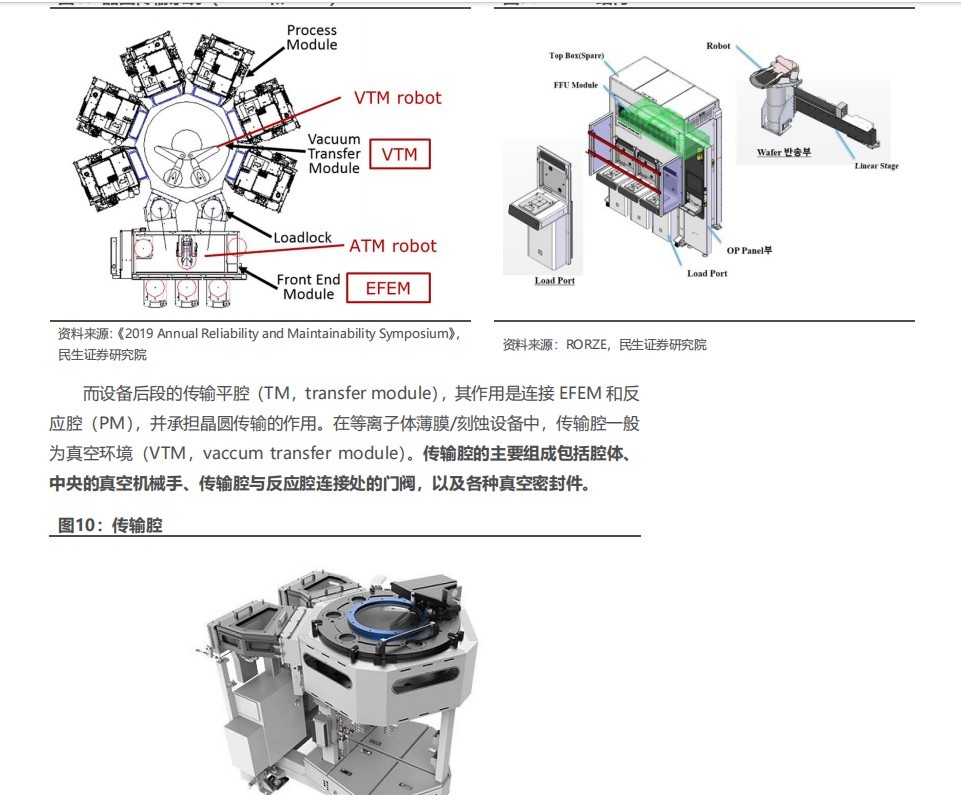

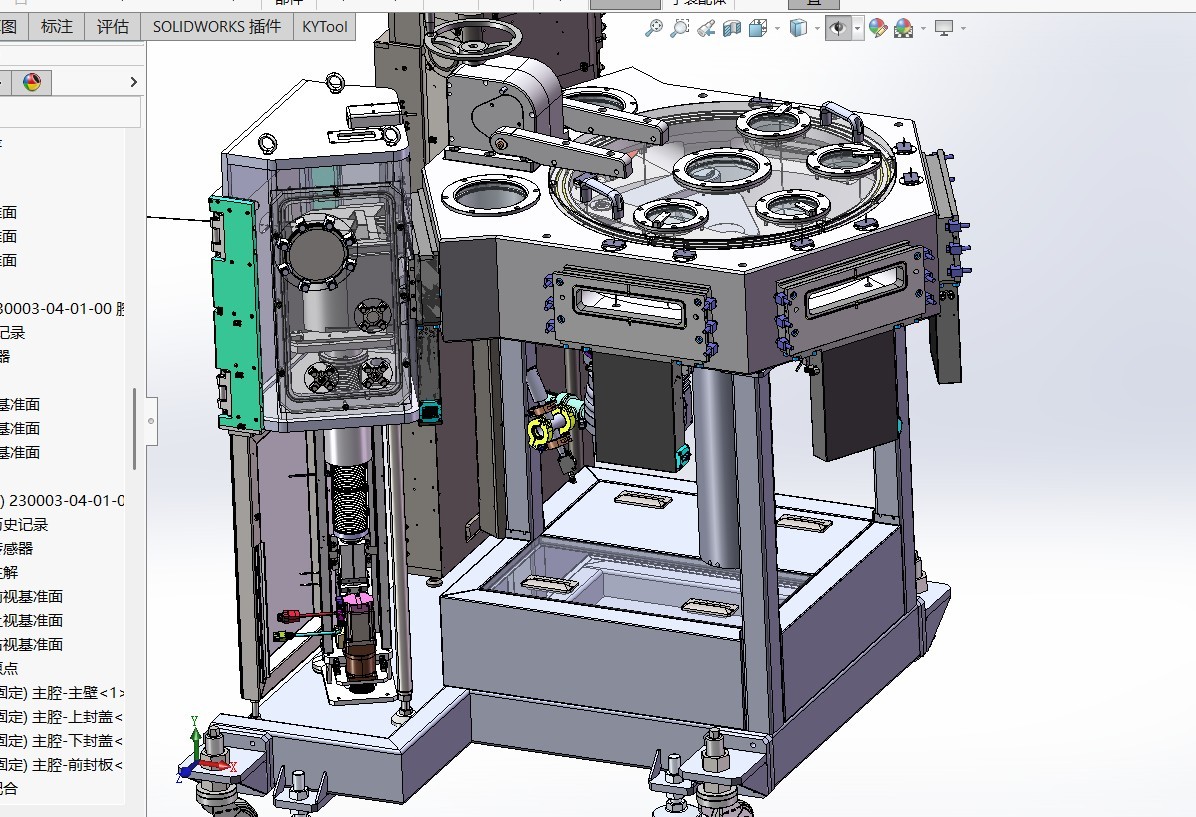

图纸为中性格式，任何三维软件都可以打开，业界半导体成熟模块的图纸，优化的十分的详细！赠送VTM行业报告一份！

在半导体前道制造（如等离子体刻蚀 Etch、薄膜沉积 CVD/PVD、离子注入）以及先进封装（如  混合键合、高性能 3D TSV 工艺）中，真空传输模块（Vacuum Transfer Module, VTM） 是多腔体集群设备的核心硬件骨骼。

它的作用是：在不破坏超高真空环境的前提下，实现晶圆在不同工艺腔体（之间的高速度、高精度、零污染传输。

一、 VTM 的系统架构与应用

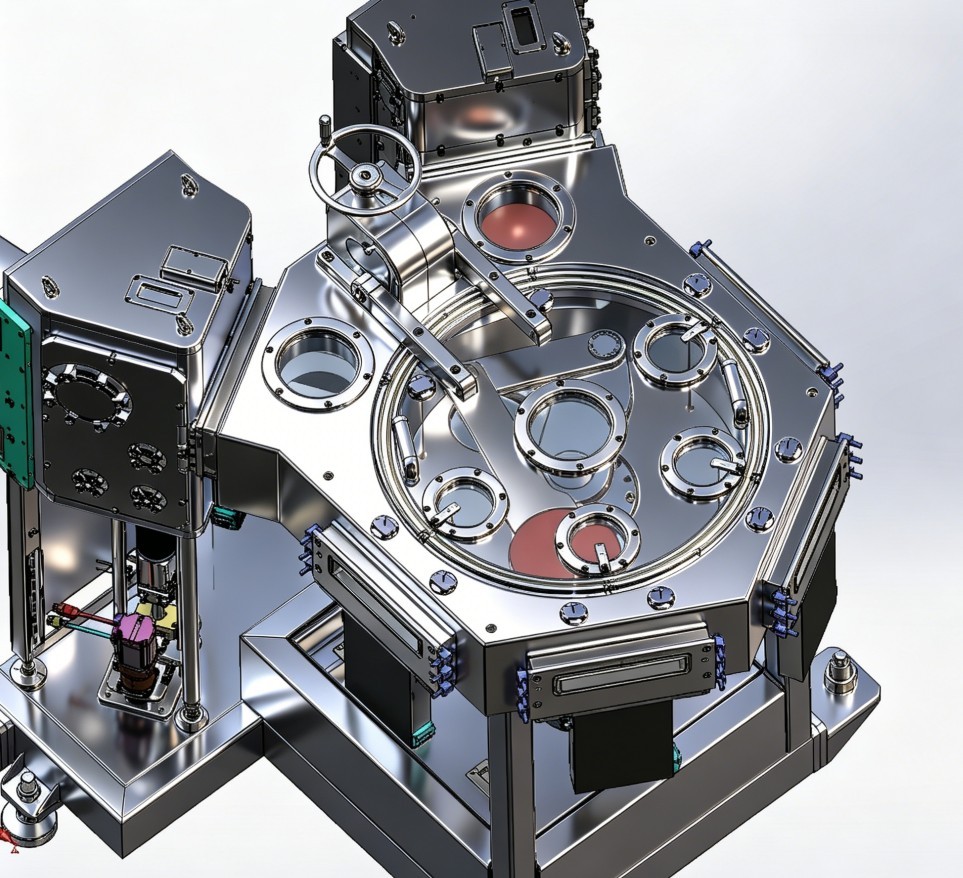

VTM 通常位于集群系统的中心，外观多采用四边形、六边形或八边形等多边形腔体设计（也称 Facet 面），四周像众星拱月一样环绕着各种功能模块。

1. 典型系统组成

• 真空传输腔（TM Chamber）： 核心刚性壳体，内部维持负压，提供各工艺腔的中央交汇平台。

• 真空机器人（Vacuum Robot）： VTM 的心脏，通常采用全伺服驱动。为了最大化提升 UPH（每小时产能），主流设备采用双臂（Dual Arm）结构，可实现“一把手取走旧晶圆，另一把手顺势放入新晶圆”的快速交换（Swap）。

• 真空插板阀（Slot Valve / Gate Valve）： 隔离 VTM 与工艺腔或锁气室的“闸门”。晶圆通过时开启，工艺进行时关闭，以防腔体间交叉污染或压力波动。

• 锁气室（Load Lock Chamber）： 介于大气（EFEM）与真空（VTM）之间的缓冲带，进行快速抽真空（Pump-down）和充氮气回压（Vent）。

2. 关键应用场景

• 多道连续薄膜沉积（PVD/CVD）： 避免晶圆在层与层沉积之间接触空气，防止表面发生不可控的原生氧化（Native Oxidation）或吸附微量水分。

• 先进封装高精度键合（Hybrid Bonding 等）： 混合键合对表面平整度和粒子（Particle）污染的要求近乎苛刻。VTM 能够提供极致干净的传输环境，配合前段的高精度对准。

二、 VTM 的核心关键技术

设计和开发 VTM，本质上是在解决“真空物理学、高动态高精度运动控制、以及零污染材料学”的交叉难题。

1. 极高真空度的保持与密封技术

• 动密封难题： 机器人的电机、轴承必须在真空腔外部，或者采用特殊的结构。

  • 传统方案： 采用 磁流体密封 传递旋转运动，既能保证气密性，又能实现无磨损的高速旋转。

  • 先进方案： 采用 DD 马达（直接驱动马达） 与中空轴结构，取消传动带，减少因机械磨损产生的微尘。

• 放气率控制： 真空腔体内部结构件（如机械臂、手指 Blade）不能使用普通的润滑脂或多孔材料。必须使用特殊的真空级氟素润滑脂，金属表面需经过电化学抛光（EP），以将材料自身的放气率降到最低。

2. 高动态下的动态对准与高精度控制

• 热变形补偿： 工艺腔（PM）内部往往伴随高温（例如几百摄氏度），机械臂手指（End-Effector）频繁出入高温区和低温区，会产生微米级的热膨胀。

• 纠偏技术：

  • 在 VTM 的各个 Facet（接口面）通常会配置 晶圆检测传感器。

  • 当机器人送片经过阀口时，传感器会动态捕捉晶圆边缘，计算出当前晶圆中心的实际偏差（Offset），并实时将数据反馈给控制系统（PC+PLC），在机械臂伸出（Extend）放片时进行动态位置补偿

3. 颗粒控制与材料技术

由于真空环境下没有空气对流，微尘一旦产生，会由于重力或静电直接吸附在晶圆表面。

• 手臂联动机构设计： 减少关节处的相对摩擦。目前先进机器人多采用独特的 3环连杆机构 或 Boomerang 结构，在缩短旋转半径（节省空间）的同时，优化关节处密封。

• 手指材质：

  • 普通工艺下使用石英或高纯铝合金。

  • 在高温或需静电吸附的场景下，采用陶瓷（Al2O3）甚至集成静电卡盘（ESC）功能的手指，以实现无滑动的高加速传片。

4. 气流动力学优化

锁气室从大气抽到真空，或者从真空充气到大气的过程中，气流的剧烈扰动最容易扬起腔体内部的微尘（称为 Turbulence 扬尘）。

• VTM 系统必须通过控制算法实现慢速抽充气与快速抽充气的平滑切换，既要压制扬尘，又要保证 UPH 产能不能往下掉。

三、 VTM 的硬件选型与系统参数指标

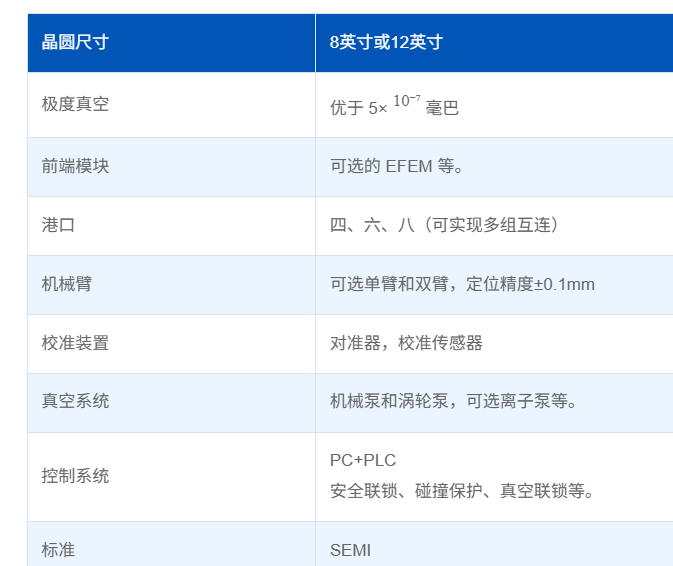

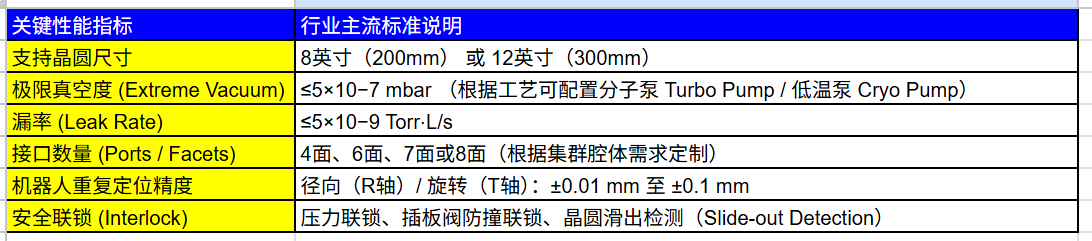

在实际评估或研发一个 VTM 模块时，业界标准的性能指标通常如下表所示：

四、 行业发展趋势

随着半导体制程走向更小纳米节点，以及高级 3D 堆叠技术的普及，VTM 正在发生以下技术演变：

1. 大数据与健康监测： 新一代 VTM 机器人（如部分大厂最新的真空机器人系列）内部开始集成大量的传感器，实时抓取电机的电流、振动频谱和轨迹磨损数据，利用 AI 算法在真空密封失效或皮带/轴承劣化前进行预测性维护。

2. 晶圆边缘/背面防护： 为防止机械接触对晶圆边缘带来的应力损伤，非接触式或极低接触面积的末端执行器正逐步导入真空传输。
