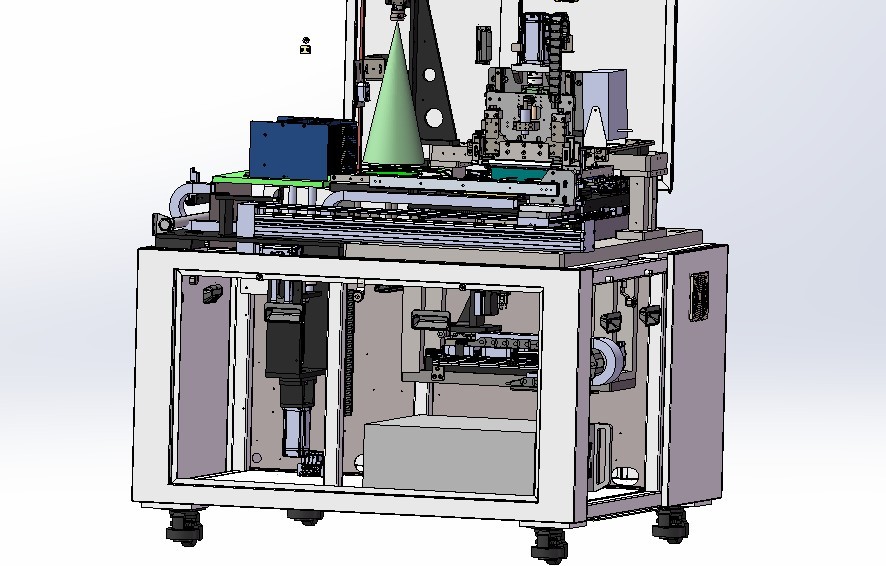

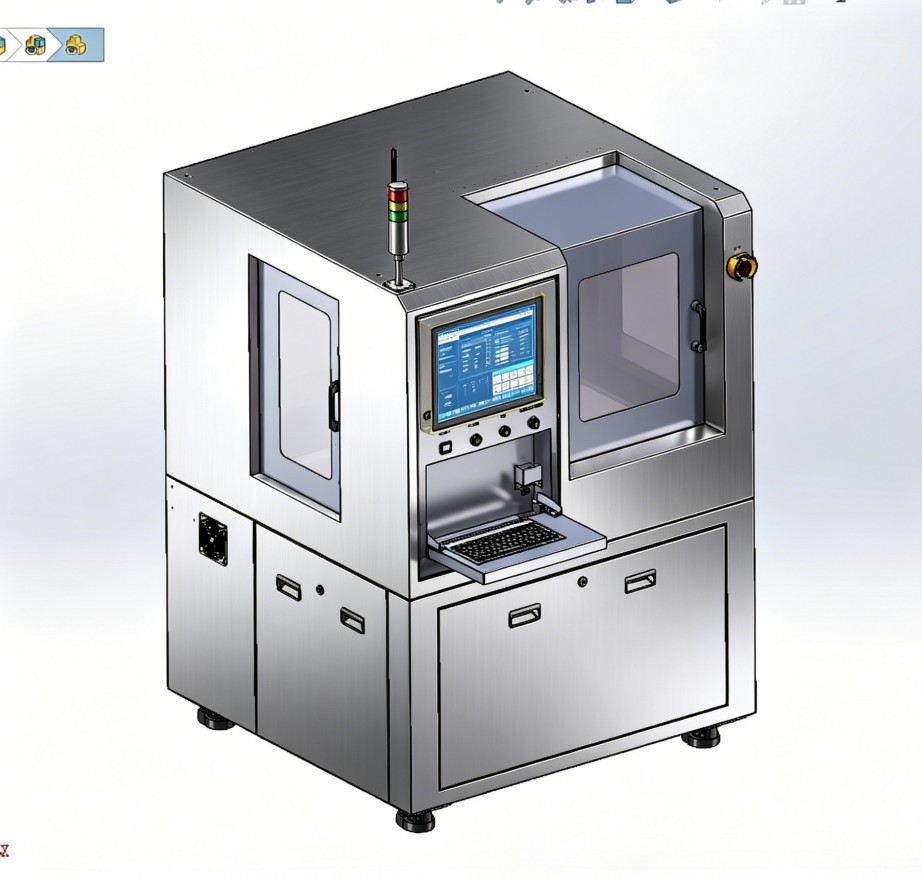

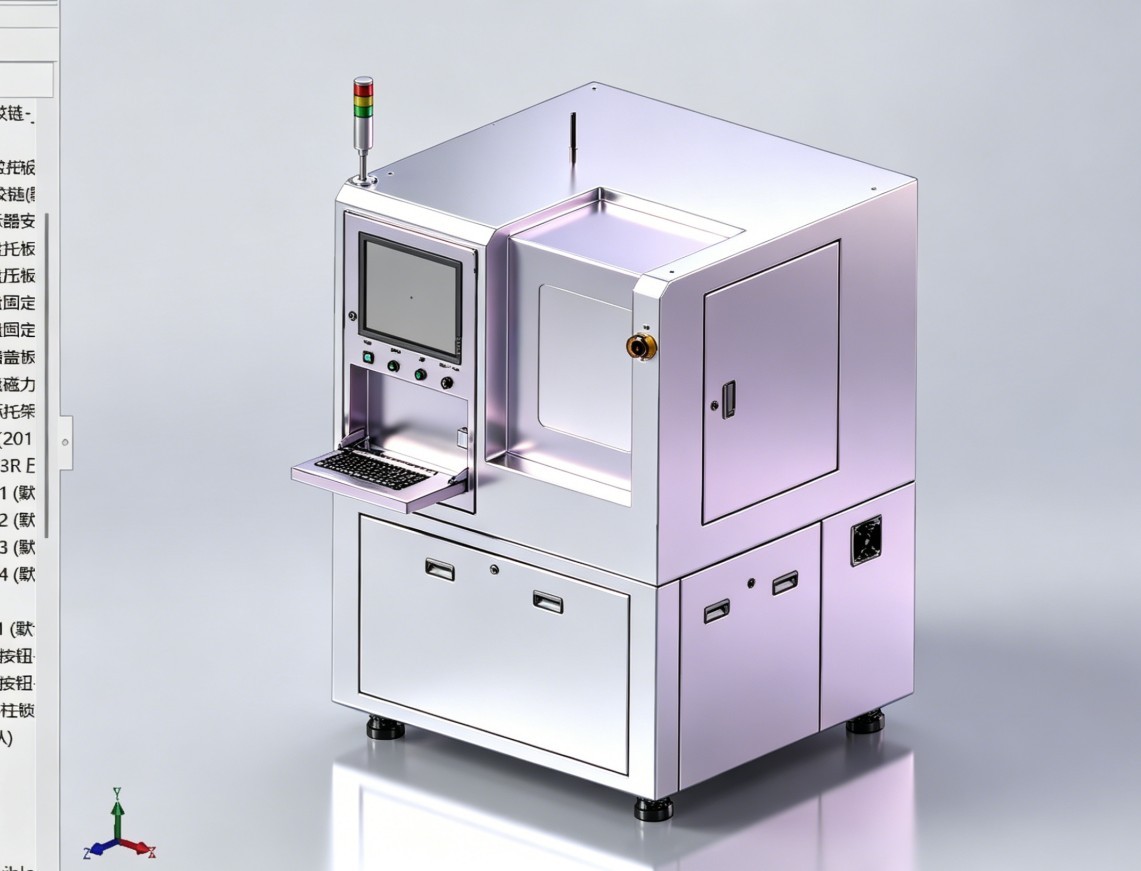

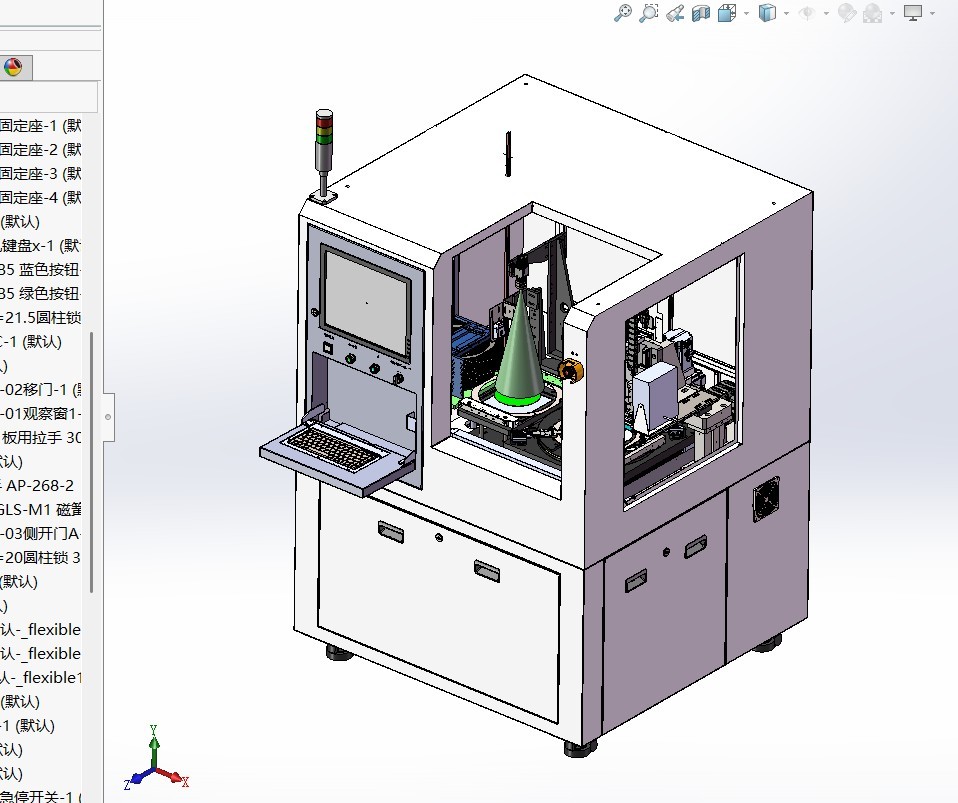

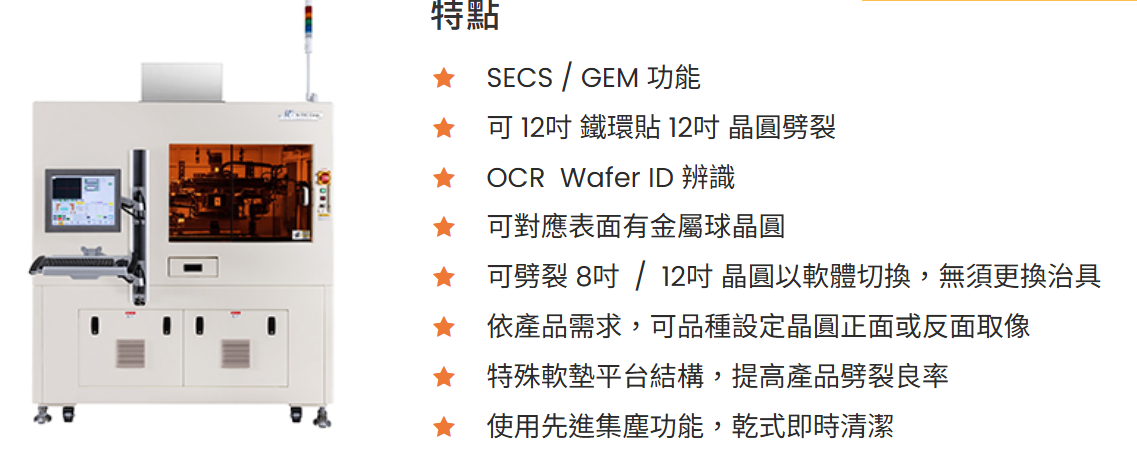

图纸为XT格式，中性格式任何三维软件都可以打开！晶圆裂片机是半导体后道封装（Back-end Packaging）以及光电器件（如激光器芯片、LED）制造中，用于将完成划线的晶圆或蓝宝石、条状基片，沿着晶向或切割槽物理分离成独立芯片（Die）的专用高精度高效率自动化设备。

它是将整片晶圆变成一颗颗独立芯片的“临门一脚”。

半导体晶圆生产工艺中，经过激光器切割后，半导体晶圆切割部位还留有一小部 分相连，需要在裂片机上将相连的部分切断，完成半导体晶圆的生产。 裂片机对半导体晶圆切断工艺中，一般是通过人工将半导体晶圆放置在受台上， 劳动强度大，生产效率和自动化程度较低。为了解决这个问题人们研发了能够自动上下料 的裂片机，但是这种裂片机在实际使用过程中，常常会发生半导体晶圆放置在受台上，半导 体晶圆的钢圈与受台定位装置不对齐无法固定的情况发生，影响半导体晶圆的正常切断。现有的受台结构只对半导体晶圆切割部位周围进行支撑，导致半导体晶圆切割时 受力不均，容易造成半导体晶圆开裂，影响产品质量。此外，现有的受台结构是固定的，半导 体晶圆切割过程中会随旋转工作台转动，这样受台与半导体晶圆之间会发生摩擦，降低产 品的良品率。

一、 晶圆裂片机是怎么工作的？（核心原理）

传统的刀片切割（Blade Sawing）是一刀切到底，而现代很多高精密、窄间隙的芯片分切，为了避免崩边（Chipping）和热损伤，通常采用“先划线/内部改质，后裂片”的工艺。

裂片机通常紧跟在激光隐形切割（Laser Stealth Dicing）或者机械划线（Scribing）工艺之后：

1. 前道准备：激光束聚焦在晶圆内部，在晶圆中间形成一层局部的“改质层”（破坏了原本的晶格结构，变脆了），但晶圆表面此时依然是完整的一整片。

2. 物理裂片（Breaking）：晶圆被贴在有弹性的扩膜（Dicing Tape）上。裂片机通过机械压刀顶劈、橡胶滚轮碾压，或者利用三点弯曲（3-Point Bending）原理，从晶圆背面或边缘施加一个精确控制的机械外力。

3. 断裂与分离：由于改质层已经变脆，晶圆在受到弯曲应力时，裂纹会瞬间沿着晶向或划线轨迹垂直向上和向下延伸，使芯片完美断裂开来。随后，扩膜机将胶带向四周拉伸（Expanding），拉开芯片间距。

二、 核心架构与机械模块

一台量产级的晶圆裂片机内部通常包含以下高精密模块：

• 物料搬送与上料系统（Load Port / EFEM）：自动从晶圆盒（Cassette）中取出贴有蓝膜和铁圈（Frame）的晶圆。

• 高精度运动工作台（XY$\theta$ Stage）：承载晶圆进行快速对准和位置移动。通常采用全闭环控制的直线电机或精密丝杠，确保位置精度。

• 视觉对准系统（CCD Vision）：通过机器视觉识别晶圆上的 Alignment Mark（对准马克点）或切割线，计算出偏移量，调整 $\theta$ 轴，使裂片机构与晶格方向绝对平行。

• 裂片执行机构（Breaking Head）：

  • 刀口/压杆式：微米级控制的下压机构，对准划线位置，从背面精确下压。

  • 滚轮式（Roller Type）：通过上下对夹的精密橡胶滚轮，以恒定压力滑过晶圆，实现整行快速裂片。

• 扩膜单元（Expander）：在裂片的同时或之后，对蓝膜进行加热和均匀拉伸，防止断裂后的芯片边缘互相碰撞、刮伤。

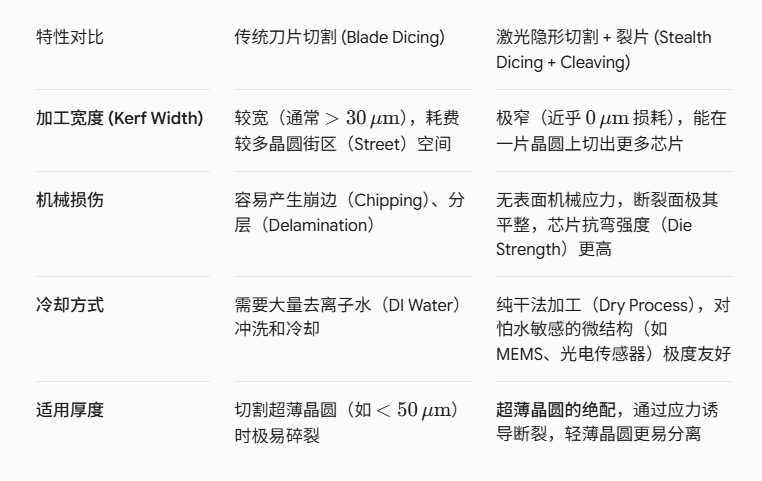

三、 为什么不直接用刀片切，而要用裂片机？

在特定的先进封装和化合物半导体领域，裂片机具有不可替代的优势：

四、 典型应用场景

1. 存储芯片（HBM / NAND Flash 堆叠）：为了在垂直方向堆叠更多层，芯片被磨得极薄（甚至 $<30\,\mu\text{m}$）。这种超薄硅晶圆必须用激光隐切+自动裂片机来分离。

2. 化合物半导体（GaAs 砷化镓 / InP 磷化铟 / GaN 氮化镓）：常用于制造光通信激光器芯片（LD）、雷达射频芯片。这类材料昂贵且脆性大，极易沿晶向开裂，传统刀片切不好，裂片机是核心标配。

3. 蓝宝石基板（LED / Mini-LED）：蓝宝石硬度极高（莫氏硬度 9），刀片根本切不动或耗材极贵。目前工业界标准的做法是激光在其表面或内部划线，然后用裂片机通过机械力将其成行、成颗地“劈”开。
