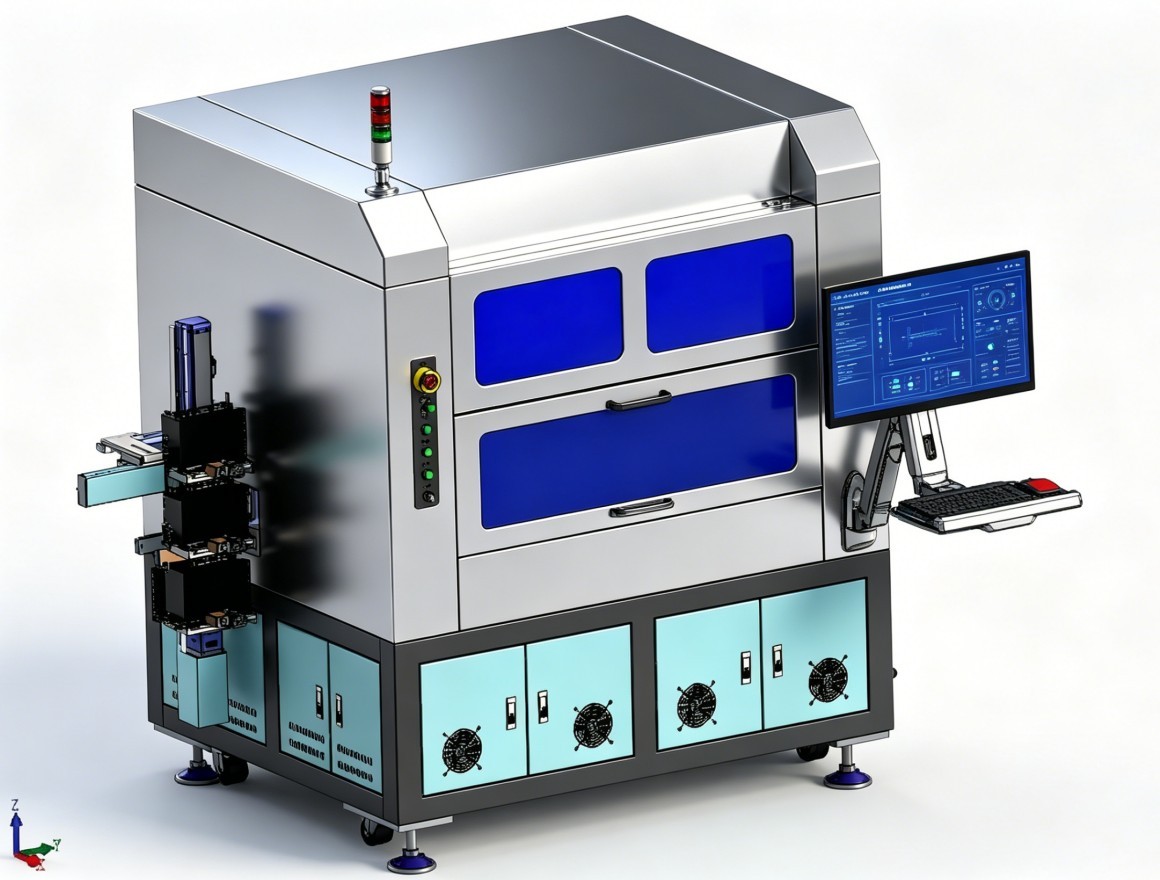

对标ASM IS868LA3，出给了客户几千台的设备，量产机型，机械设计稳定精度高！中性格式！赠送设计资料和几百页的详细手册！
全自动高精度镜座粘合 / 搭载设备，用于图像传感器（CIS）模组生产，把镜头镜座（Lens Holder）精准点胶并贴装到基片（CLCC / 有机基板）上！
应用场景：手机 / 安防 / 车载摄像头模组、CIS 封装。

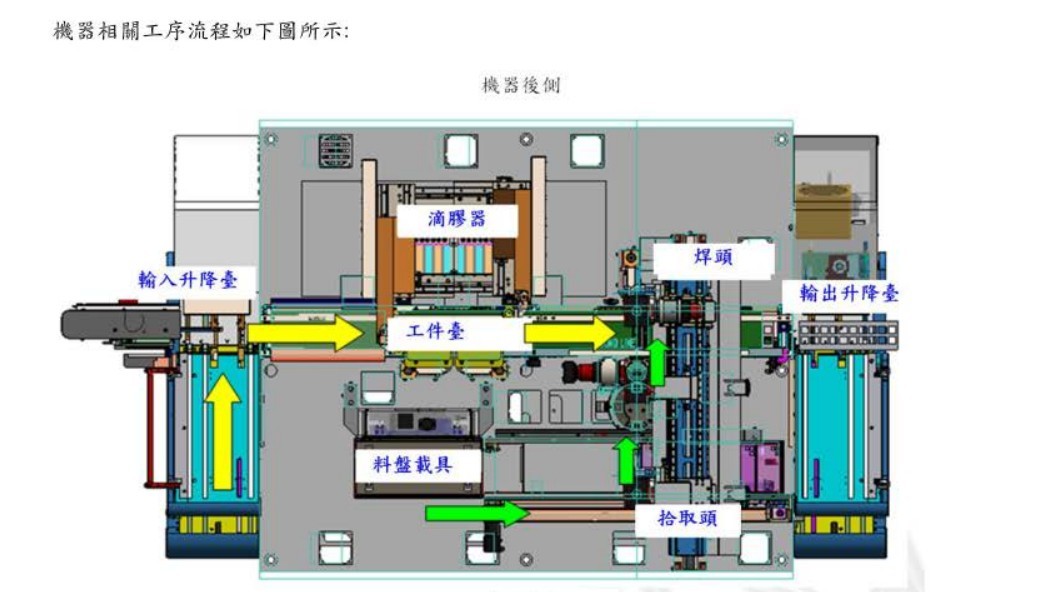

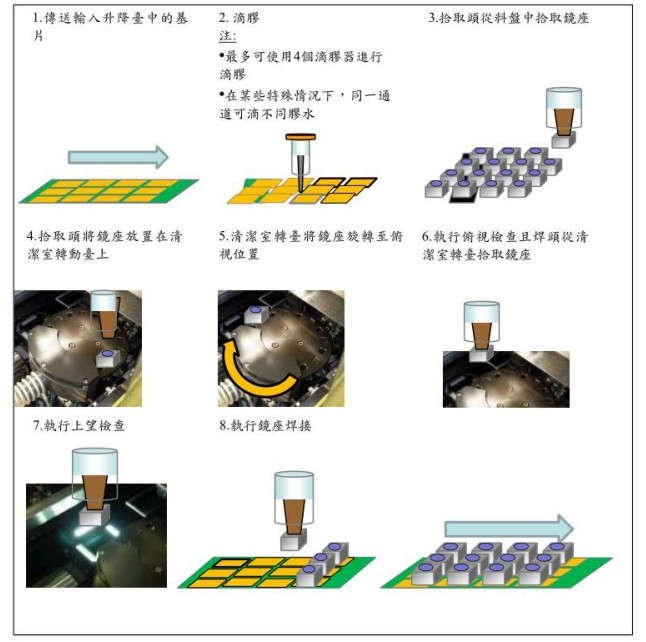

工序：镜座上料→预检测→点银浆 / 胶水→视觉 PR 校准→高精度贴装→固化 / 检测。
兼容：JEDEC 矩阵料盘、EIA-418 卷带（可选）。

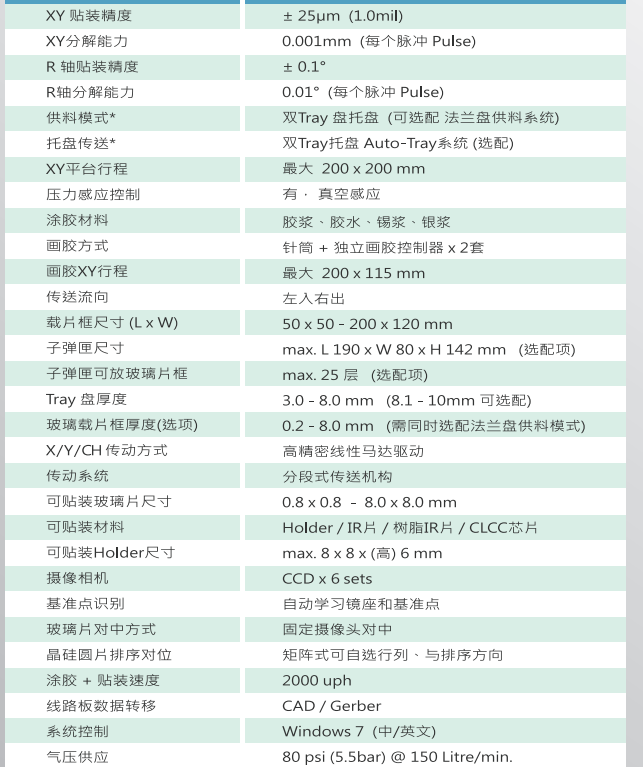

贴装精度：±10 μm（3σ）
运动系统：线性马达平台 + 伺服焊臂 +θ 轴，高速高稳
视觉：Eagle PRS 视觉定位，高速图像处理
点胶：双银浆画胶系统，适配慢固化胶
产能：典型 3,000–5,000 UPH（依产品）
控制：密闭氮气 / 可控气氛腔体，工艺参数可调

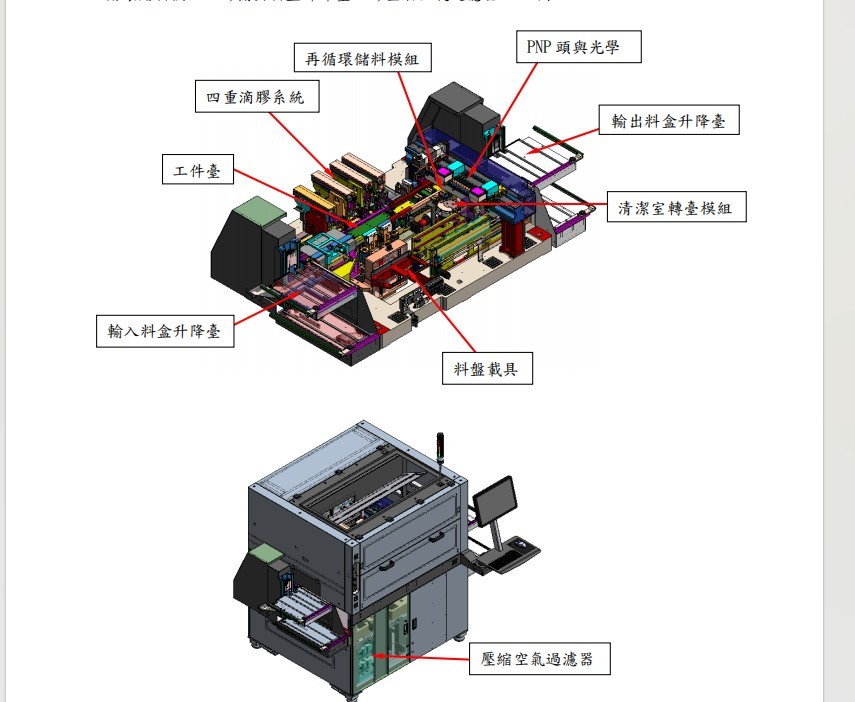

三、结构要点
Bond Arm：T 轴伺服马达（01-E14670），精密旋转与升降。
基片平台：线性马达驱动，高刚性，保证平面度与重复定位。
上下料：自动料盘 / 卷带送料，减少人工干预。

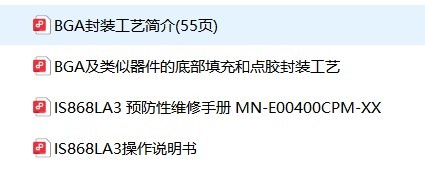

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |

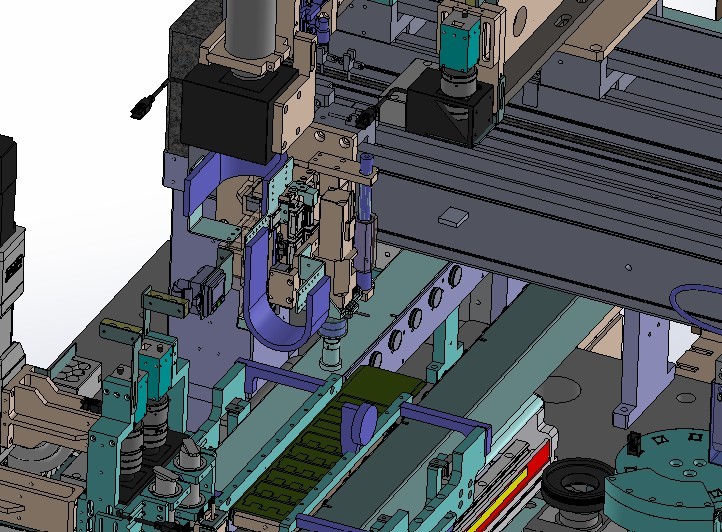

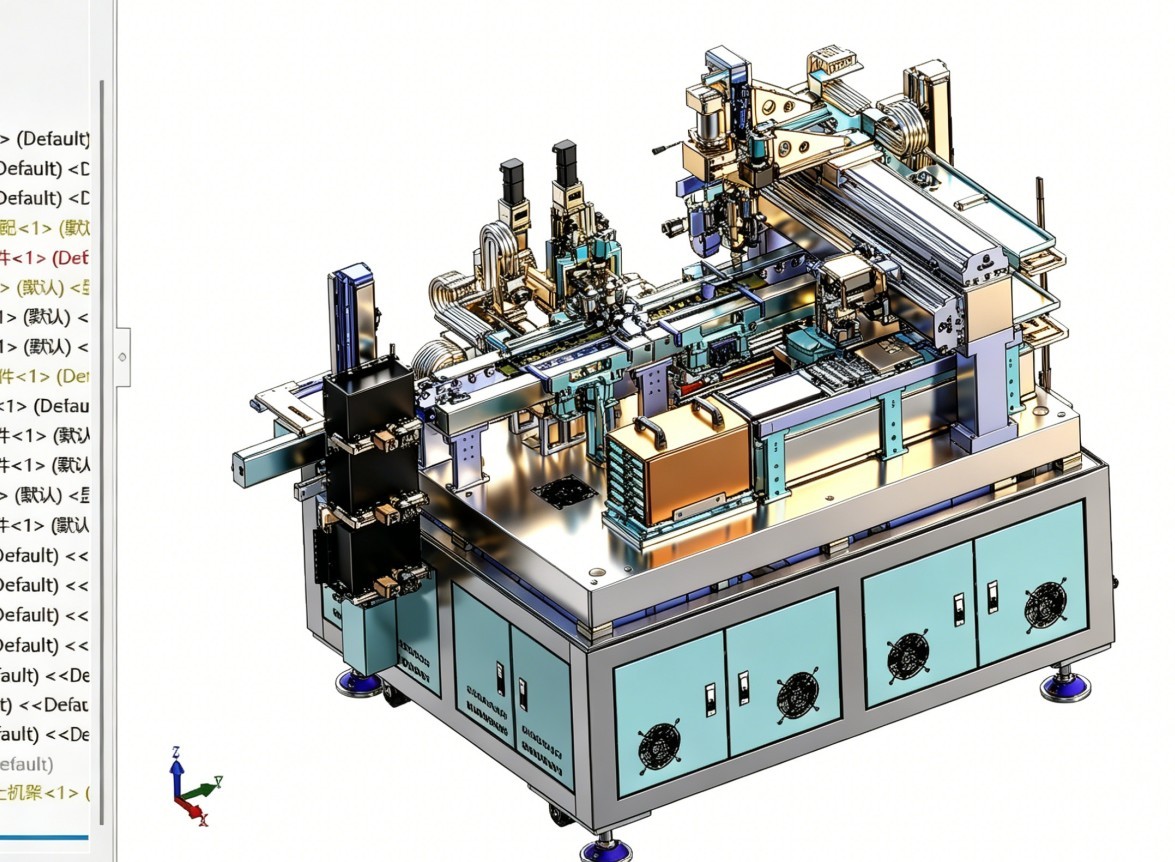

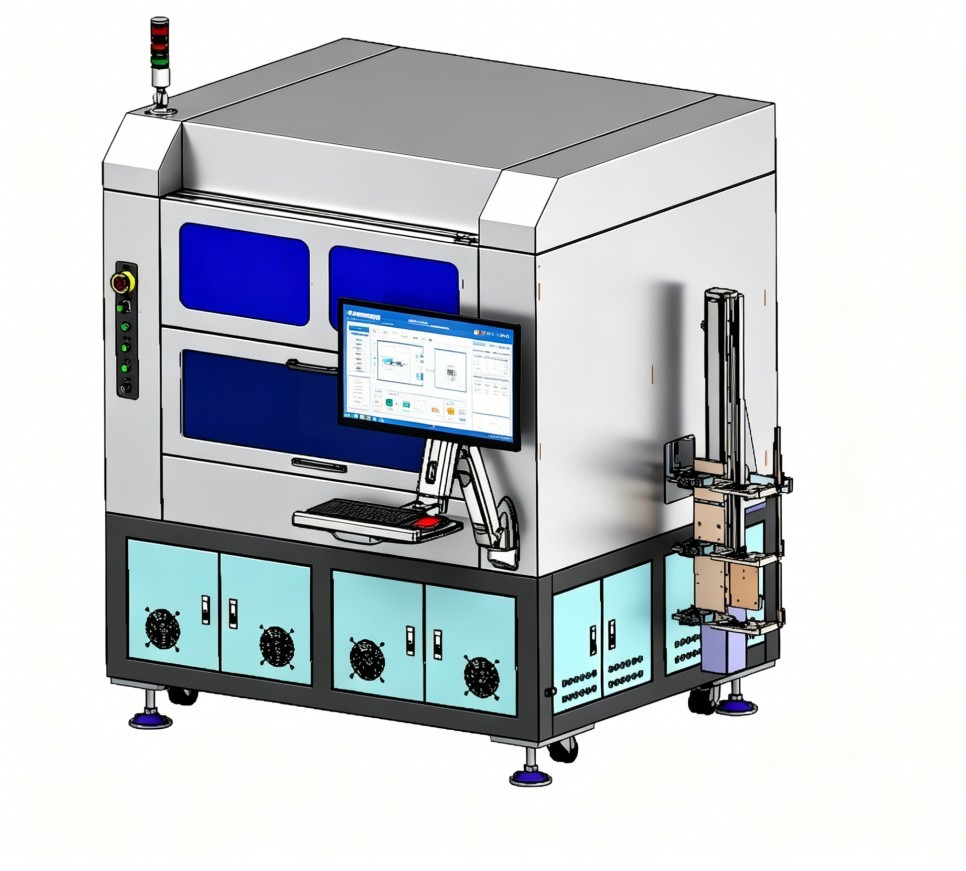

IS868LA3-半导体镜座贴装机/868LA3搭载机 总装图.x_t
|
139.24M |
| 2 |
IS868LA3-半导体镜座贴装机/Assembly - Holder Attach Machine (Semiconductor, CCM, LED, Optical Component, electronic Component).mp4
|
10.27M |
| 3 |
IS868LA3-半导体镜座贴装机/BGA及类似器件的底部填充和点胶封装工艺.pdf
|
3.37M |
| 4 |
IS868LA3-半导体镜座贴装机/BGA封装工艺简介(55页).pdf
|
6.46M |
| 5 |

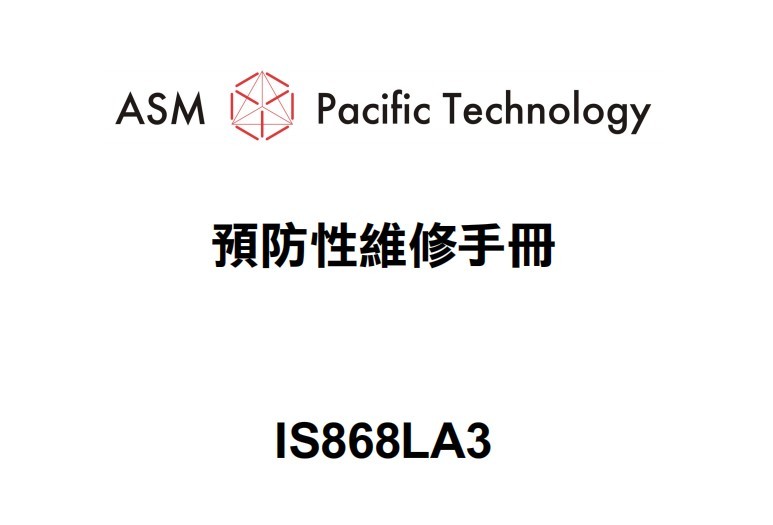

IS868LA3-半导体镜座贴装机/IS868LA3 预防性维修手册 MN-E00400CPM-XX.pdf
|
5.03M |
| 6 |

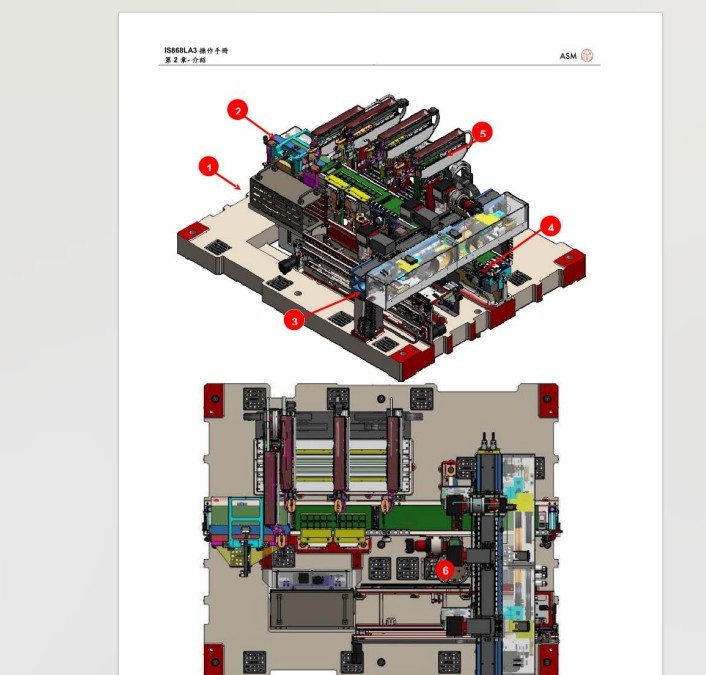

IS868LA3-半导体镜座贴装机/IS868LA3操作说明书.pdf
|
8.54M |
| 7 |
IS868LA3-半导体镜座贴装机/半导体设备图纸更多下载www.semimodel.com - 副本.pdf
|
290.75K |
| 8 |
IS868LA3-半导体镜座贴装机
|
0B |
