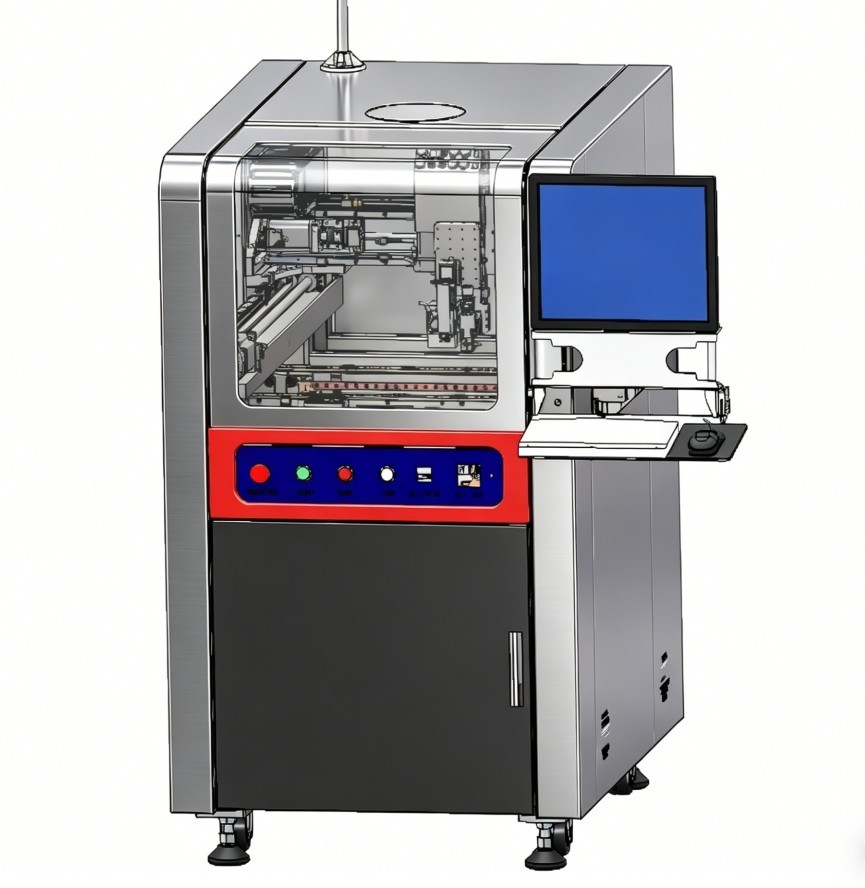

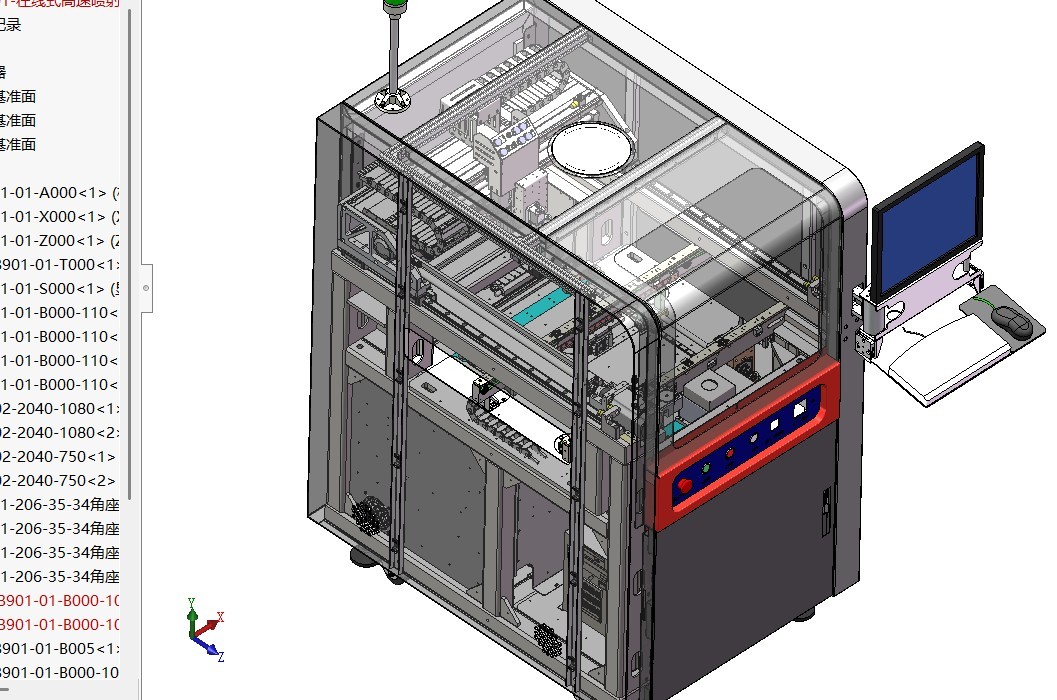

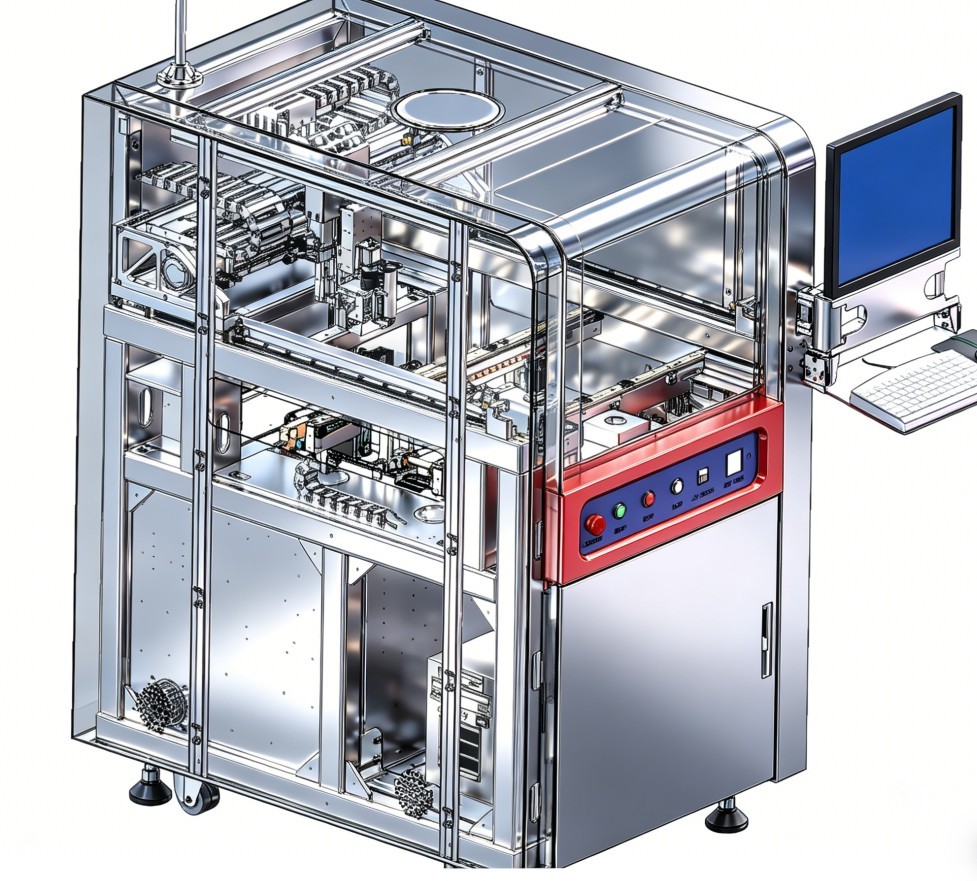

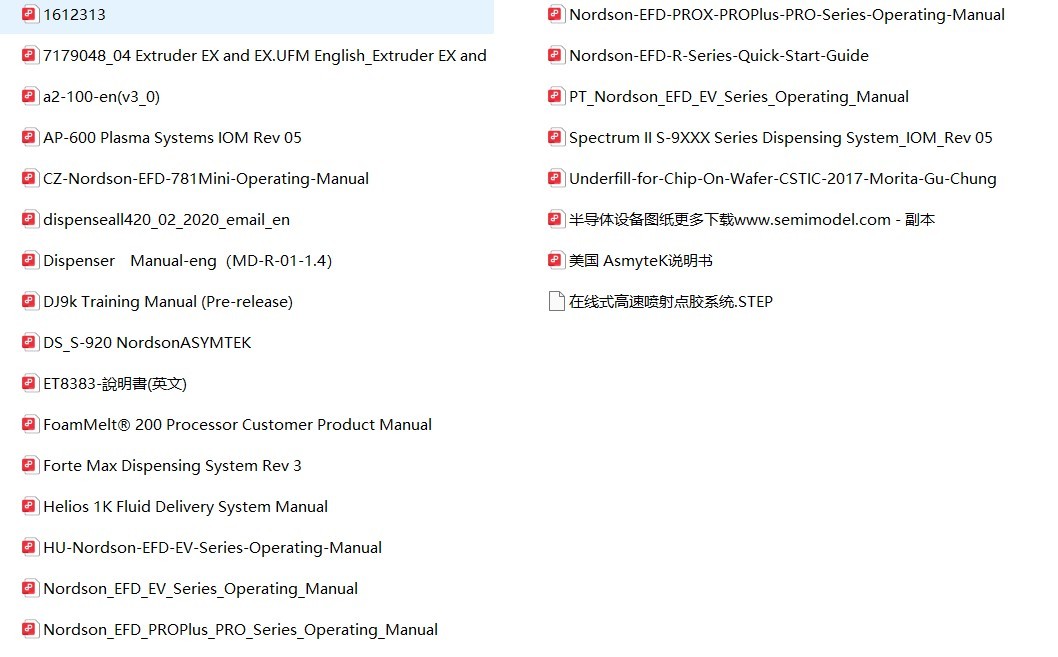

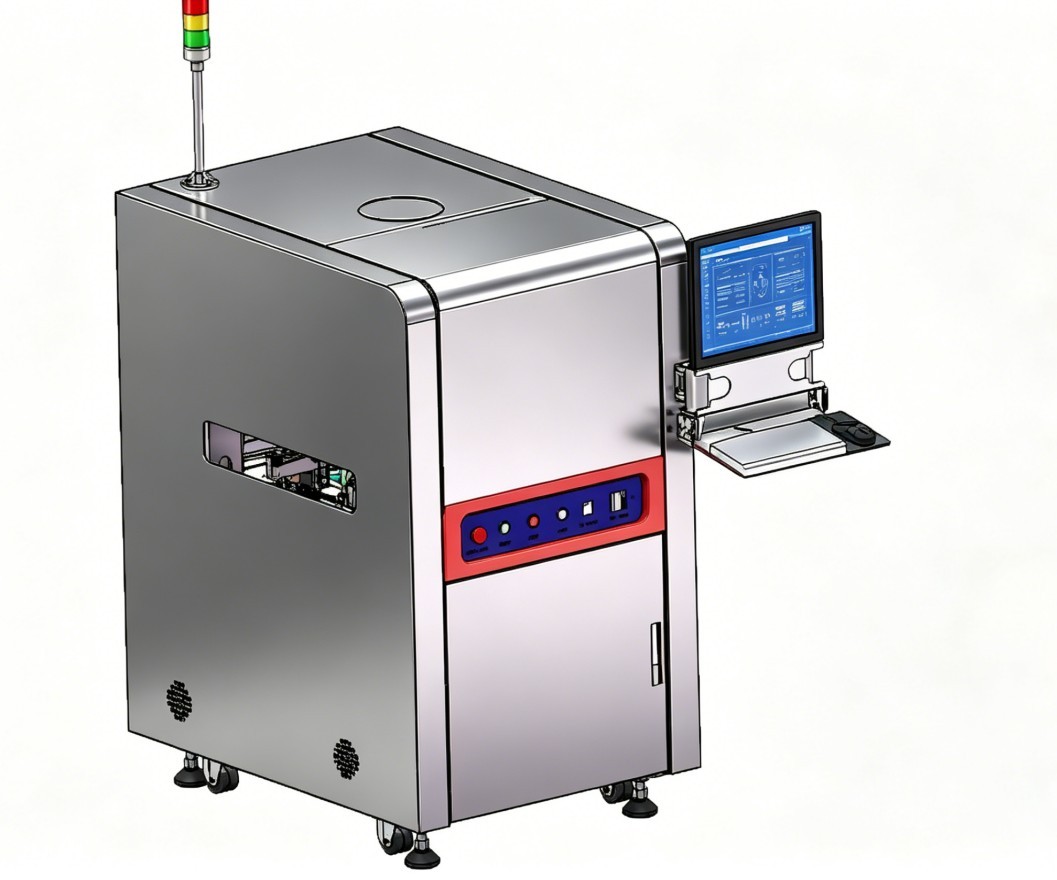

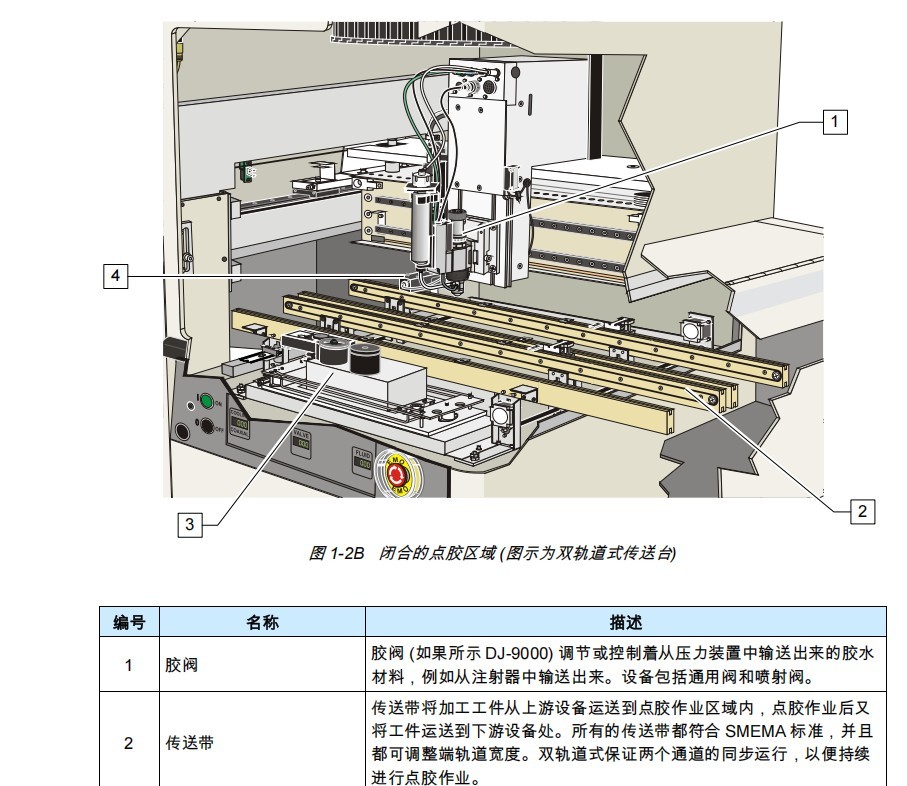

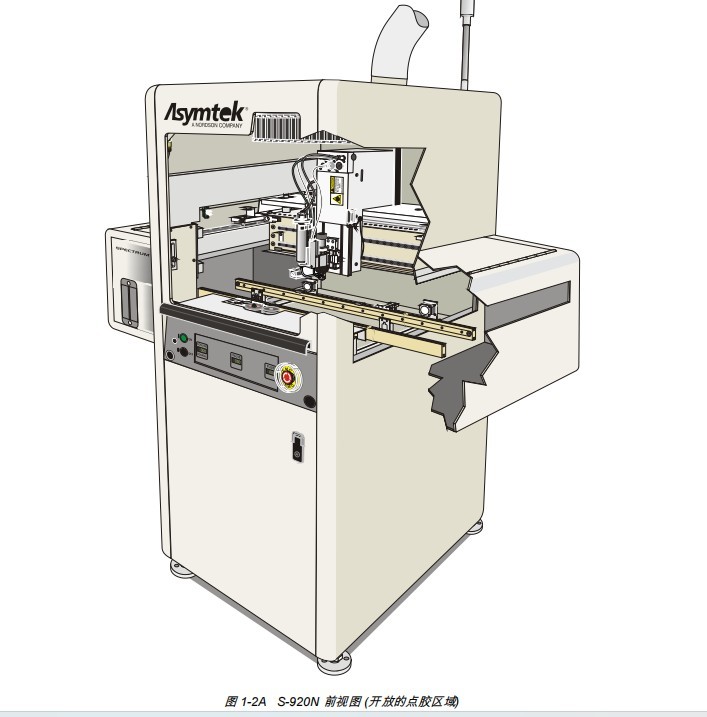

STP格式！采用经典的龙门式双驱动XYZ设计，一体式底座和机架设计高刚性高精度高稳定性！采用喷射阀高速点胶，在线式轨道设计！可以对接设备！赠送全套资料和手册

！

高速高精度半导体点胶机是面向半导体封装（如 Underfill、围坝填充、Glob Top）的专用设备，核心是实现亚微米级定位精度与纳升级胶量控制，同时满足高速量产与百级无尘环境要求。

一、核心技术与关键指标

• 运动平台（精度基石）

  • 驱动：直线电机 + 光栅尺全闭环，重复定位精度 ±2~±5μm（高端可达 ±1μm）。

  • 速度：最高 1000~1500mm/s，加速度 1.0~1.5g，兼顾高速与平稳。

  • 结构：花岗岩基座 / 一体铸件，低热变形，抑制高速抖动。

• 精密点胶阀（微量核心）

  • 压电喷射阀（主流）：非接触喷射，频率 500~1500Hz，最小胶量 2~50nL，胶点直径 0.15~0.3mm，体积偏差 ±1~±2%。

  • 螺杆阀：高粘度（银浆、环氧）适配，纳米级计量，适合大胶量 / 高粘度场景。

  • 特色能力：自适应撞针磨损补偿、粘度闭环温控、防拉丝 / 防气泡设计。

• 视觉与智能控制（良率保障）

  • 视觉：500 万像素 CCD + 同轴光源，定位精度 ±0.02mm，自动补偿 PCB 变形 / 来料偏差。

  • 软件：自研点胶 + 视觉算法，支持飞行喷射、3D 轨迹、CPK 校准、重量闭环、远程调试。

二、典型应用场景

• 芯片底部填充（Underfill）：BGA/CSP/FBGA 间隙（25~100μm）填充，保护焊点、抗热胀冷缩。

• 围坝与填充（Dam & Fill）：QFN/COB 围坝 + 内部填充，防止胶液溢出、保护芯片。

• 芯片包封（Glob Top）：裸芯片表面保护，防潮、防机械损伤。

• 其他：引脚包边、FPC 补强、银浆 / 锡膏点涂、Mini LED 封装。

三、目前行业主流机型与品牌

• 拓一联创 AI-800H：直线电机 + 光栅尺，非接触喷射（1000dot/s），最小胶量 2~3nL，双阀 / 双轨可选，适配 FBGA Underfill。

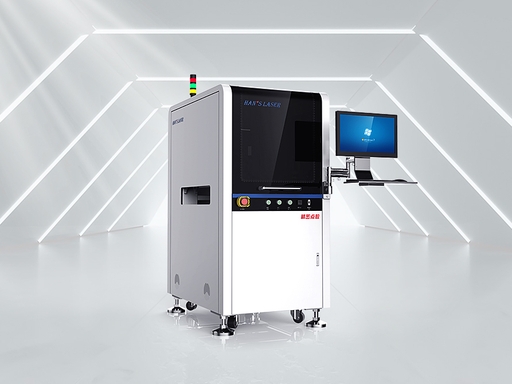

• 大族激光 HDM-G3045：重复精度 ±2μm，速度 1500mm/s，双轨自动调宽，自研视觉软件，适配芯片底部填充 / 围坝。



• 安达智能 iJet-7H/S10：iJet-7H 重复精度 ±0.01mm，速度 1200mm/s；S10 达 ±0.005μm，百级无尘适配，激光测高 + 真空清洁。

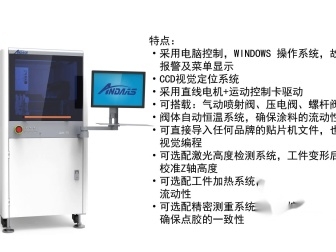

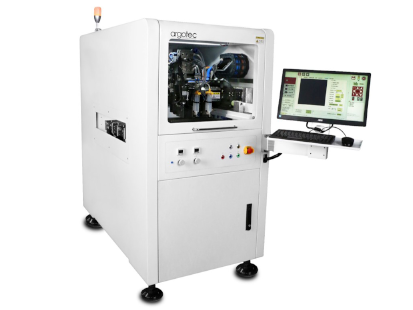

  安达智能iJet-7H点胶机

• 轴心自控 Au99s：直线电机 + 微米光栅，点胶区域 350×480mm，适配底部填充 / Glob Top，双阀 / 倾斜 / 加热模块可选。



• 德森精密 DS80M：定位精度 ±10μm@3σ，轮廓识别 + 3D 轨迹，动态气压 / 重量闭环，适配先进封装。

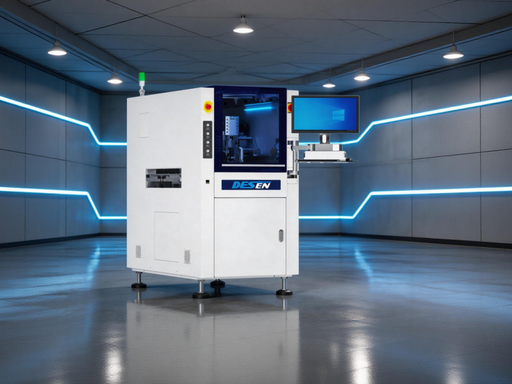

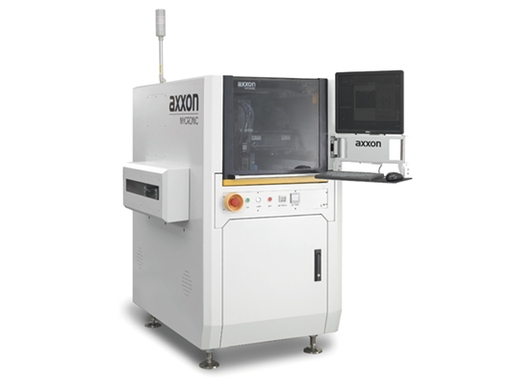

  德森精密DS80M点胶机

国产 vs 进口

• 进口（日本武藏 / 美国诺信）：精度极高（±0.003mm）、稳定性强，但价格高、售后慢、定制难。

• 国产（大族 / 安达 / 拓一联创）：精度达 ±2~±5μm（满足主流封装）、价格低 30~50%、售后快、定制灵活，已在头部封测厂量产应用。
