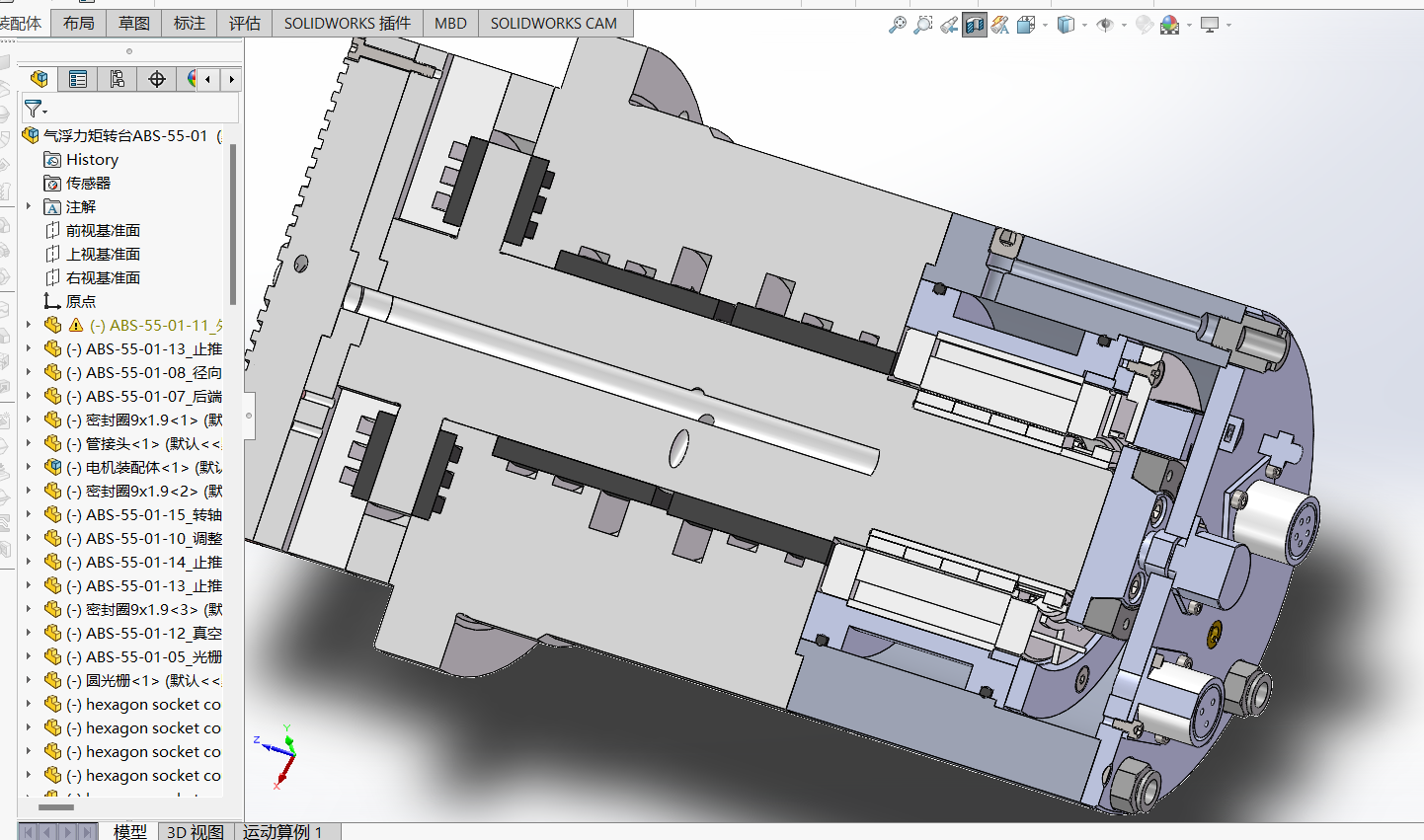

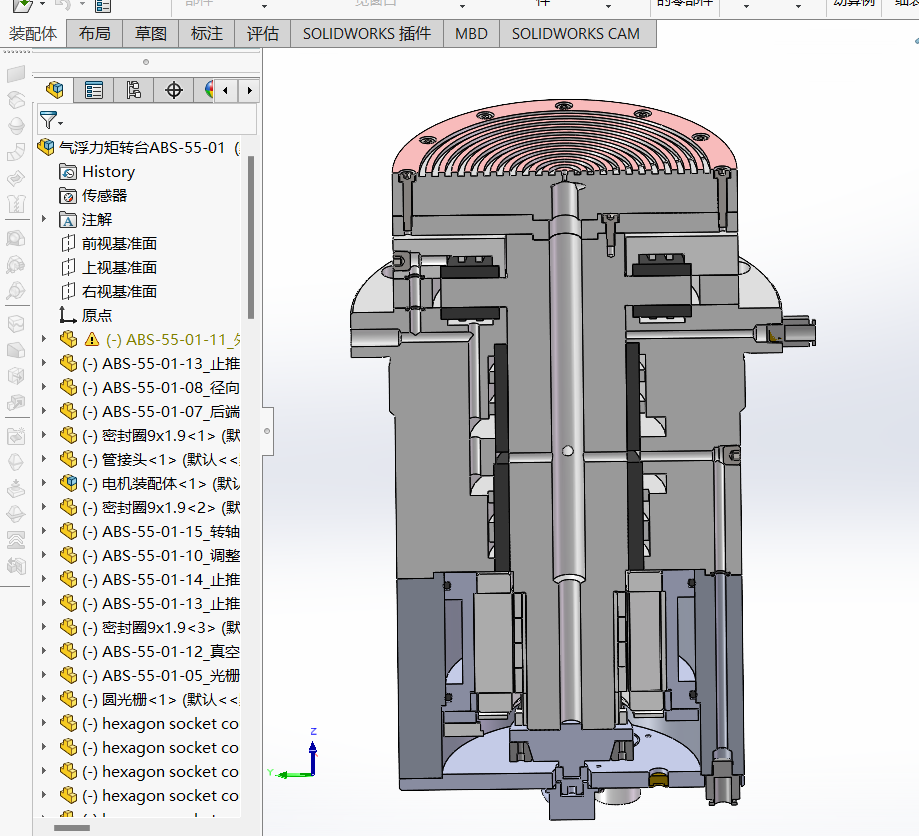

包括两套不同结构的气浮转台图纸STP格式，赠送大量技术资料，对深入了解气浮的设计十分有价值！
气浮转台（也叫空气静压转台）的核心逻辑，就是用高压空气在转子和定子之间形成一层极薄的、均匀的空气膜（气膜），完全替代传统机械轴承的接触摩擦，实现近乎零摩擦的回转运动。
工作流程是：
供气环节：外部压缩空气经过滤、稳压后，以稳定压力（如 0.7MPa）送入转台的定子气道。
气膜形成：高压空气通过定子上的节流孔（微小喷嘴）喷出，在定子与转子的间隙（通常几微米到十几微米）中形成高压气垫，将转子完全 “悬浮” 起来，不与任何部件接触。
无摩擦回转：转子由无框力矩电机直接驱动，因为没有机械接触，摩擦力几乎为零，也没有磨损、发热、振动等问题，因此能实现极高的回转精度。
真空吸附（可选）：像 ARS5000-V 这类半导体用转台，还会集成真空回路，通过转台中心的吸盘提供负压，吸附晶圆 / 工件，同样不影响气膜的稳定性。

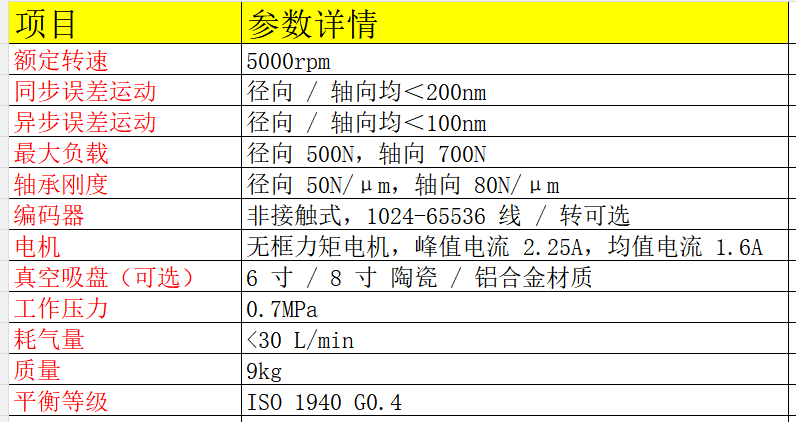

高精度气浮轴承采用空气静压轴承技术，实现无摩擦回转，径向与轴向回转精度均优于 200nm，是半导体晶圆检测、光刻等超高精度场景的理想选择。

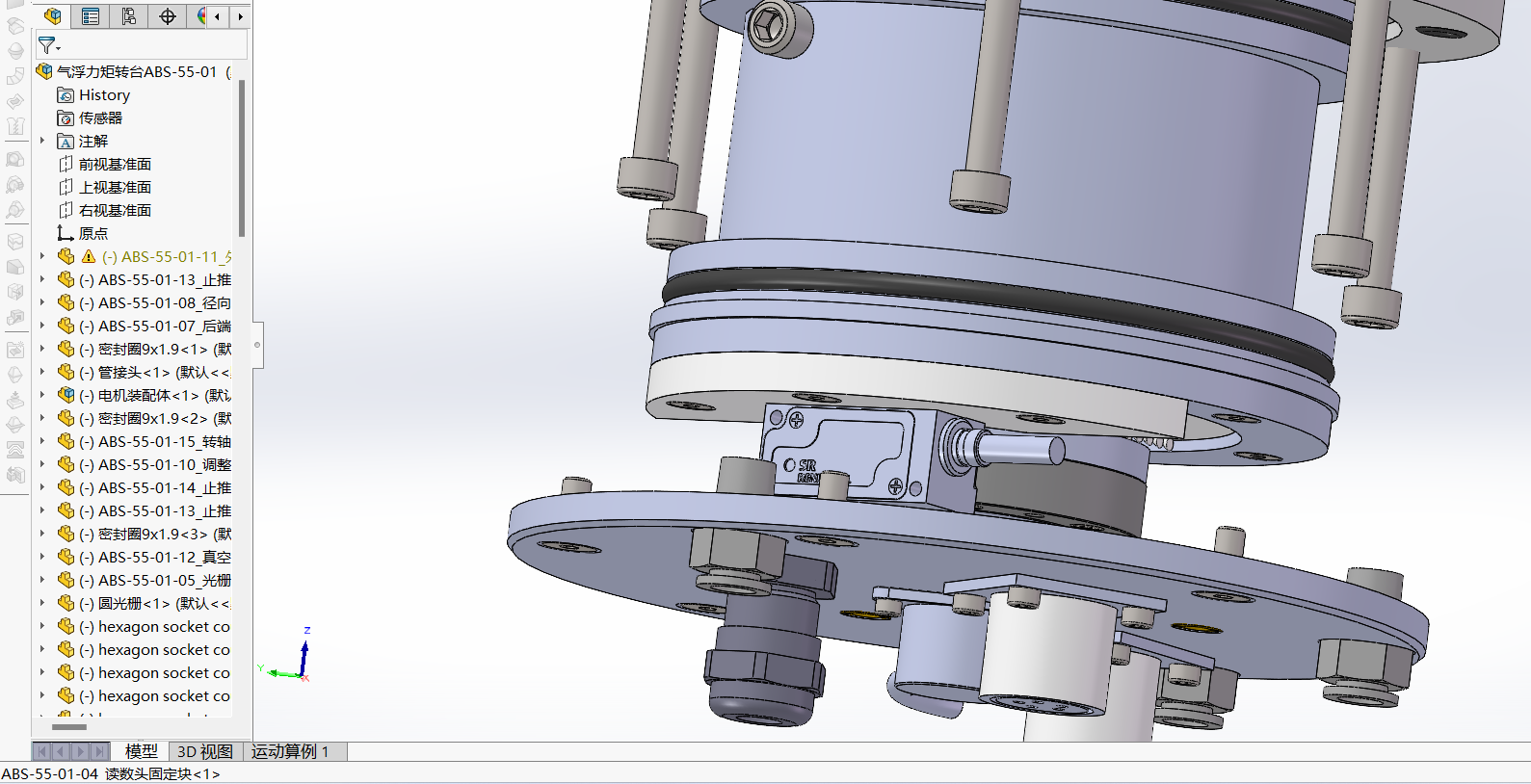

高性能电控系统搭载无框力矩电机，大幅降低齿槽效应；搭配非接触式圆光栅编码器，最高 65536 线 / 转，支持 etherCAT 等多种通信协议，响应速度与控制精度拉满。
可配置真空吸盘自带真空吸盘接口，无需额外转接接头即可提供负压吸附，不影响轴承回转精度。可提供 6/8 寸陶瓷或铝合金吸盘，平面度可达 2μm 以下。
稳定交付保障完全自主的超精密加工技术，搭配全可控的生产装配与检测能力，确保性能一致性与稳定交付。
它专为半导体行业设计，是半导体设备同轴轴的核心部件，可用于：
晶圆检测 / 量测设备
光学镜头测试与校准
高精度激光加工
微纳级表面检测系统

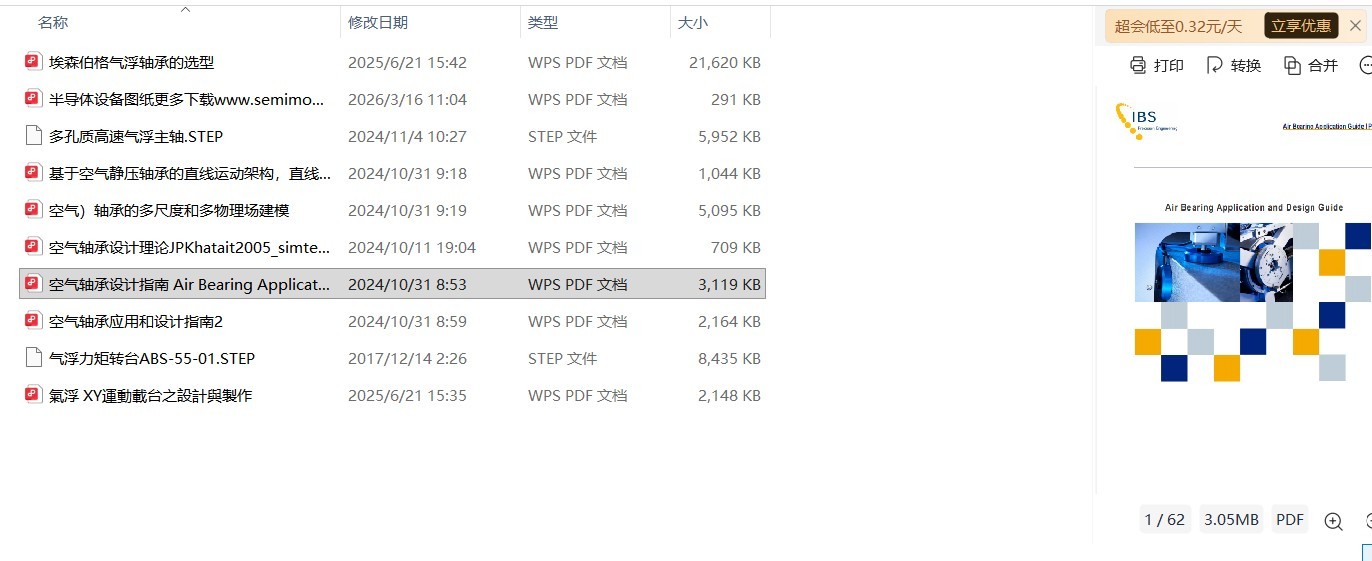

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |
气浮轴-气浮转台和资料/半导体设备图纸更多下载www.semimodel.com.pdf
|
290.75K |
| 2 |
气浮轴-气浮转台和资料/埃森伯格气浮轴承的选型.pdf
|
21.11M |
| 3 |
气浮轴-气浮转台和资料/基于空气静压轴承的直线运动架构，直线电动机驱动.pdf
|
1.02M |
| 4 |

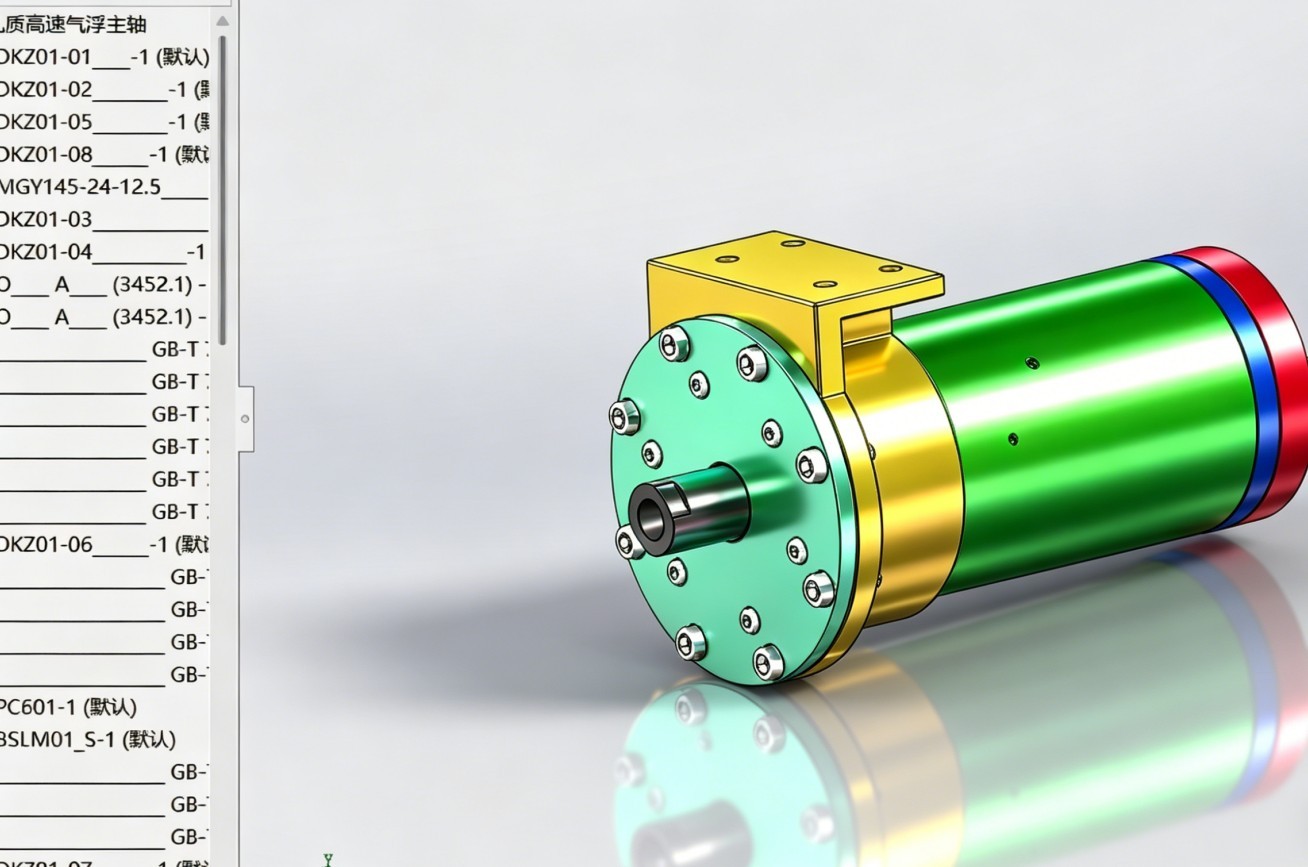

气浮轴-气浮转台和资料/多孔质高速气浮主轴.STEP
|
5.81M |
| 5 |

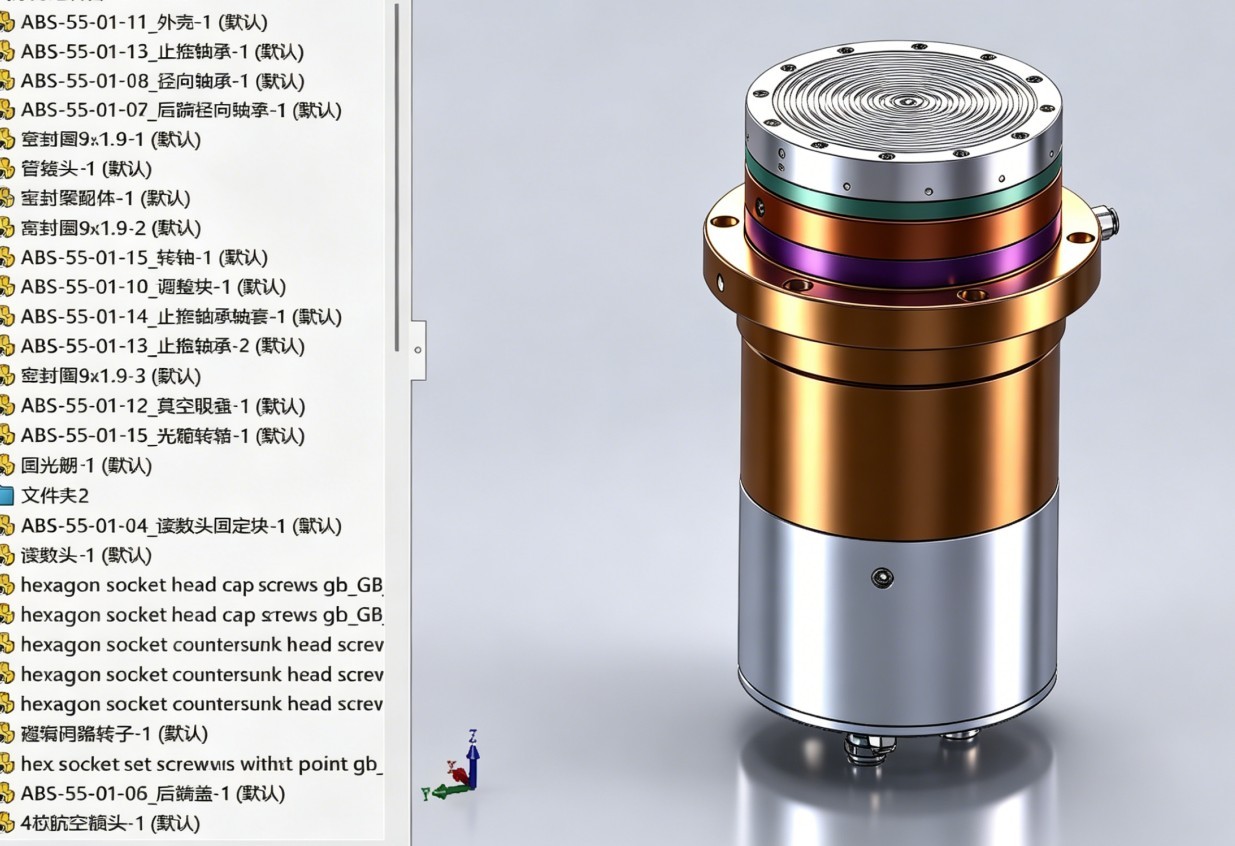

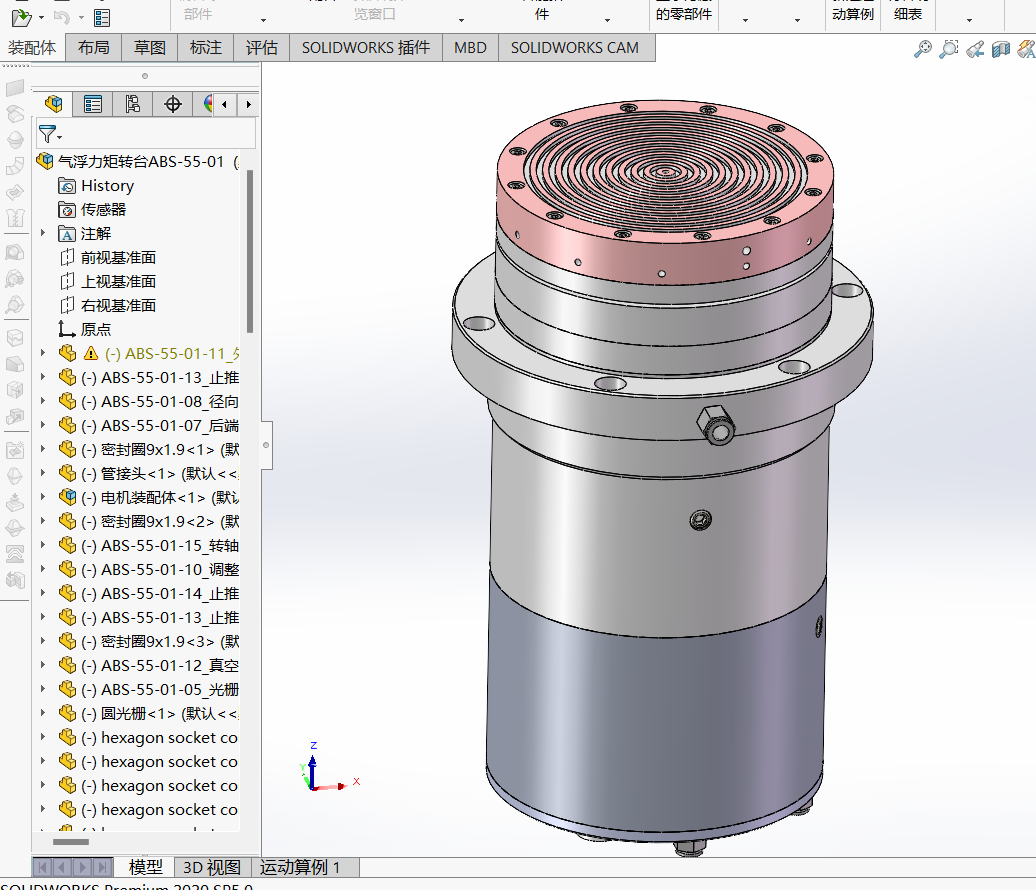

气浮轴-气浮转台和资料/气浮力矩转台ABS-55-01.STEP
|
8.24M |
| 6 |
气浮轴-气浮转台和资料/氣浮 XY運動載台之設計與製作.pdf
|
2.1M |
| 7 |
气浮轴-气浮转台和资料/空气轴承应用和设计指南2.pdf
|
2.11M |
| 8 |
气浮轴-气浮转台和资料/空气轴承设计指南 Air Bearing Application Guide.pdf
|
3.05M |
| 9 |
气浮轴-气浮转台和资料/空气轴承设计理论JPKhatait2005_simtech.pdf
|
708.27K |
| 10 |
气浮轴-气浮转台和资料/空气）轴承的多尺度和多物理场建模.pdf
|
4.98M |
| 11 |
气浮轴-气浮转台和资料
|
0B |
