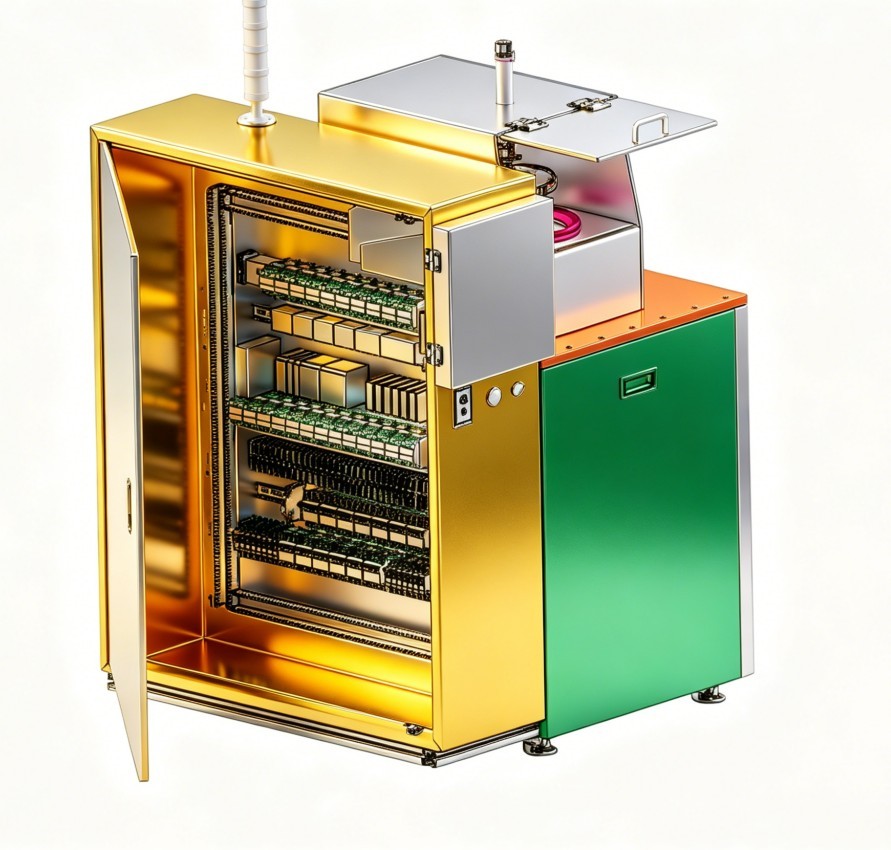

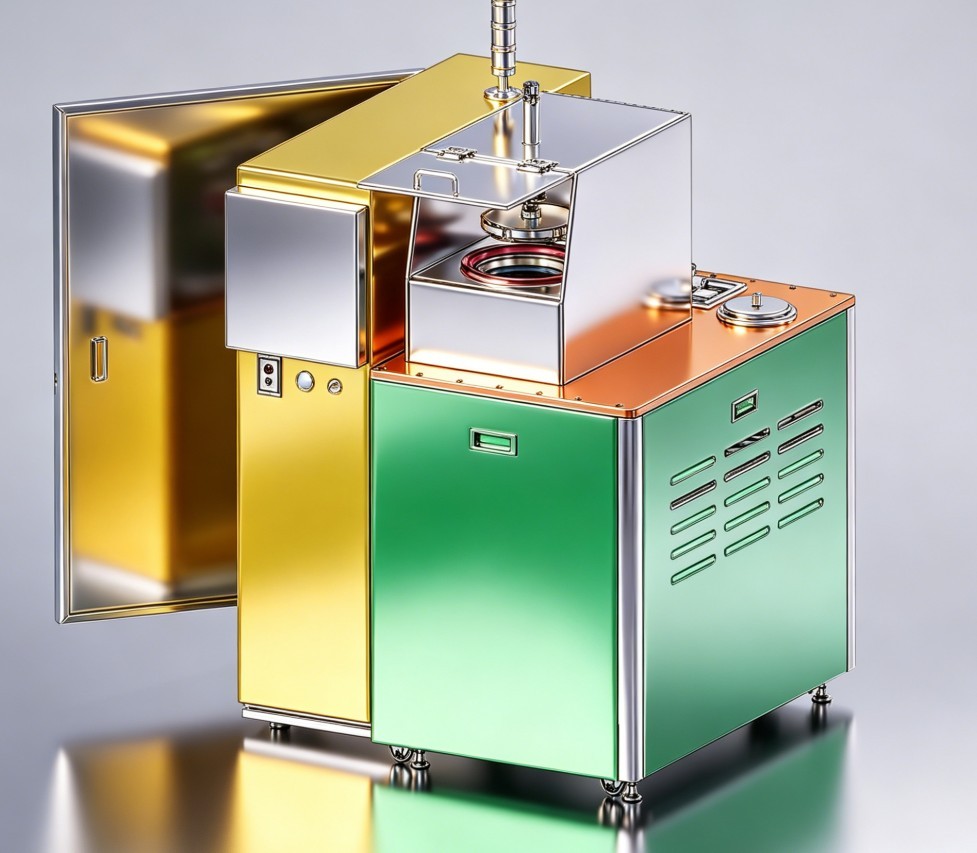

图纸为STP格式，赠送电镀设备行业研究资料一份
TSV (Through-Silicon Via，硅通孔) 电镀机是半导体先进封装中的核心工艺设备，主要用于在硅片（Wafer）上蚀刻出的深孔中沉积金属（通常是铜），从而实现芯片在垂直方向上的电信号互连。
它是实现 2.5D/3D 封装（如 HBM 存储、高性能 GPU/CPU 堆叠）的关键工具。
TSV 电镀与传统的 PCB 电镀或芯片表面布线电镀最大的不同在于深宽比（Aspect Ratio）。
挑战： TSV 孔径通常在几微米到几十微米，但深度很大。如果电镀液控制不当，金属会在孔口快速生长并封堵，导致孔内产生空洞（Void）。
解决方案： TSV 电镀机通过精确控制电镀液中的添加剂（抑制剂、加速剂、整平剂）和电流脉冲，实现“由底向上”（Bottom-up）的无缝填充。
一台先进的 TSV 电镀机通常由多个自动化模块组成：
前处理单元（Pre-wet/Degas）： 去除孔内的气泡，确保电镀液能完全浸润微孔。
电镀反应腔（Plating Cell）： 核心部位。Wafer 作为阴极，浸入电解液中。设备需保证极高的电流均匀性。
清洗/干燥单元（SRD）： 电镀后去除多余的药液并干燥硅片。
药液循环系统： 实时监控并调节电解液中的离子浓度和添加剂比例。
在高性能芯片制造中，TSV 电镀机与刻蚀机、薄膜沉积机共同构成了 TSV 工艺的三大支柱：
刻蚀 (Etching)： 挖孔。
绝缘层/种子层沉积 (PVD)： 铺设金属底座。
电镀 (Electroplating)： 用金属填满孔道（本设备的功能）。
减薄 (CMP)： 磨出背面的金属接触点。
技术趋势： 随着晶圆减薄和堆叠层数增加，对电镀机的要求正向更小孔径（高密度互连）和更高产能（UPH）发展。
主要玩家： 全球范围内，应用材料 (Applied Materials) 和 Lam Research 是该领域的领军者；在国内，盛美上海 (ACM Research) 等公司也已在 TSV 电镀领域实现了重要突破。
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |

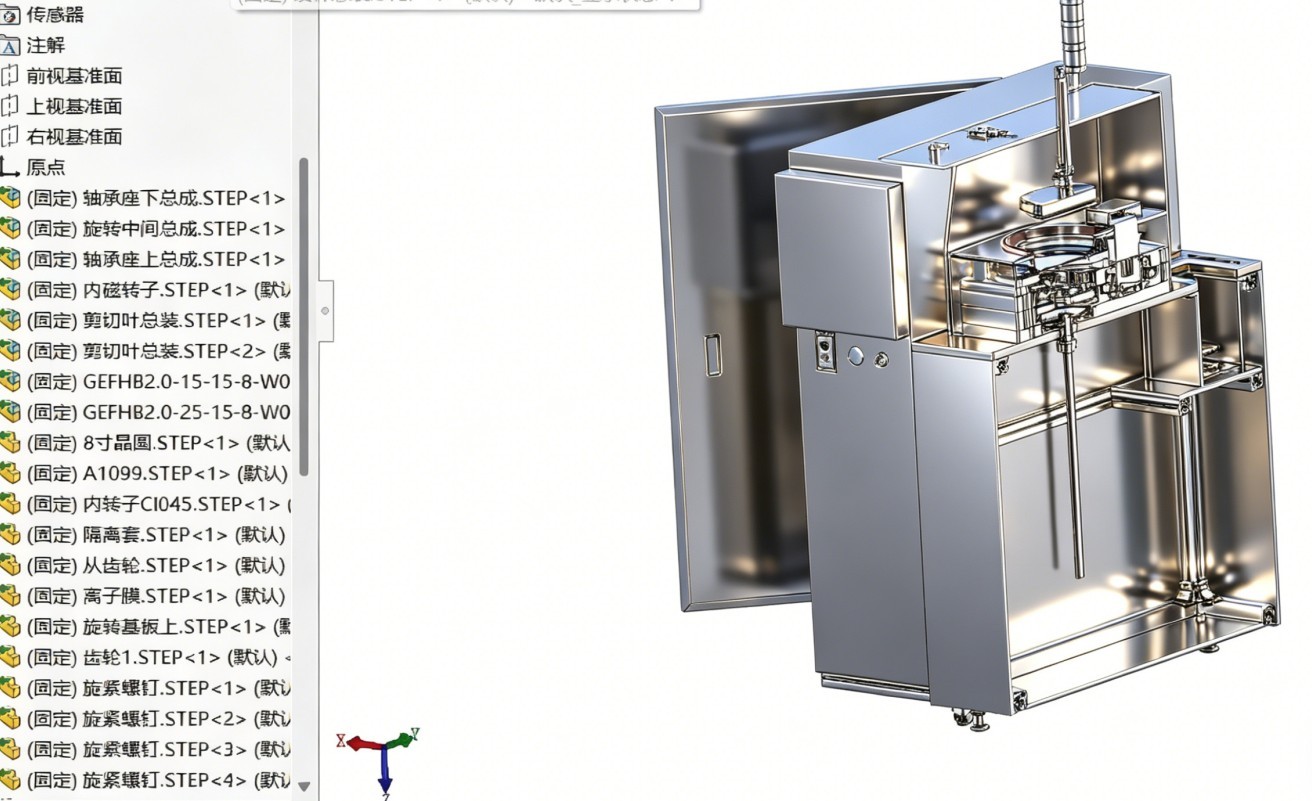

TSV电镀机/TSV电镀机.STEP
|
47.78M |
| 2 |
TSV电镀机/先进封装关键技术——TSV 研究框架.pdf
|
2.18M |
| 3 |
TSV电镀机/半导体设备图纸更多下载www.semimodel.com.pdf
|
290.75K |
| 4 |
TSV电镀机
|
0B |
