半导体LED全自动固晶机完整3D图纸！可以编辑SW2025版本！业界成熟设备！结构成熟！对于刚入行的工程师十分有研究价值！可以直接作为项目使用！

一、设备定位与核心作用

LED 固晶机（Die Bonder）是LED 封装第一道核心工序专用精密半导体设备，作用是将晶圆切割后的 LED 芯片，通过导电银胶 / 绝缘胶精准贴装固定在 PCB 支架、陶瓷基板、COB 板上，完成芯片与载体的机械粘接与导电通路搭建，是决定 LED 良率、亮度、散热性能的关键设备。你提供的 3D 模型为全自动上下料一体式 LED 固晶机，集成自动送板、晶圆供料、视觉定位、点胶、取晶固晶、不良品分选、自动收料全流程，属于量产型车间样机。

二、整机硬件模块对应

1. 机身机架与防护系统（整机外壳）

• 主体：加厚钣金焊接机架，底部配备水平调平脚轮 + 支撑脚垫，隔绝车间震动，保障微米级精度；柜体内置电气控制柜、气源、散热风道。

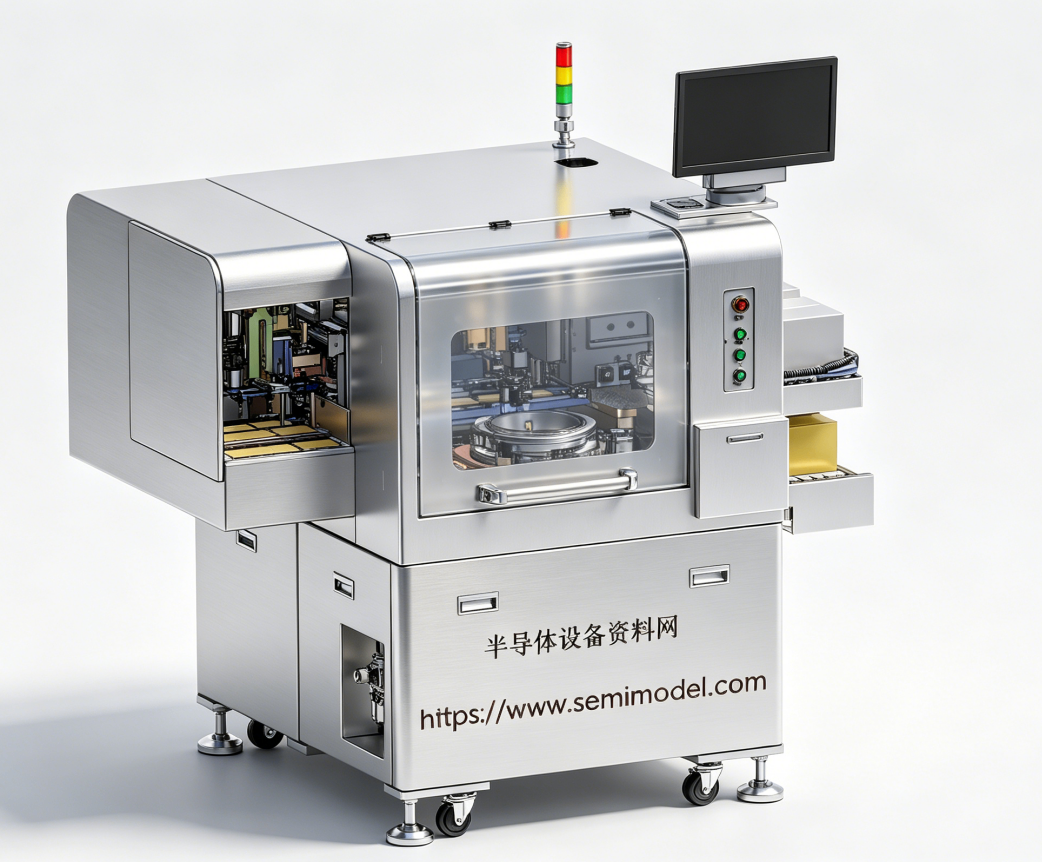

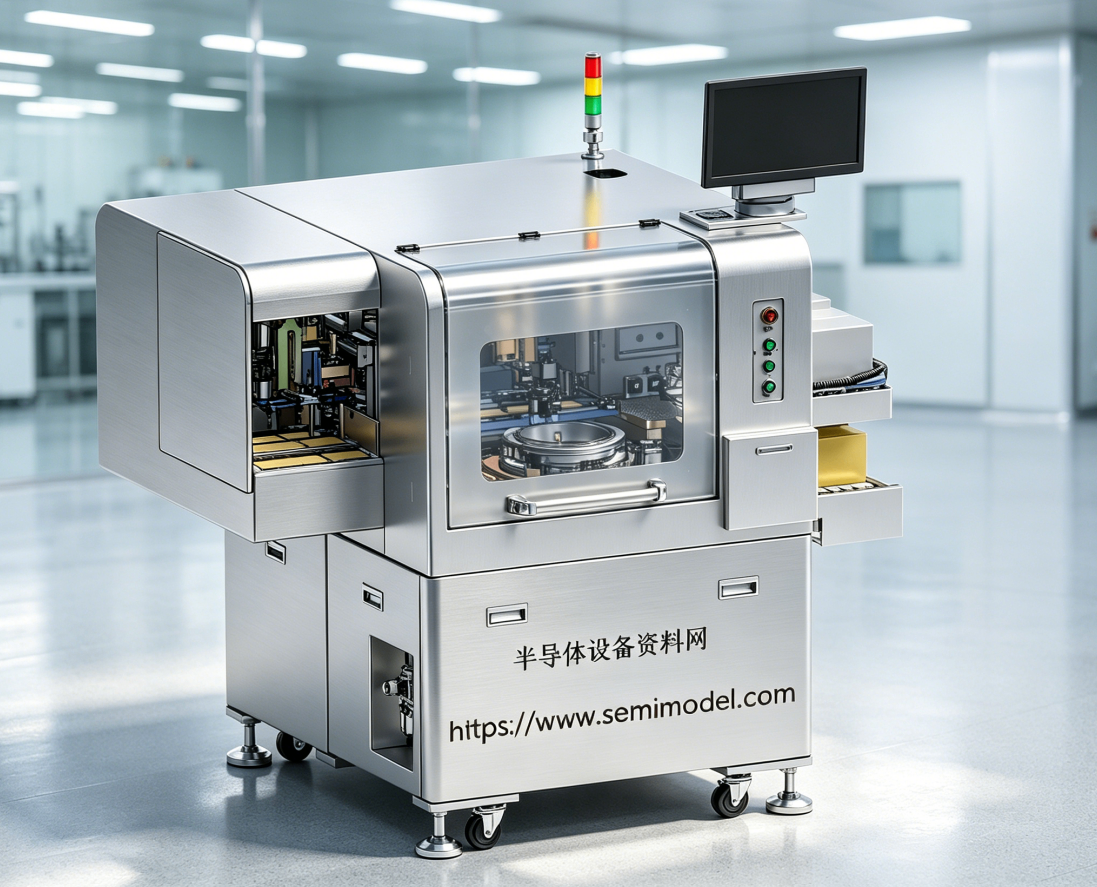

• 防护：前部透明安全观察窗（钢化玻璃），两侧封闭式钣金防尘，满足半导体洁净车间防尘需求；顶部三色报警灯（红 / 黄 / 绿）实时显示待机 / 运行 / 故障状态；右侧操作按钮面板（急停、启动、复位）。

• 人机交互：顶部工业触控显示器，搭载运动控制软件，可视化设置固晶参数、视觉模板、产量统计、故障日志。

2. 基板自动传送机构

对应图纸左右进出料模组，实现全自动载板上下料：

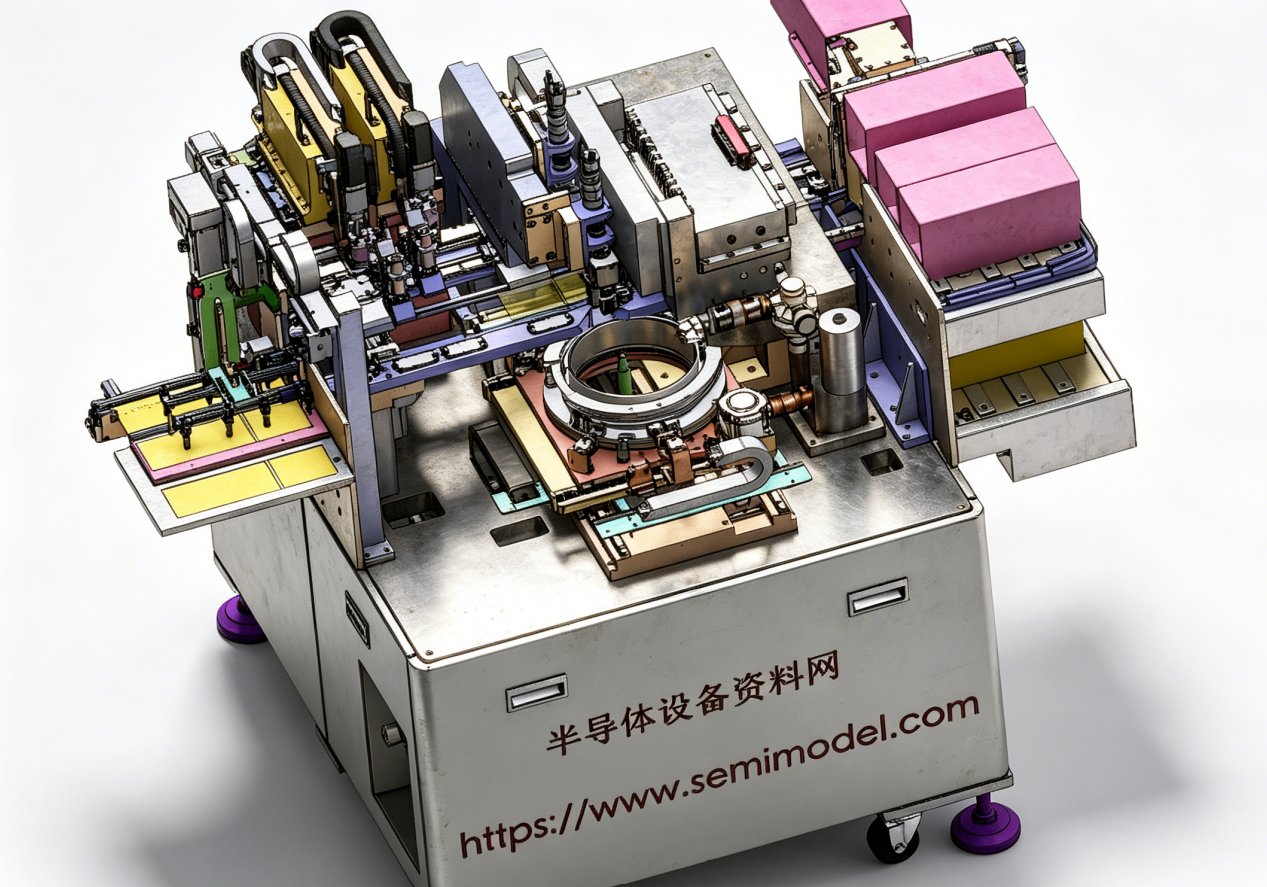

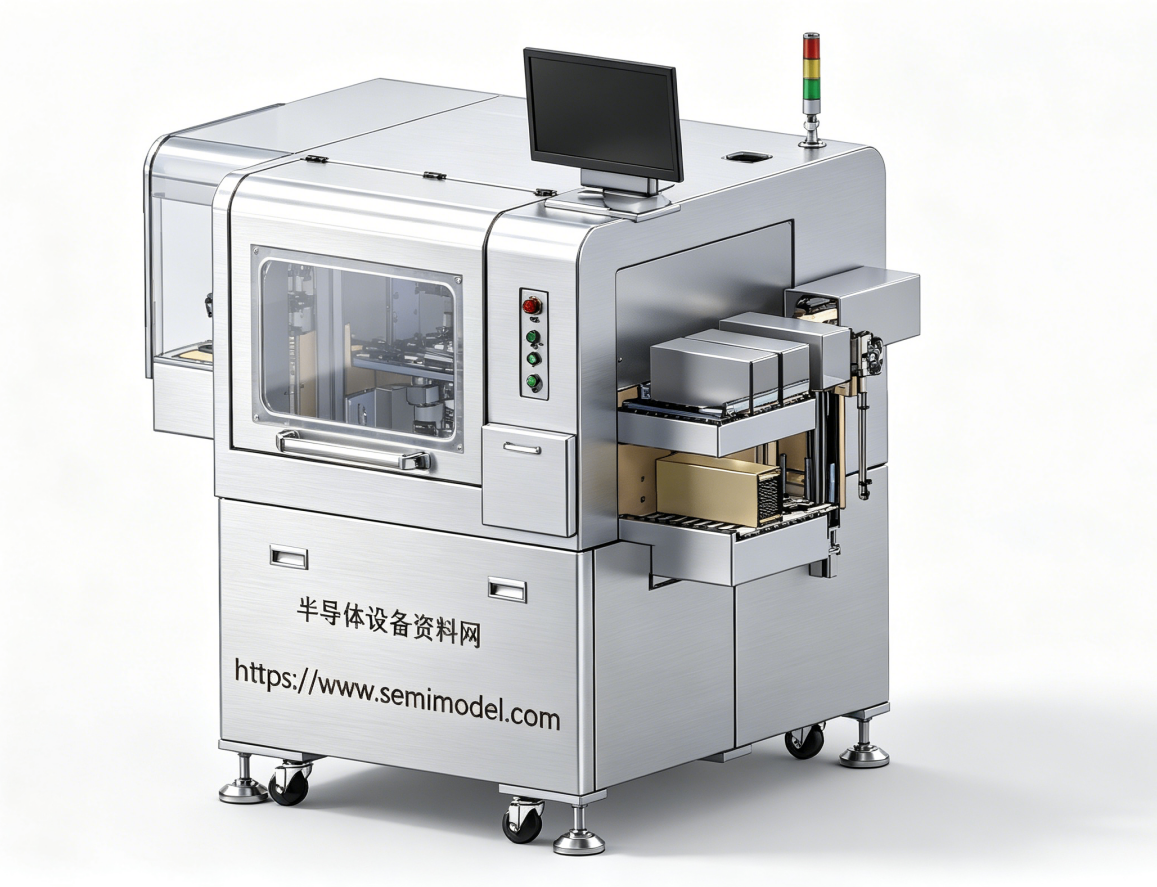

• 上料仓（粉色料盒）：堆叠待加工 LED 支架 / COB 基板，步进推板机构自动送单块板至固晶工作台；

• 固晶工作台：高精度 XY 伺服载台，承载基板实时微调位置，配合视觉补偿偏移；

• 收料仓（黄色料盒）：区分良品、空料盘、不良基板，自动分仓收纳，无需人工频繁换料。

3. 晶圆供料系统

图纸中部圆形转盘为扩晶环晶盘模组，核心用于放置贴有 LED 芯片的蓝膜晶圆：

• 扩晶环旋转平台：伺服分度转动，配合底部顶针机构，将单颗 LED 芯片向上顶起脱离蓝膜；

• 真空吸附模组：固定蓝膜，防止取晶时芯片偏移，视觉系统逐颗扫描筛选崩边、划痕、缺角不良芯片并跳过。

4. 点胶 + 固晶邦头执行模组

设备内部多组高速伺服摆臂，是核心执行单元，分两套独立动作：

1. 点胶臂：针筒 / 喷射点胶阀，蘸取银胶 / 绝缘胶，精准在基板焊盘点出定量胶点，控制胶厚、胶径一致性，直接影响 LED 散热与导通；

2. 取晶固晶邦头（Bond Head）：搭载微型真空吸嘴，完成「顶针顶起芯片→真空吸取→视觉二次校正角度→下压粘贴至胶点」整套动作；高速机型可双邦头并行，提升产能。

5. 双视觉高精度定位系统（CCD 工业相机）

两套独立视觉成像，微米级对位补偿：

• 取晶视觉：拍摄晶圆芯片，识别芯片坐标、角度、外观缺陷；

• 固晶视觉：拍摄基板焊盘位置，实时计算芯片与焊盘的 XYθ 偏移，伺服机构瞬间补偿误差，常规设备固晶精度可达 ±3~±8μm。

6. 气动、运动与电控系统

• 运动控制：全套伺服直线电机 + 滚珠丝杆，高速低抖动，固晶循环节拍 0.2~0.6 秒 / 颗；

• 气动单元：真空发生器（吸晶、吸附基板）、气缸驱动送板、顶针、料仓切换；

• 工控主机：运动控制卡 + 图像处理主机，集成参数存储、数据追溯、产量统计功能。

三、标准全自动固晶工艺流程

1. 基板自动上料：上料仓推送单块 LED 支架至 XY 工作台定位夹紧；

2. 焊盘视觉扫描：相机拍摄基板所有固晶点位，记录坐标；

3. 点胶工位：点胶臂移动至对应焊盘，定量点涂导电银胶；

4. 晶圆芯片视觉检测：晶盘旋转，CCD 筛选合格 LED 芯片，标记不良品跳过；

5. 取晶动作：顶针顶起单颗芯片，真空吸嘴精准拾取；

6. 二次视觉对位补偿：邦头携带芯片拍照，修正芯片微小角度偏移；

7. 固晶压合：邦头移动至点胶焊盘上方，下压设定压力将芯片粘贴固定；

8. 基板移位循环：工作台移动至下一个焊盘，重复点胶 - 取晶 - 固晶；

9. 成品自动收料：整块基板全部固晶完成后，传送机构推入良品料仓，不良基板分流至不良仓。

四、设备分类与应用场景

1. 按工艺分类

• 点胶式固晶机：主流机型（本设备属于此类），银胶粘接，适配 SMD LED、COB 灯珠、大功率路灯 LED、Mini/Micro LED；

• 共晶固晶机：高温焊片键合，无银胶，用于大功率高散热 LED、车载 LED、激光器件；

• 倒装固晶机：芯片电极朝下贴装，适配 Mini LED 背光、显示屏幕灯板。

2. 应用产品

照明 LED 灯珠、显示屏 Mini/Micro LED、车载车灯、背光 TV 灯条、紫外 UV LED、红外传感 LED、大功率 COB 光源。

五、核心关键性能指标

1. 固晶精度：±3~±10μm（Mini LED 机型可达 ±1μm 内）；

2. 生产节拍：标准 SMD 单头 0.3~0.6s / 颗，双头机型产能翻倍；

3. 良率：稳定量产良率≥99.7%，依赖视觉缺陷检测算法；

4. 适配尺寸：支持 0.3~10mil LED 芯片，兼容不同规格 PCB / 陶瓷基板；

5. 稳定性：连续 24 小时车间无间断运行，低抖动机架设计适配工厂环境。
