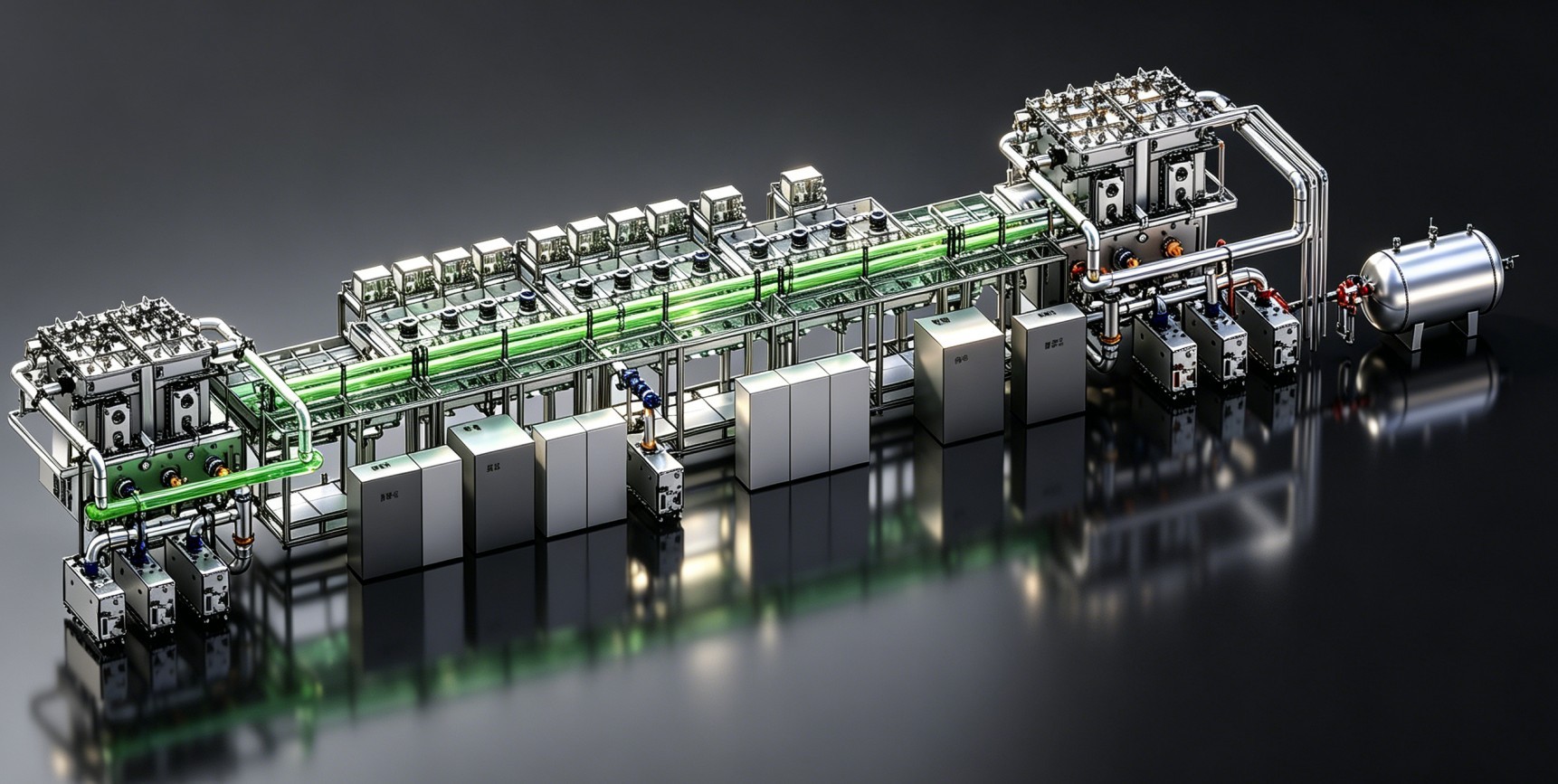

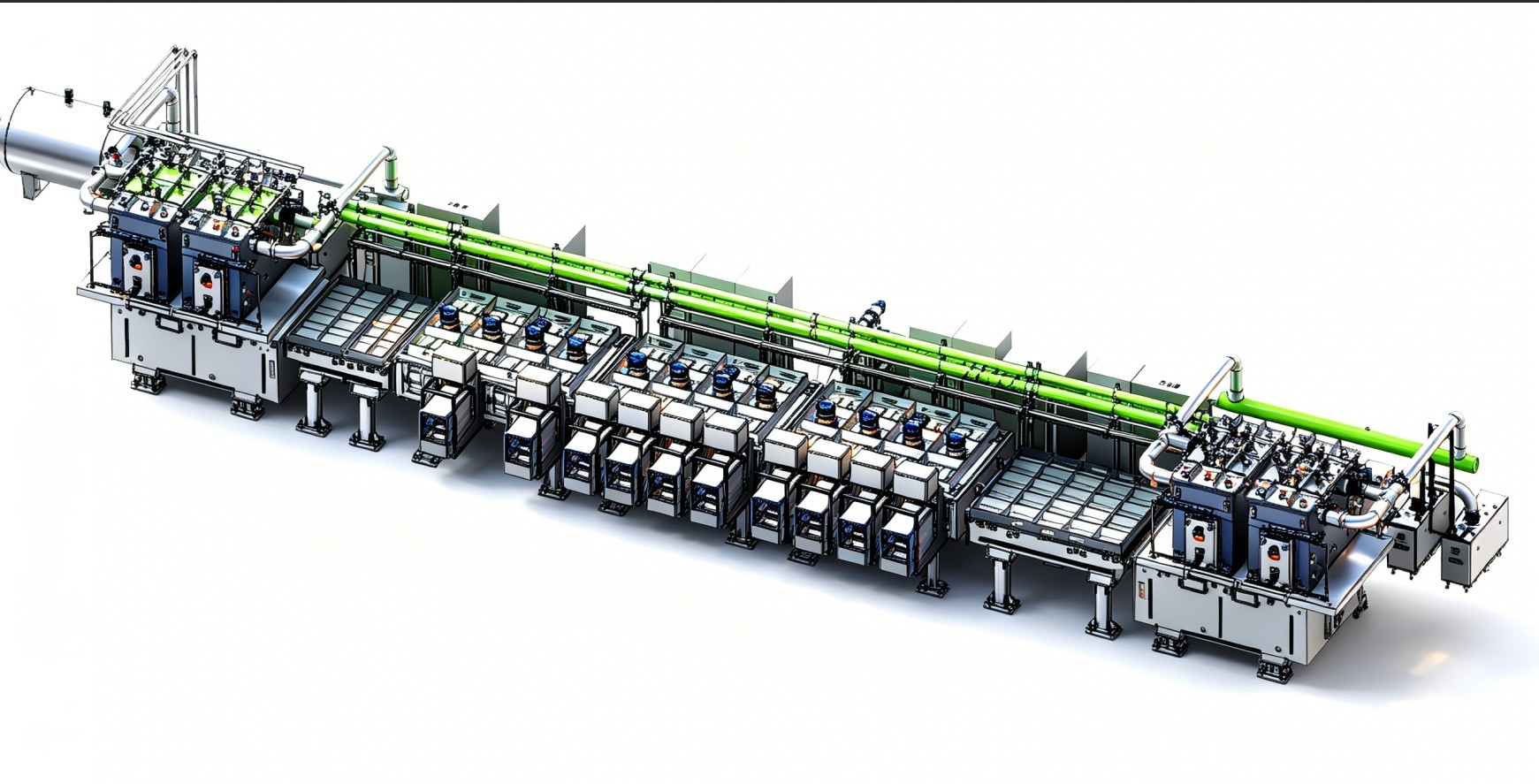

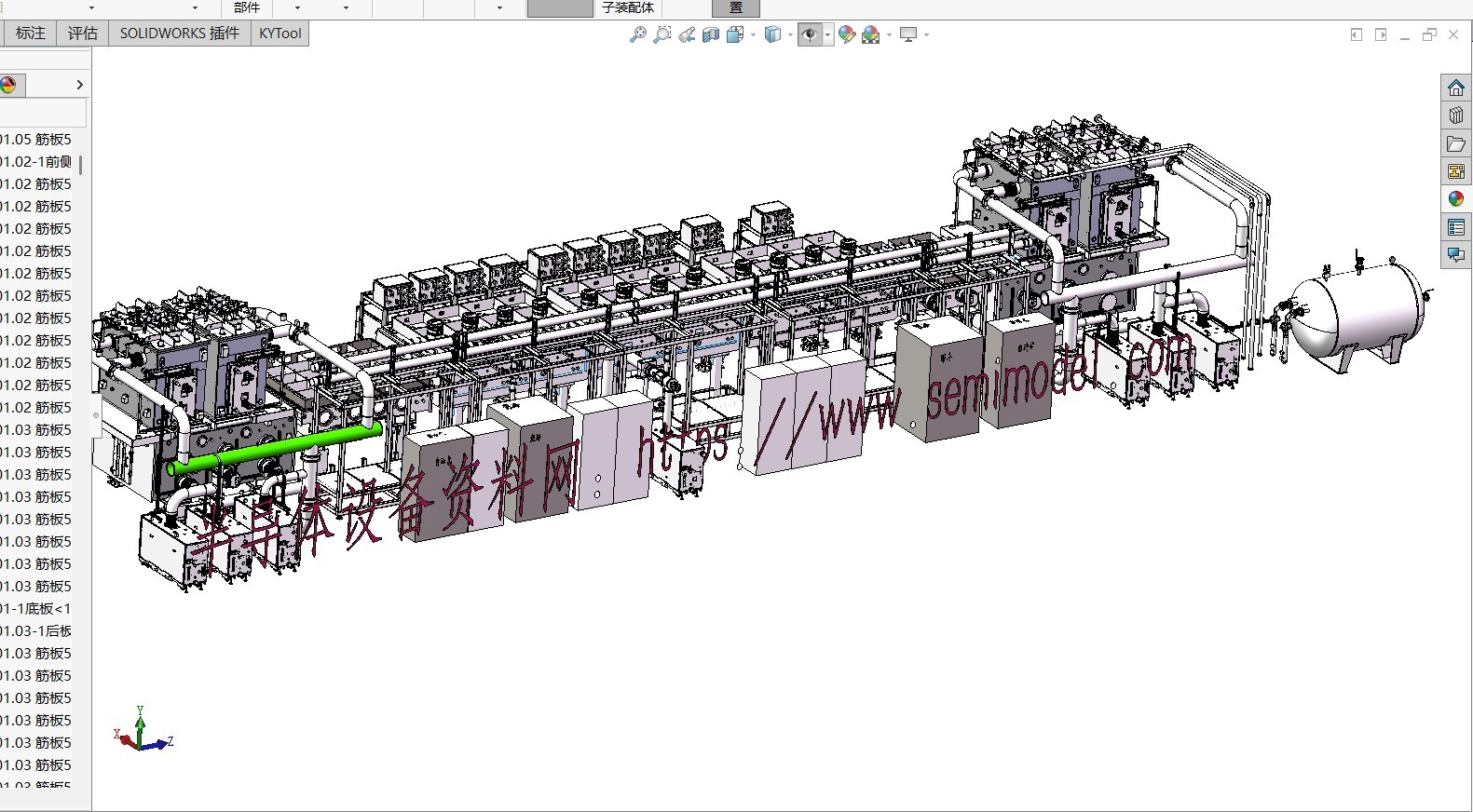

这是一台PVD板式连续磁控溅射镀膜生产线的详细 3D模型。赠送技术资料！成熟设备！文件非常大！细节都有！连螺丝都画上去了！

这类连续式线体与常见的单腔体设备不同，它通常采用平面板式基底（如半导体先进封装面板级封装基板、光伏硅片阵列、金属板或晶圆载板，通过传动滚轴或磁悬浮机构让工件连续通过多个真空工艺腔室，从而实现大面积、高效率、多层薄膜的复合沉积。

🛠️ 设备典型应用领域

这种尺寸和架构的板式磁控溅射线，在工业界主要服务于以下大面积、高产能的领域：

1. HJT异质结光伏电池： 用于沉积前后的透明导电氧化物薄膜（TCO，如 ITO、AZO）。

2. 大面积平板显示（FPD / TFT-LCD）： 用于大尺寸玻璃基板上的金属电极与阻挡层沉积。

3. 半导体先进封装面板级封装（PLP - Panel Level Packaging）： 处理 600mm x 600mm 等大型方形下载板的种子层（Seed Layer, Ti/Cu）沉积。

4. 大面积电致变色玻璃 / 汽车低辐射玻璃（Low-E Glass）。

   以下为设备技术介绍和参考视频：

以下为设备的核心技术分为以下几个关键系统：

1. 真空多腔室过渡与气体隔离技术

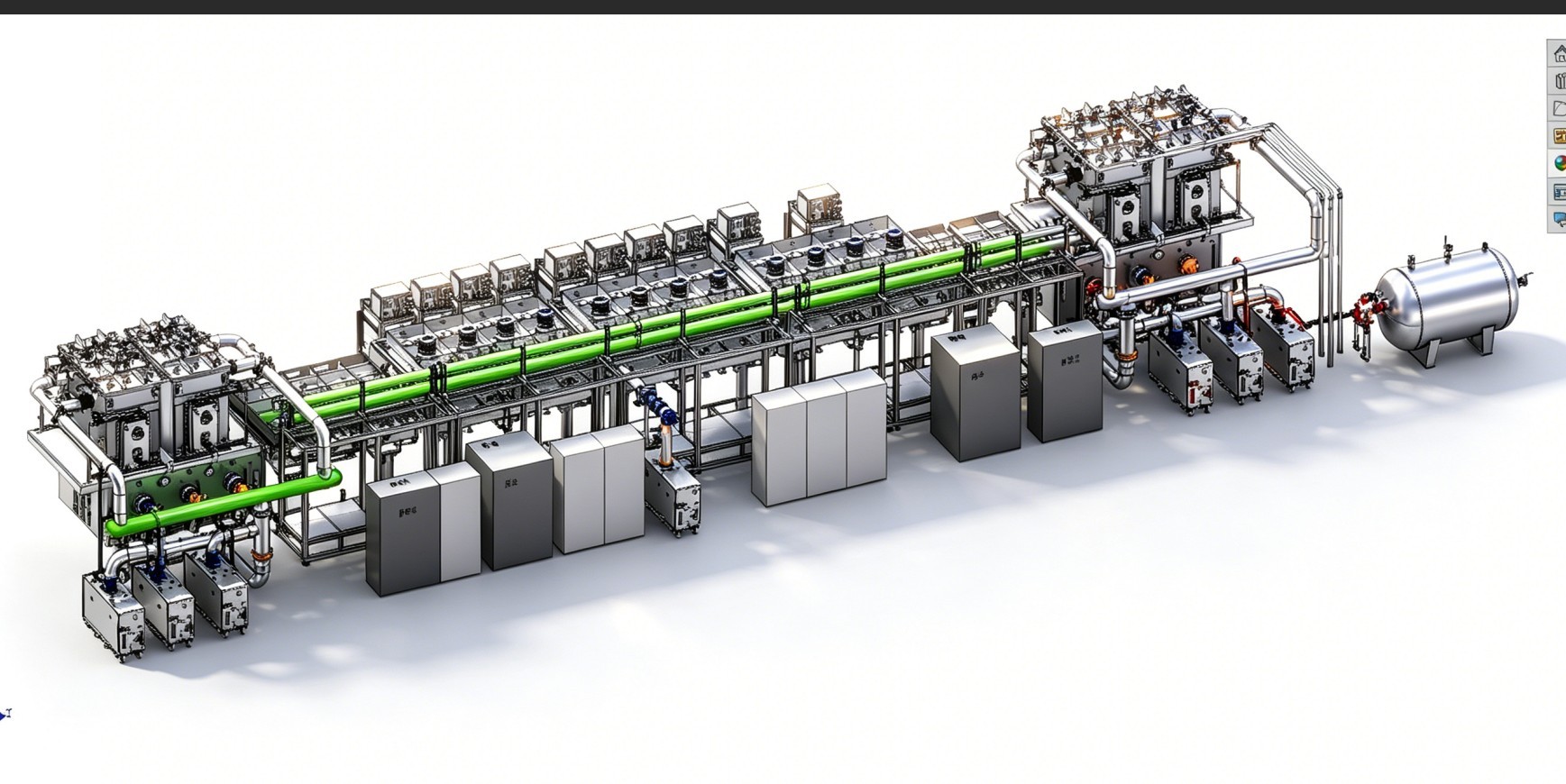

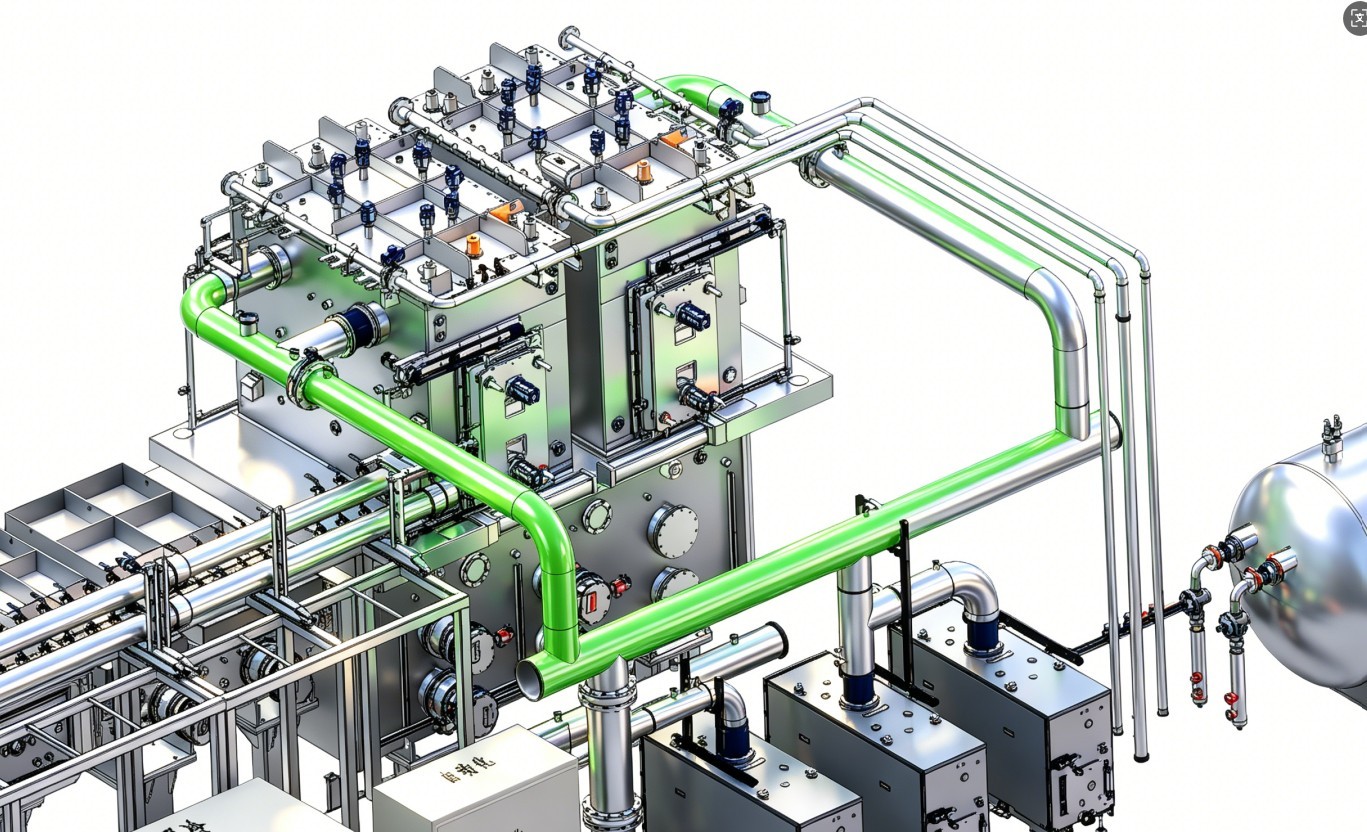

从模型两端高耸的立方体腔室可以看出，这是线体的进料/出料真空过渡舱。

• 高低真空隔离： 生产线两端在大气环境与高真空工艺区之间交替抽真空与破真空。

• 插板阀： 腔室之间采用超宽、窄缝的低出气专用插板阀。工件通过时阀门开启，通过后立即关闭，配合动态行进（On-the-fly）控制，确保工艺腔内部的真空度不受大气进出料影响。

2. 连续传动与精密定位技术

板式线体的输送系统直接决定了镀膜的均匀性和颗粒控制。

• 磁流体密封传动： 电机通常安装在真空腔体外部，通过磁流体密封件将动力引入腔内，驱动橡胶轮、陶瓷滚轴或金属连杆，避免内部电机产热及出气。

• 磁悬浮输送： 载板悬浮行进，彻底消除机械摩擦，最大程度减少污染颗粒。

• 恒速控制： 溅射镀膜时，工件以极其恒定的速度通过靶材下方，速度的波动直接影响薄膜厚度的均匀性。

3. 磁控溅射靶材与等离子体控制

线体上方排布的一系列方型或圆柱型模块，就是磁控溅射的阴极靶头组件：

• 平面矩形靶 vs. 旋转柱状靶：  旋转靶材的利用率极高（可达 70%~80%），且不易产生弧光放电，非常适合长线体连续大批量作业。

• 高功率脉冲磁控溅射或 中频双靶溅射：

  • 在沉积大面积绝缘介质薄膜（如 $SiO_2, Si_3N_4$）时，多采用中频交流（MF）或脉冲技术，防止靶面“中毒”和异常放电。

• 非平衡磁控溅射： 改变靶材背面的永磁体分布，使等离子体区向基底延伸，提高轰击能量，从而增强薄膜的致密度和附着力。

4. 先进热管理与温控系统

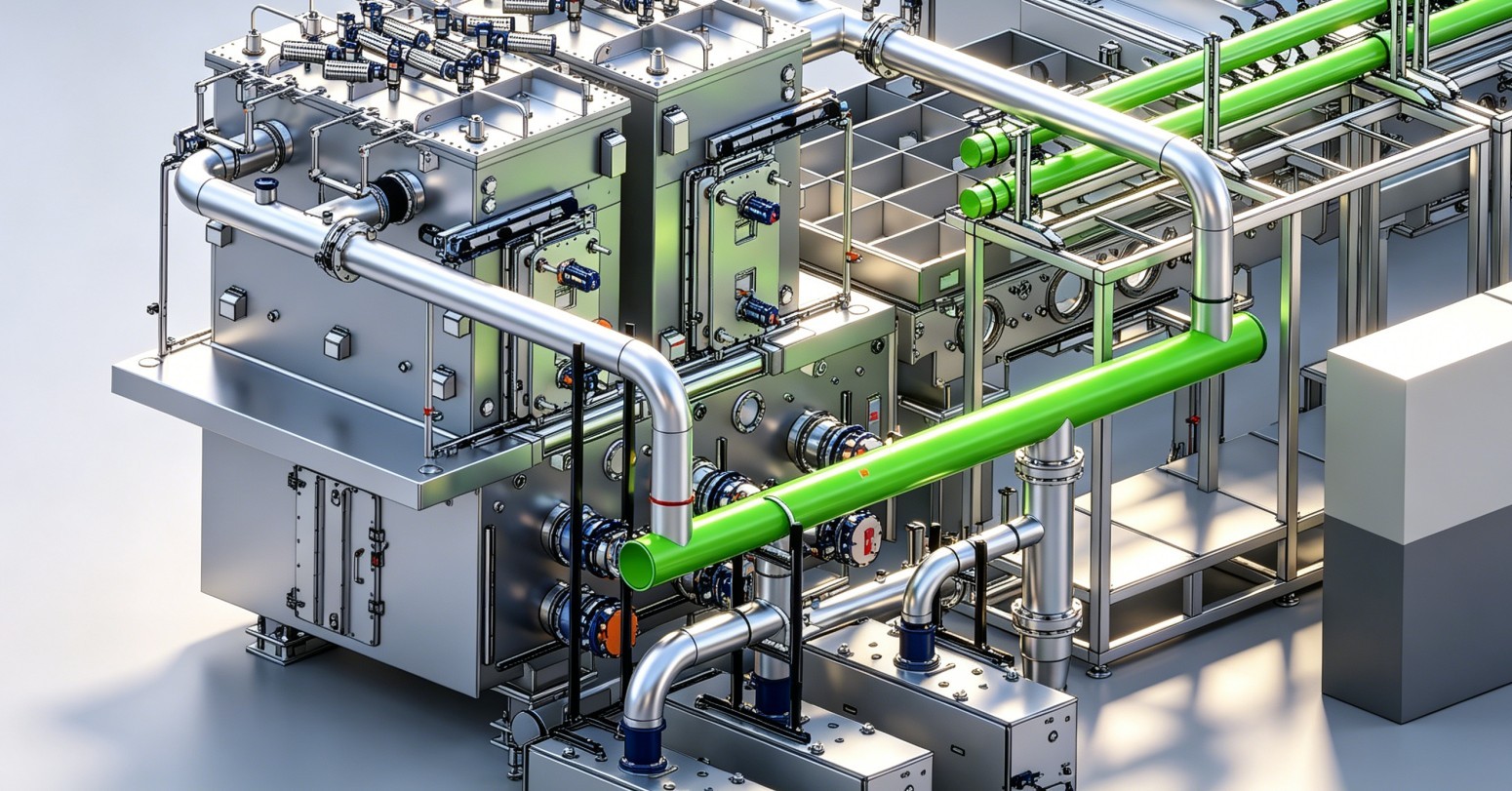

模型中引人注目的是那一根贯穿全线、非常醒目的绿色管路，以及两侧密布的复杂管网。这是该机台的高精度热管理系统：

• 基底预热与控温： 大面积板式镀膜在工艺前需要对基底进行均匀加热（红外加热管或阻性加热板），以驱动表面水汽挥发。在工艺过程中，为了薄膜晶体生长质量，腔内通常需要维持特定的工艺温度。

• 靶材高额功率散热： 溅射时大部分电能都会转化为热能。靶头内部必须通入高压冷却水（图中复杂的管路分支），如果散热不均或不及时，磁铁退磁会导致等离子体发散，甚至导致靶材熔化开裂。

5. 气体分配与气路隔离

由于是一条连续通行的长线，不同的工艺腔可能要通入不同的工艺气体。

• 气体窜扰控制： 在相邻两个溅射腔之间，通常设计有动态隔气室，通过密集抽气泵组和狭缝阻道，利用压力差阻止气体互串，确保每层薄膜成分的纯净。

• 质量流量控制与 Mass Spectrometer（质谱仪）： 实时闭环监控反应气体的分压，稳定薄膜的化学计量比（如阻值、透光率）。

和单腔式磁控溅射设备核心区别：
