本设备为液晶显示模组（LCD/TP/OLED）专用全自动偏光片贴合设备，图纸可以编辑，业界量产机型，可直接拿图生产！

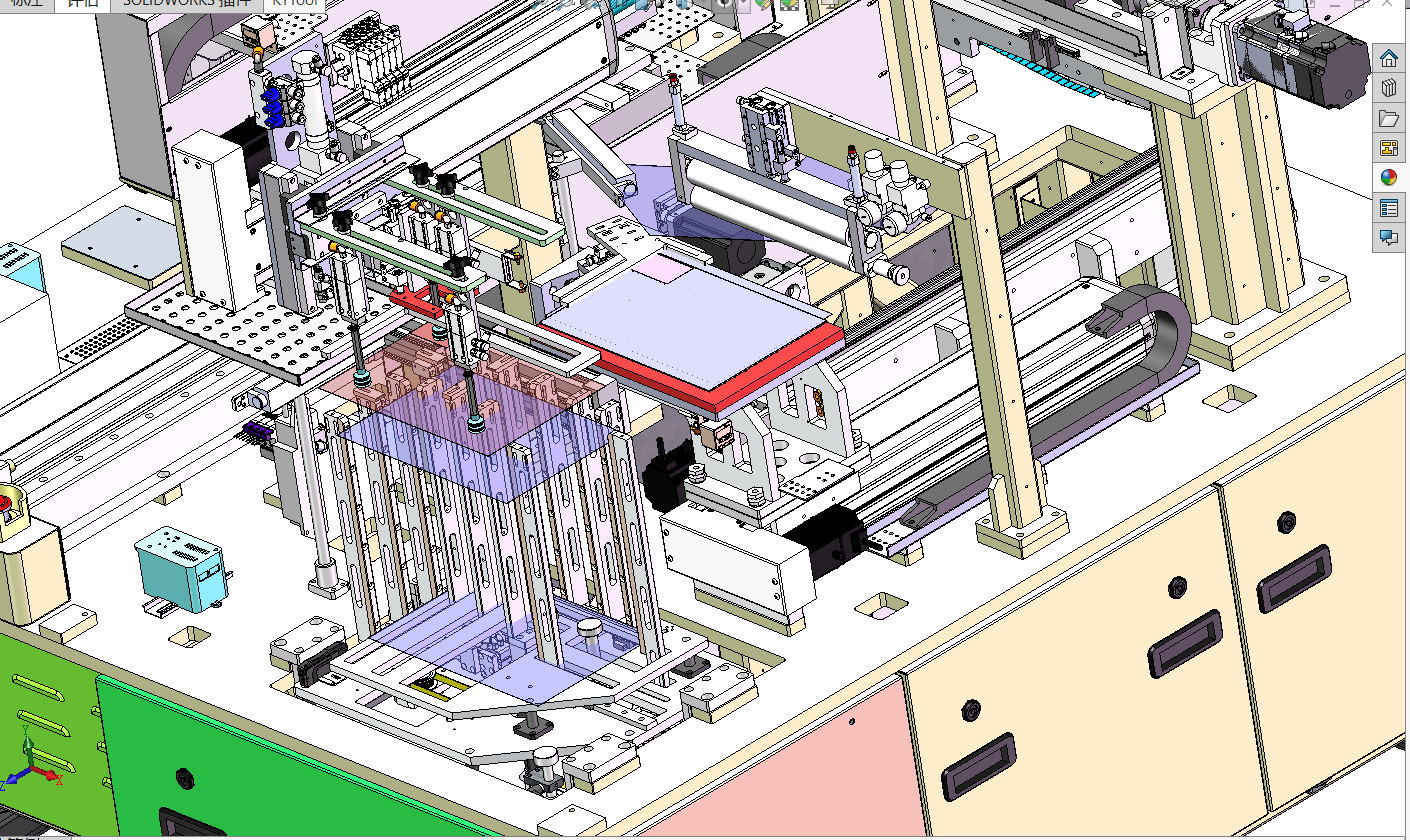

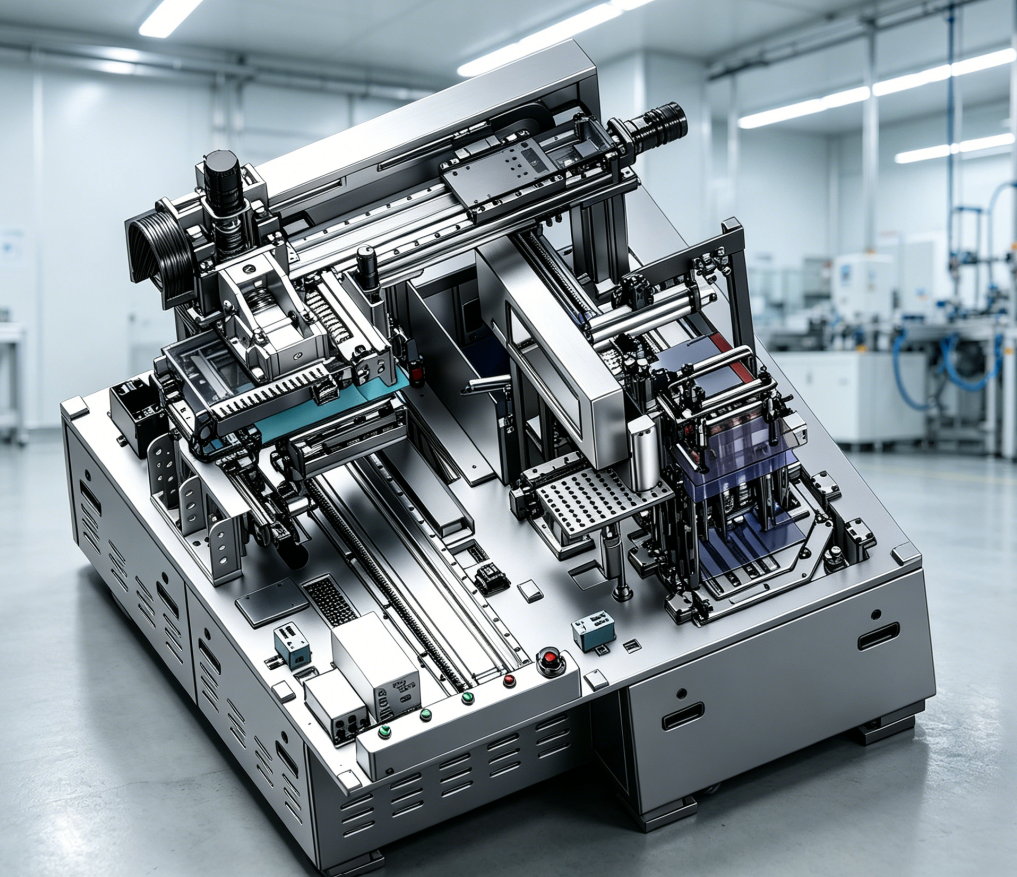

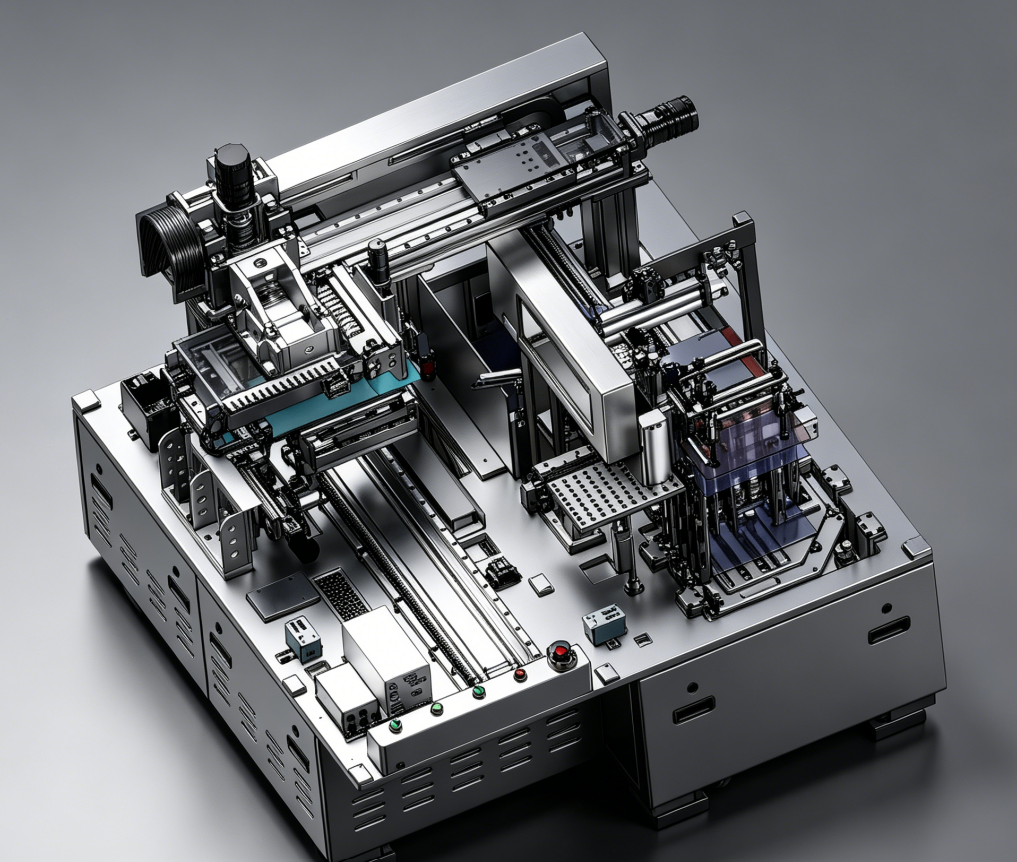

用于液晶玻璃基板正反面自动贴合偏光片，完成撕离离型膜、视觉定位、除尘预压、精准贴合、气泡消除全工序；适配手机、平板、车载显示、工控屏等尺寸 LCD 玻璃，兼容 TN/IPS/OLED 各类偏光片，广泛应用于背光模组、液晶显示前段组装车间。对应 3D 设备结构特征：封闭式全钣金洁净机架、侧挂式人机操作触摸屏、顶部 FFU 除尘净化单元、三色状态警示灯、底部分体式电控冷却机柜、内部龙门伺服贴附模组、卷材上料机构、CCD 视觉对位平台、除尘滚压模组，符合 LCD 万级无尘车间生产标准。

1.2 核心设备优势

1. 双相机微米级视觉对位：上下双 CCD 视觉系统自动抓取玻璃与偏光片基准，自动补偿 XYθ 角度偏移，贴合精度 ±0.015mm；

2. 无气泡滚压贴合工艺：硅胶软压辊分段匀速贴合，配合负压载台，杜绝气泡、褶皱、水印不良；

3. 全自动撕膜机构：伺服滚轮自动剥离偏光片离型膜，无残胶、无拉伸变形；

4. 封闭式洁净无尘腔体：顶部多组 FFU 层流风净化，内置静电消除离子风机，粉尘、静电不良大幅降低；

5. 宽尺寸兼容快速换型：模组载台、偏光片料架快速更换治具，5~10 分钟完成不同屏幕尺寸切换；

6. 智能化全流程监控：缺料报警、贴合压力监控、真空异常保护、不良品自动分流，支持 MES 生产数据对接。

二、整机结构组成

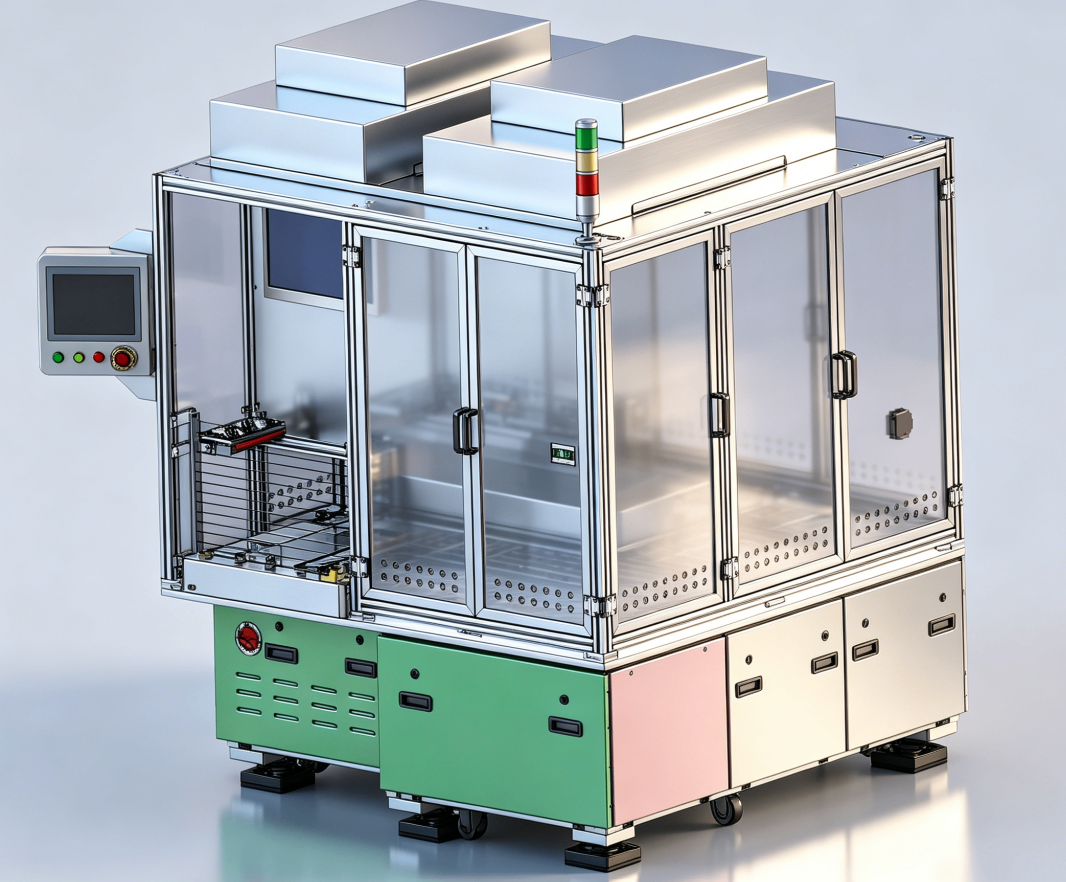

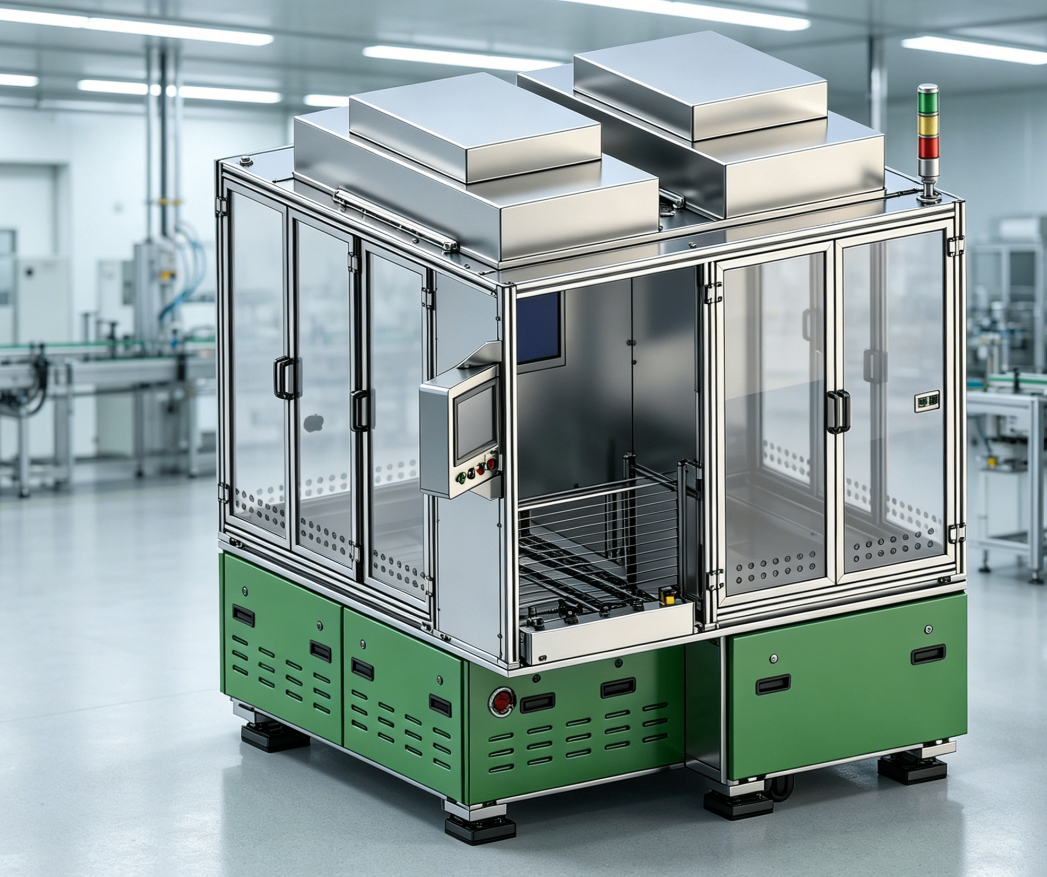

2.1 外部钣金机架总成

1. 上部封闭洁净腔体

• 材质：工业铝型材框架 + 拉丝冷轧钢板静电防静电喷涂，透明安全防护检修门；

• 顶部：多组 FFU 高效过滤净化单元，垂直层流除尘，保障腔体内粉尘等级；

• 右上角：三色分层警示灯（绿色运行、黄色待机、红色故障）；

• 侧面悬挂式操作单元：工业触控显示屏、急停按钮、电源、气源调节开关，人机操作不占用产线空间。

下部分体式电控机柜多模块化独立柜体：左侧伺服驱动柜、中间气源处理与冷却风机柜、右侧动力配电柜；底部重型调平脚垫 + 移动脚轮，方便设备移位与水平校准，柜体带百叶散热风道。

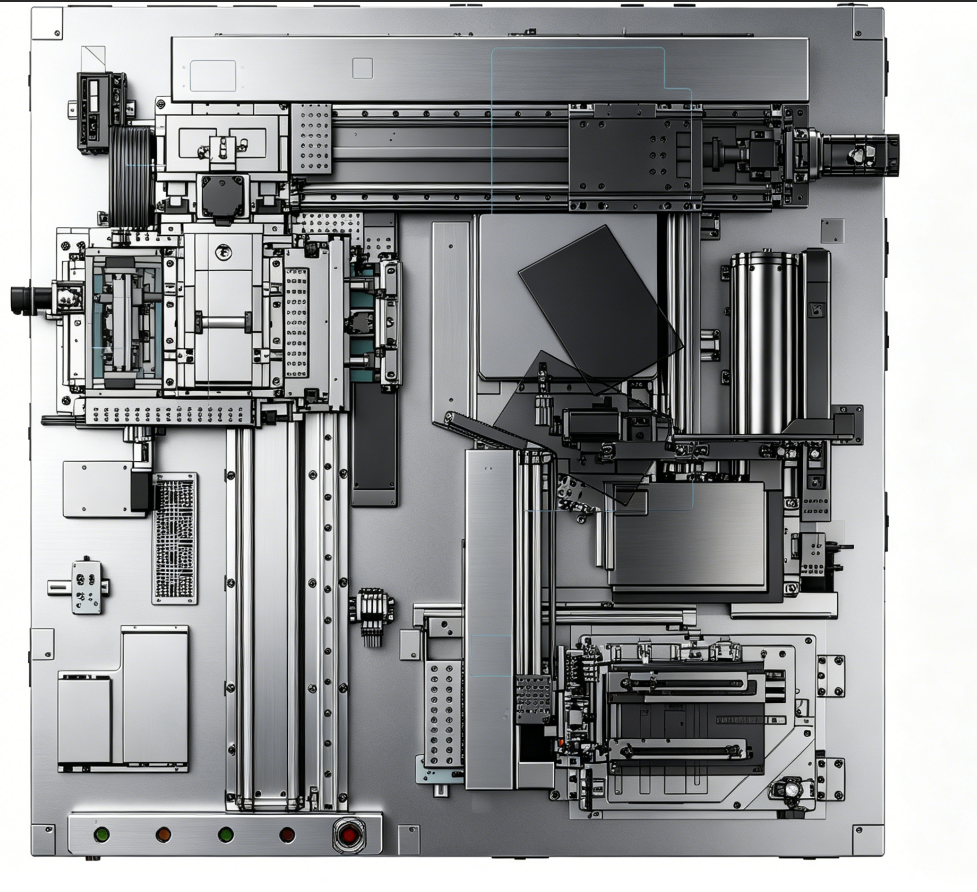

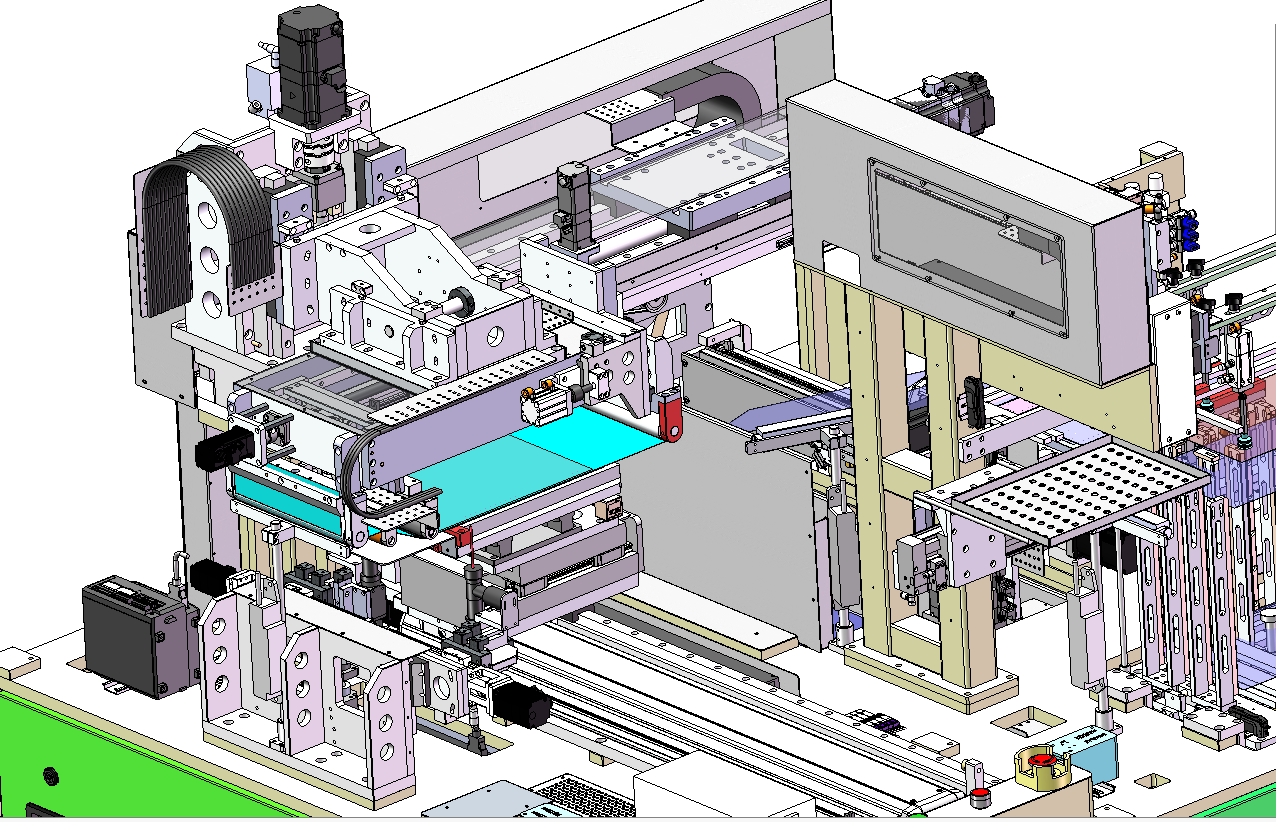

2.2 内部核心执行机构

1. 偏光片卷材自动上料模组伺服放卷 + 张力控制机构，装载整卷偏光片，张力闭环控制防止拉伸；搭配自动切刀，单张精准裁切，适配不同宽度卷材。

2. 伺服撕离离型膜单元双滚轮伺服同步撕膜，负压吸附离型膜，自动收卷废膜，撕膜速度与贴合速度联动，避免偏光片形变、翘曲。

3. 双龙门伺服贴附运动平台高刚性龙门三轴伺服模组，滚珠丝杆 + 直线导轨传动；Z 轴搭载贴合硅胶压辊，压力闭环可调，分段柔性滚压，适配超薄 LCD 玻璃。

4. 双 CCD 视觉对位系统

• 下视 CCD：定位 LCD 玻璃基板基准角标；

• 上视 CCD：识别偏光片定位标；

• 视觉软件自动计算偏差，驱动载台 XYθ 三轴微调补偿，消除人工对位误差。

真空吸附载台与除尘模组多孔负压载台牢固吸附玻璃，防止贴合滑移；前端配置粘尘滚轮 + 离子风棒，清除玻璃表面微尘与静电，避免贴合脏点。

出料输送模组贴合完成后自动输送至下料工位，可对接自动流水线，实现上下料无人化衔接。

三、完整标准工艺流程

1. 基板上料：人工 / 流水线将 LCD 玻璃放入真空载台，负压吸附固定；离子风机 + 粘尘辊清除表面粉尘静电；

2. 视觉定位玻璃：下 CCD 拍摄玻璃四角基准点，记录坐标；

3. 偏光片放卷撕膜：卷材伺服放卷，滚轮自动剥离底层离型膜，废膜同步收卷；

4. 偏光片视觉校正：上 CCD 抓取偏光片定位标记，系统计算玻璃与偏光片 XY、角度偏差；

5. 载台自动补偿：载台平台根据视觉数据完成平移、旋转微调，消除对位偏差；

6. 精准滚压贴合：龙门伺服带动硅胶压辊从一端匀速滚压至另一端，分段可控压力完成贴合；

7. 复检与下料：贴合完成后视觉复检有无气泡、偏移，合格产品自动输送下料，不良品声光报警分流。
